این طراحی باعث شده t-mass 65I بهویژه برای خطوط بزرگ گاز، هوای فشرده، بیوگاز، سیستمهای هوادهی و پروژههای Retrofit مناسب باشد.
جدول مشخصات فنی t-mass 65I
| عنوان مشخصه |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
فلومتر جرمی حرارتی گاز |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline t-mass 65I |
| نوع سنسور |
Insertion |
| اصل اندازهگیری |
Thermal Dispersion |
| نوع سیال |
گاز |
| متغیر اصلی اندازهگیری |
دبی جرمی |
| متغیرهای دیگر |
دمای گاز و جریان حرارتی گاز |
| سایز خط و نوع نصب |
| محدوده سایز خط |
DN80...DN1500 / 3"...60" |
| نصب روی لوله گرد |
دارد |
| نصب روی کانال مستطیلی |
دارد |
| طولهای پراب |
235 / 335 / 435 / 608 mm |
| اتصال پراب |
G1A or 1" MNPT |
| محدوده دبی هوا |
| محدوده دبی DN80 |
20...2,030 kg/h |
| محدوده دبی DN100 |
38...3,750 kg/h |
| محدوده دبی DN150 |
50...7,500 kg/h |
| محدوده دبی DN200 |
80...12,500 kg/h |
| محدوده دبی DN250 |
120...20,000 kg/h |
| محدوده دبی DN300 |
180...28,000 kg/h |
| محدوده دبی DN400 |
300...50,000 kg/h |
| محدوده دبی DN500 |
500...80,000 kg/h |
| محدوده دبی DN600 |
700...115,000 kg/h |
| محدوده دبی DN700 |
900...159,000 kg/h |
| محدوده دبی DN1000 |
2,000...320,000 kg/h |
| محدوده دبی DN1500 |
2,500...720,000 kg/h |
| نسبت محدوده اندازهگیری |
Up to approx. 100:1 |
| دقت و عملکرد اندازهگیری |
| دقت اندازهگیری |
±1.0% of reading + ±0.5% Full Scale |
| تکرارپذیری |
±0.4% of reading at velocity > 1 m/s |
| زمان پاسخ |
معمولاً کمتر از 2 ثانیه برای 63% تغییر پلهای |
| شرایط فرایندی |
| محدوده دمای گاز |
-40...+130 °C |
| محدوده فشار فرایندی |
-0.5...+20 barg |
| حداکثر سرعت جریان |
Approx. 130 m/s |
| سرعت پیشنهادی برای عملکرد بهینه |
< 70 m/s |
| افت فشار |
تقریباً ناچیز |
| متریال سنسور |
| جنس لوله Insertion |
1.4404 / 316 / 316L |
| جنس بدنه ترنسدیوسر |
316L or Alloy C22 |
| جنس محافظ سنسور |
316L |
| جنس Compression Fitting |
316 / 316L |
| جنس آببندی |
EPDM, Kalrez or Nitrile |
| گازها و کالیبراسیون |
| تعداد گازهای خالص قابل انتخاب |
تا 20 گاز |
| حداکثر اجزای مخلوط گاز |
8 جزء |
| روش کالیبراسیون |
کالیبراسیون انفرادی با هوا |
| گواهی کالیبراسیون |
Traceable |
| Hot Tap |
| قابلیت Hot Tap |
قابل سفارش |
| حداکثر فشار فرایندی با Hot Tap |
20 bar |
| حداکثر فشار هنگام خارجکردن سنسور |
Up to 16 bar in Medium Pressure Version |
| حداکثر دما هنگام خارجکردن سنسور |
+50 °C |
| حداقل طول پراب برای Hot Tap |
435 mm |
| خروجیها و ارتباطات |
| خروجی جریان |
0/4...20 mA Active or Passive |
| ارتباط HART |
دارد |
| خروجی پالس / فرکانس |
Active / Passive |
| ارتباط PROFIBUS DP |
قابل انتخاب |
| ارتباط PROFIBUS PA |
قابل انتخاب |
| ارتباط FOUNDATION Fieldbus |
قابل انتخاب |
| ارتباط MODBUS RS485 |
قابل انتخاب |
| ورودی جریان |
قابل انتخاب |
| خروجی رله |
قابل انتخاب |
| ورودی وضعیت |
قابل انتخاب |
| نمایشگر و نصب ترانسمیتر |
| نمایشگر |
LCD دوخطی |
| کنترل محلی |
کلید فشاری |
| نوع نصب ترانسمیتر |
Compact or Remote |
| حداکثر طول کابل نسخه Remote |
100 متر |

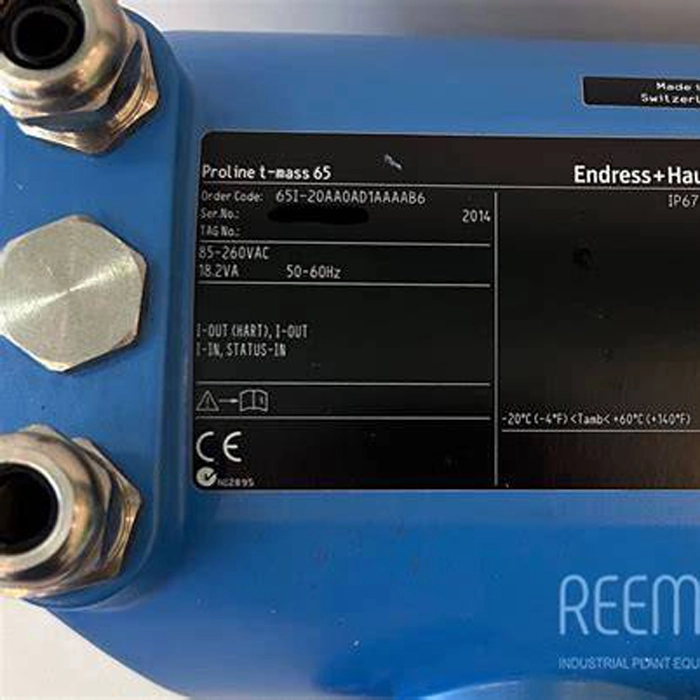

| تغذیه و حفاظت |
| تغذیه الکتریکی |
85...260 VAC / 20...55 VAC / 16...62 VDC |
| درجه حفاظت |
IP67 / NEMA 4X |
| دمای محیط استاندارد |
-20...+60 °C |
| دمای محیط اختیاری |
-40...+60 °C |
| تاییدیههای مناطق خطرناک |
ATEX, FM, CSA, IECEx, NEPSI |
| الزامات نصب |
| مسیر مستقیم ورودی و خروجی |
الزامی |
| امکان استفاده از Flow Conditioner |
دارد |
| مزیت اصلی مدل 65I |
امکان نصب روی خطوط و کانالهای بزرگ |
مناسب برای خطوط بزرگ
یکی از مهمترین مزایای t-mass 65I امکان استفاده در خطوط با قطر بزرگ است.
این مدل برای خطوط DN80 تا DN1500 معادل حدود 3 تا 60 اینچ قابل استفاده است.
به همین دلیل در خطوط هوای فشرده، خطوط گاز صنعتی، بیوگاز، سیستمهای هوادهی و پروژههای Retrofit کاربرد مناسبی دارد.
نصب روی لوله و کانال
t-mass 65I را میتوان روی لولههای دایرهای و همچنین کانالهای مستطیلی نصب کرد.
در کانالهایی با دیواره نازک، استفاده از Support Bracket مناسب میتواند تنش مکانیکی واردشده به پراب و اتصال را کاهش دهد.
طول پراب
پراب t-mass 65I در طولهای 235، 335، 435 و 608 میلیمتر قابل ارائه است.
انتخاب طول مناسب به قطر داخلی خط، ضخامت دیواره و ارتفاع اتصال نصب بستگی دارد.
عمق و جهت صحیح نصب
عمق نصب پراب باید براساس ابعاد داخلی لوله یا Duct و مشخصات مکانیکی اتصال محاسبه شود تا بخش حساس سنسور در موقعیت صحیح نسبت به پروفایل جریان قرار گیرد.
سنسور باید تقریباً با زاویه 90 درجه نسبت به محور لوله نصب شود و فلش روی سنسور نیز باید دقیقاً در جهت جریان قرار گیرد.
محدوده دبی
محدوده اندازهگیری t-mass 65I با افزایش قطر خط بسیار گسترده میشود.
برای مثال، محدوده دبی هوا در DN80 حدود 20 تا 2,030kg/h و در DN1500 حدود 2,500 تا 720,000kg/h است.
محدودههای دبی جدول مربوط به هوا در شرایط مرجع هستند. برای گازهای دیگر یا شرایط واقعی فشار، دما و ترکیب گاز، سایزینگ جداگانه ضروری است.
دقت اندازهگیری
حداکثر خطای اندازهگیری t-mass 65I برابر ±1.0% مقدار خواندهشده + ±0.5% Full Scale اعلام شده است.
تکرارپذیری نیز در سرعتهای بیشتر از 1m/s حدود ±0.4% مقدار خواندهشده است.
محدوده دما و فشار
محدوده دمای گاز برای t-mass 65I برابر 40- تا 130+ درجه سانتیگراد است.
محدوده فشار فرایندی نیز از 0.5- تا 20+bar(g) اعلام شده است.
Hot Tap
یکی از قابلیتهای مهم t-mass 65I امکان سفارش Hot Tap است.
این سیستم در شرایط تعریفشده امکان خارجکردن یا جایگزینی سنسور را بدون توقف کامل خط فراهم میکند.
Hot Tap باید مطابق محدودیتهای فشار، دما، نوع گاز و دستورالعمل ایمنی همان پیکربندی استفاده شود.
در نسخه Medium Pressure، حداکثر فشار فرایند 20bar و حداکثر فشار هنگام خارجکردن سنسور حدود 16bar است.
حداکثر دمای Extraction برابر 50+ درجه سانتیگراد و حداقل طول پراب موردنیاز برای این کاربرد 435mm است.
مسیر مستقیم قبل و بعد از فلومتر
فلومترهای Thermal Dispersion نسبت به پروفایل جریان حساس هستند؛ بنابراین رعایت Straight Run در t-mass 65I اهمیت زیادی دارد.
در شرایط وجود Reducer، Expander، زانویی یا T-piece حدود 20 × DN مسیر مستقیم در ورودی و 5 × DN در خروجی توصیه میشود.
برای دو زانویی، مسیر ورودی حدود 25 × DN و برای دو زانویی سهبعدی حدود 40 × DN در نظر گرفته میشود.
در صورت وجود Control Valve یا Pressure Regulator در بالادست سنسور، مسیر مستقیم ورودی میتواند تا 50 × DN افزایش پیدا کند.
برای گازهای Hydrogen و Helium، طول مستقیم Upstream توصیهشده باید دو برابر شود.
استفاده از Flow Conditioner
در صورت محدودیت فضای نصب میتوان از Flow Conditioner استفاده کرد.
برای t-mass 65I، Flow Conditioner با طراحی Mitsubishi برای سایزهای DN80 تا DN300 قابل استفاده است.
Flow Conditioner باید حدود 8 × DN قبل از سنسور نصب شود و پیش از خود آن نیز حدود 5 × DN مسیر مستقیم در نظر گرفته شود.
انتخاب نوع گاز
در t-mass 65I امکان انتخاب تا 20 گاز خالص وجود دارد.
همچنین میتوان مخلوط گاز را با حداکثر 8 جزء تعریف کرد.
کالیبراسیون
دستگاه بهصورت انفرادی با هوا کالیبره میشود و Calibration Certificate قابل ردیابی برای آن ارائه میشود.
خروجیها و ارتباطات
خروجی جریان بهصورت 0/4–20mA Active یا Passive قابل ارائه است.
بسته به Communication Board، پروتکلهای HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus و MODBUS RS485 قابل انتخاب هستند.
ورودی جریان، خروجی Relay و Status Input نیز در پیکربندیهای مربوطه قابل ارائه هستند.
ساختار Compact و Remote
ترانسمیتر t-mass 65I میتواند بهصورت Compact یا Remote نصب شود.
در نسخه Remote، حداکثر طول کابل بین سنسور و ترانسمیتر 100 متر است.
مزیت ساختار Insertion
در ساختار Insertion فقط بخش پراب داخل مقطع لوله قرار میگیرد؛ بنابراین برخلاف فلومترهای Inline نیازی نیست کل قطر خط با یک Measuring Tube اختصاصی جایگزین شود.
این ویژگی بهویژه در خطوط بزرگ باعث کاهش پیچیدگی نصب و افت فشار میشود و امکان استفاده در پروژههای Retrofit را افزایش میدهد.
جمعبندی

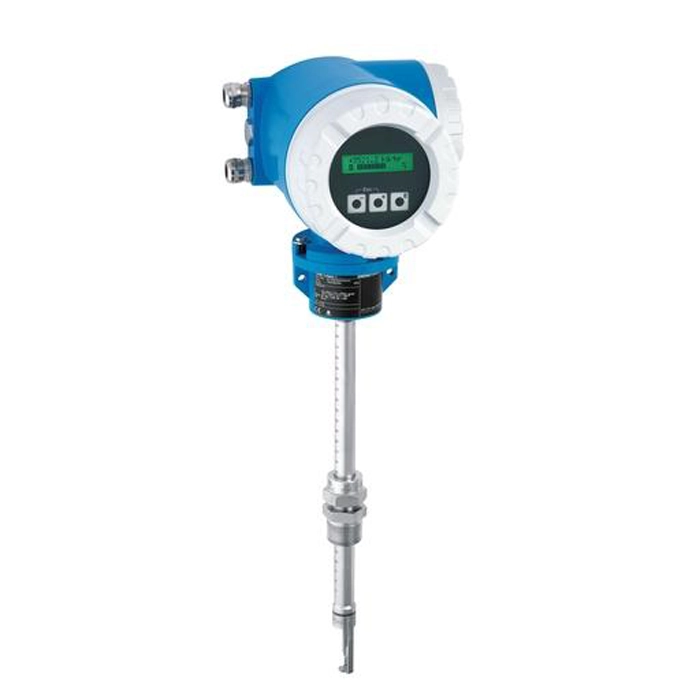

فلومتر جرمی حرارتی Endress+Hauser Proline t-mass 65I یک فلومتر Insertion برای اندازهگیری مستقیم دبی جرمی گازها در خطوط و کانالهای بزرگ است.
محدوده سایز تا DN1500، امکان نصب در لولههای گرد و کانالهای مستطیلی، افت فشار ناچیز، قابلیت Hot Tap، انتخاب گازهای مختلف و تنوع خروجیهای ارتباطی از مهمترین ویژگیهای این مدل هستند.
برای عملکرد دقیق این تجهیز، انتخاب صحیح طول و عمق پراب، جهت نصب، نوع گاز، فشار و دما و طول مسیر مستقیم قبل و بعد از سنسور اهمیت زیادی دارد.
