جدول مشخصات فنی Promass 80A
| عنوان مشخصه |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
فلومتر جرمی کوریولیس برای دبیهای کم |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promass 80A |
| نوع سنسور |
Promass A |
| ساختار سنسور |
تکلولهای |
| سیستم بالانس |
جرم مرجع داخلی |
| اصل اندازهگیری |
کوریولیس |
| سیالات قابل اندازهگیری |
مایعات و گازها |
| نیاز به رسانایی الکتریکی سیال |
ندارد |
| متغیرهای مستقیم اندازهگیری |
دبی جرمی، چگالی و دما |
| متغیر محاسباتی |
دبی حجمی |
| سایز و محدوده دبی |
| محدوده سایز |
DN1...DN4 |
| سایز DN1 |
1/24" |
| سایز DN2 |
1/12" |
| سایز DN4 |
1/8" |
| حداکثر دبی DN1 |
20 kg/h |
| حداکثر دبی DN2 |
100 kg/h |
| حداکثر دبی DN4 |
450 kg/h |
| نسبت محدوده عملیاتی |
> 1000:1 |
| دقت و تکرارپذیری |
| دقت دبی جرمی مایع |
±0.15% of reading |
| دقت دبی حجمی مایع |
±0.15% of reading |
| دقت دبی جرمی گاز |
±0.50% of reading |
| تکرارپذیری مایع |
±0.05% of reading |
| تکرارپذیری گاز |
±0.25% of reading |
| دقت چگالی مرجع |
±0.0005 g/cc |
| کالیبراسیون ویژه چگالی |
±0.002 g/cc - Option |
| تکرارپذیری چگالی |
±0.00025 g/cc |
| دقت اندازهگیری دما |
±0.5 °C ± 0.005 × T |
| دما و فشار فرایندی |
| محدوده دمای فرایند |
-50...+200 °C |
| حداکثر فشار نسخه استاندارد رزوهای |
Up to 160 bar |
| حداکثر فشار نسخه High Pressure |
Up to 400 bar / 5800 psi |
| کلاس فلنج DIN/EN |
PN40...PN100 |
| کلاس فلنج ASME |
Class 150 / 300 |
| کلاس فلنج JIS |
10K / 20K |
| فشار محفظه ثانویه سنسور |
25 bar |
| دیسک انفجاری |
قابل سفارش |
| فشار ترکیدن دیسک انفجاری |
Approx. 10...15 bar |
| متریال سنسور |
| جنس محفظه سنسور |
Stainless Steel 1.4301 / 304 |
| جنس لوله اندازهگیری |
1.4539 / 904L or Alloy C-22 / 2.4602 |
| اتصالات فرایندی |
| اتصال 4-VCO-4 |
قابل ارائه |
| اتصال Tri-Clamp |
1/2" |
| اتصال NPT |
1/4" NPT-F |
| اتصال SWAGELOK |
1/8" or 1/4" |
| اتصالات فلنجی |
EN / ASME / JIS with Mounting Kit |
| کاربردهای بهداشتی |
| قابلیت CIP |
دارد |
| قابلیت SIP |
دارد |
| تاییدیه 3-A |
در نسخههای مربوطه قابل ارائه است |
| تاییدیه EHEDG |
در نسخههای مربوطه قابل ارائه است |
| تاییدیه FDA |
در تاییدیههای بهداشتی خانواده ذکر شده است |
| خروجیها و ارتباطات |
| خروجی جریان |
0/4...20 mA Active / Passive |
| ارتباط HART |
قابل انتخاب |
| خروجی پالس / فرکانس |
Passive Open Collector |
| محدوده Full Scale فرکانس |
2...1000 Hz |
| حداکثر فرکانس خروجی |
1250 Hz |
| ارتباط PROFIBUS PA |
قابل انتخاب |
| ورودی / خروجی وضعیت |
بسته به پیکربندی |
| نمایشگر و کنترل محلی |
| نمایشگر |
LCD دوخطی با نور پسزمینه |
| تعداد کاراکتر هر خط |
16 کاراکتر |
| کنترل محلی |
سه کلید |
| راهاندازی سریع |
دارد |
| نصب، تغذیه و حفاظت |
| نوع نصب ترانسمیتر |
Compact or Remote |
| حداکثر طول کابل نسخه Remote |
20 متر |
| تغذیه الکتریکی |
85...260 VAC / 20...55 VAC / 16...62 VDC |
| مصرف توان AC |
< 15 VA |
| مصرف توان DC |
< 15 W |
| درجه حفاظت |
IP67 / NEMA 4X |
| شرایط محیطی |
| دمای محیط استاندارد |
-20...+60 °C |
| دمای محیط اختیاری |
-40...+60 °C |
| دمای نگهداری |
-40...+80 °C |
| مقاومت در برابر ارتعاش |
Up to 1 g, 10...150 Hz |
| الزامات نصب |
| مسیر مستقیم ورودی |
نیاز ندارد |
| مسیر مستقیم خروجی |
نیاز ندارد |
| جهت پیشنهادی نصب |
عمودی با جریان رو به بالا |
| نصب بدون ساپورت سنسور |
مجاز نیست |
| پایه نصب |
مناسب نصب روی میز، دیوار یا Post |
| تاییدیهها |
| تاییدیههای مناطق خطرناک |
ATEX, FM, CSA, IECEx, NEPSI |
| ایمنی عملکردی |
SIL2 in applicable configurations |
کاربرد فلومتر Promass 80A
این طراحی برای کاربردهایی مناسب است که مقدار دبی سیال بسیار کم بوده و دقت اندازهگیری اهمیت زیادی دارد.
کاربردهای این خانواده شامل اندازهگیری پیوسته، Filling، Dosing، افزودنیها، مواد طعمدهنده، امولسیونها، انسولین و اندازهگیری گازها در فشارهای مختلف است.
اصل اندازهگیری کوریولیس
عملکرد Promass 80A براساس ایجاد کنترلشده نیروی کوریولیس است.
لوله اندازهگیری حاوی سیال به نوسان درمیآید. در حالت بدون جریان، نوسان نقاط ورودی و خروجی تقریباً همفاز است.
با عبور سیال، نیروی کوریولیس باعث ایجاد اختلاف فاز میان قسمت ورودی و خروجی میشود. مقدار این اختلاف فاز با دبی جرمی سیال متناسب است و دستگاه از آن برای محاسبه Mass Flow استفاده میکند.

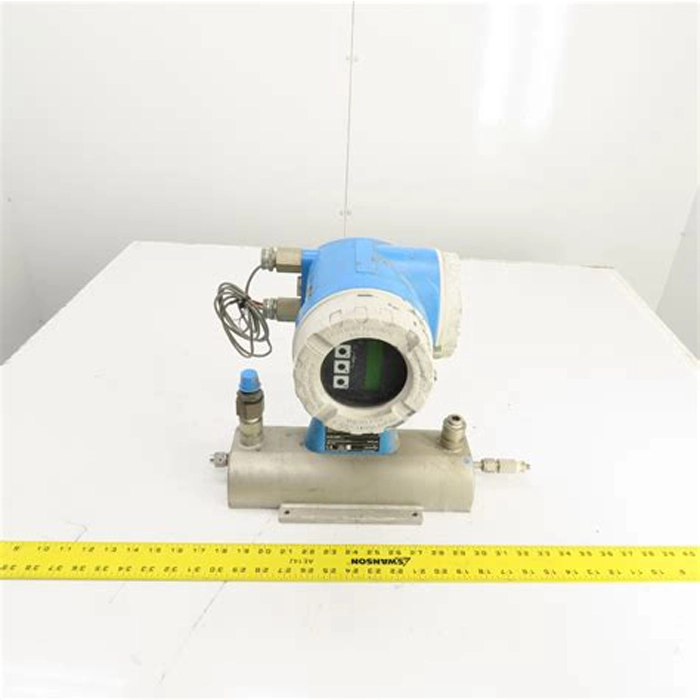

سنسور تکلولهای برای Low Flow
Promass A از یک لوله اندازهگیری منفرد و جرم مرجع داخلی برای ایجاد تعادل مکانیکی استفاده میکند.
این ساختار برای اندازهگیری دبیهای بسیار پایین طراحی شده و در سایزهای DN1، DN2 و DN4 عرضه میشود.
حداکثر دبی مایع برای این سه سایز بهترتیب حدود 20، 100 و 450kg/h است و محدوده عملیاتی دستگاه بیش از 1000:1 است.
اندازهگیری چندمتغیره و دقت
Promass 80A علاوه بر دبی جرمی قادر به اندازهگیری مستقیم چگالی و دما نیز است و میتواند از این متغیرها برای محاسبه دبی حجمی استفاده کند.
دقت پایه دبی جرمی و حجمی مایعات ±0.15% مقدار خواندهشده و دقت Mass Flow گازها ±0.50% است.
تکرارپذیری دبی مایع حدود ±0.05% و تکرارپذیری گاز حدود ±0.25% است.
محدوده دما، فشار و متریال
محدوده دمای سنسور Promass A در اطلاعات ارائهشده حدود 50- تا 200+ درجه سانتیگراد است.
لوله اندازهگیری بسته به پیکربندی میتواند از 1.4539 / 904L یا Alloy C-22 / 2.4602 ساخته شود و محفظه سنسور از Stainless Steel 304 است.
نسخههای استاندارد رزوهای میتوانند در فشارهای بالا استفاده شوند و نسخه High Pressure نیز تا 400bar / 5800psi قابل ارائه است.
فشار و دمای مجاز نهایی هر دستگاه باید براساس نوع اتصال، Mounting Kit، جنس Seal، متریال و نمودار Pressure-Temperature همان پیکربندی واقعی بررسی شود.

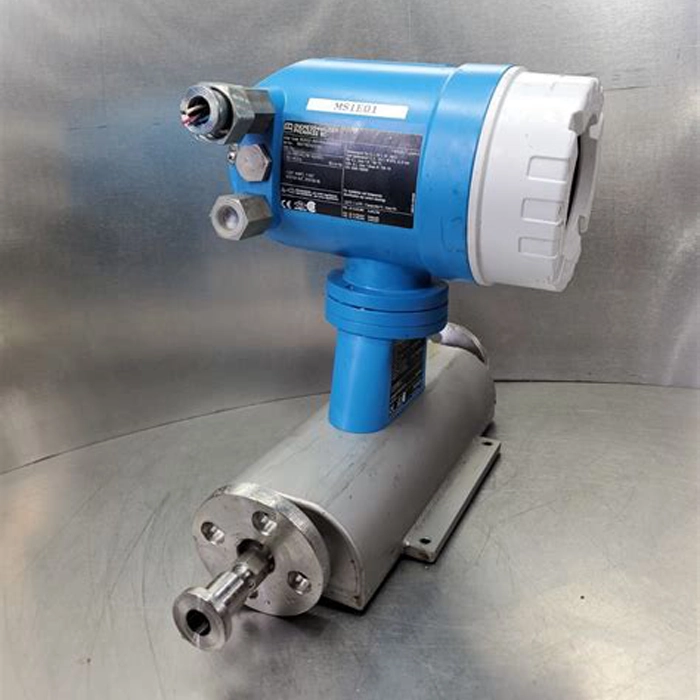

اتصالات فرایندی و کاربردهای بهداشتی
Promass 80A با اتصالات متنوعی مانند 4-VCO-4، 1/2" Tri-Clamp، EN، ASME، JIS، 1/4" NPT-F و SWAGELOK قابل ارائه است.
این خانواده از CIP و SIP نیز پشتیبانی میکند و نسخههای مربوطه میتوانند با تاییدیههای 3-A، EHEDG و FDA برای کاربردهای بهداشتی عرضه شوند.

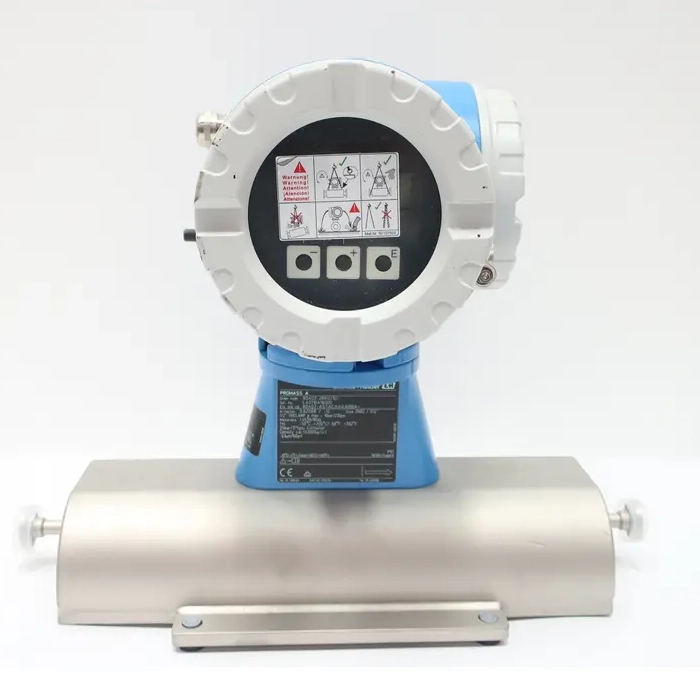

ترانسمیتر، خروجیها و ارتباطات
Promass 80 دارای نمایشگر LCD دوخطی با نور پسزمینه و 16 کاراکتر در هر خط است.
تنظیمات محلی توسط سه کلید انجام میشوند و قابلیت Quick Setup نیز برای راهاندازی سادهتر دستگاه در دسترس است.
خروجی جریان میتواند بهصورت 0/4–20mA Active یا Passive ارائه شود و ارتباط HART یا PROFIBUS PA بسته به Configuration قابل انتخاب است.
خروجی Pulse/Frequency از نوع Passive Open Collector است و Full Scale آن از 2 تا 1000Hz قابل تنظیم است.
نصب و عدم نیاز به مسیر مستقیم
Promass 80A به مسیر مستقیم اجباری در ورودی و خروجی نیاز ندارد.
نصب عمودی با جهت جریان رو به بالا توصیه میشود تا گازها بتوانند از قسمت بالای خط خارج شوند و ذرات جامد در زمان توقف جریان به سمت پایین حرکت کنند.
سنسور Promass A نباید بدون ساپورت مکانیکی مناسب از خط لوله آویزان شود. Base Plate برای نصب مناسب روی میز، دیوار یا Post در نظر گرفته شده است.
ساختار Compact و Remote
Promass 80A بهصورت Compact یا Remote قابل ارائه است.
در نسخه Remote، سنسور و ترانسمیتر بهصورت جداگانه نصب میشوند و حداکثر طول کابل بین آنها 20 متر است.
جمعبندی
فلومتر جرمی Endress+Hauser Proline Promass 80A یک فلومتر کوریولیس تخصصی برای اندازهگیری دبیهای بسیار کم مایعات و گازها است.
ساختار تکلولهای، قابلیت اندازهگیری مستقیم دبی جرمی، چگالی و دما، عدم وابستگی به رسانایی الکتریکی سیال و محدوده عملیاتی بیش از 1000:1 از مهمترین ویژگیهای این محصول هستند.
هنگام انتخاب Configuration مناسب باید محدوده دبی، فشار، دما، متریال لوله اندازهگیری، نوع اتصال فرایندی، خروجیها و تاییدیههای موردنیاز بهصورت همزمان بررسی شوند.
