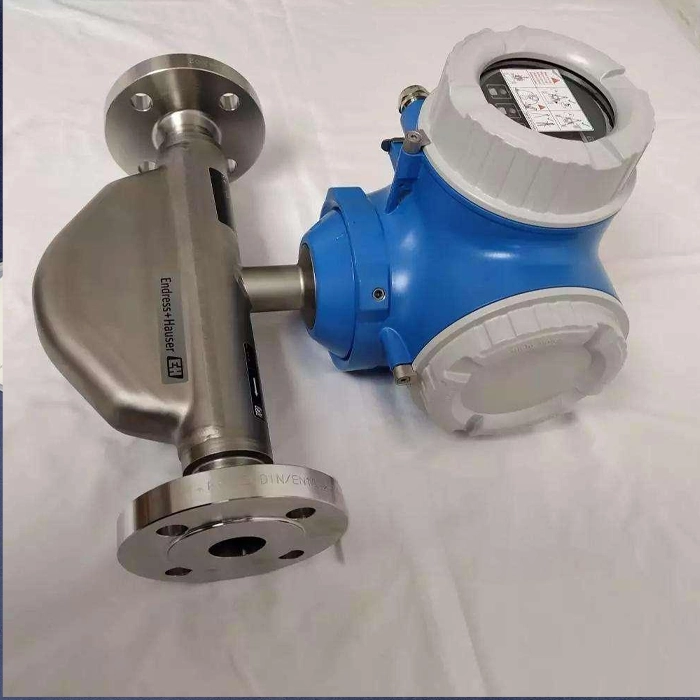

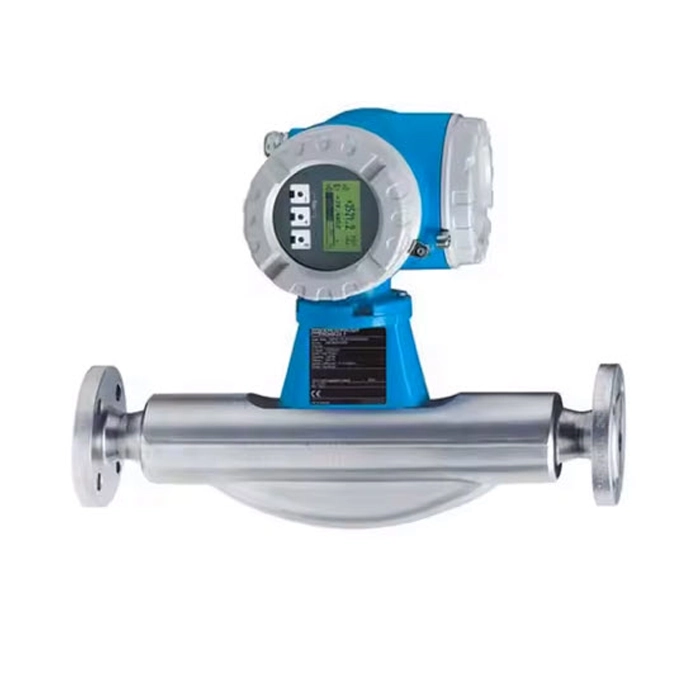

فلومتر جرمی کوریولیسPromass 83F اندرس هاورز Endress+Hauser

تفاوت اصلی سری 83 در دقت بالاتر، نمایشگر پیشرفته‌تر، امکانات پردازشی بیشتر، ورودی و خروجی‌های متنوع‌تر و پشتیبانی گسترده‌تر از شبکه‌های صنعتی است.

جدول مشخصات فنی Endress+Hauser Proline Promass 83F

متغیرهای اندازه‌گیری و اصل عملکرد

Promass 83F به‌صورت مستقیم دبی جرمی، چگالی و دما را اندازه‌گیری می‌کند و از این داده‌ها می‌تواند مقادیری مانند دبی حجمی و غلظت را نیز محاسبه کند.

اساس عملکرد سنسور Promass F بر نیروی کوریولیس است. دو لوله اندازه‌گیری به‌صورت کنترل‌شده مرتعش می‌شوند و با عبور سیال، اختلاف فازی بین بخش ورودی و خروجی لوله‌ها ایجاد می‌شود که با دبی جرمی متناسب است.

تغییر چگالی نیز باعث تغییر فرکانس تشدید لوله‌ها می‌شود و دمای لوله به‌صورت مستقیم برای اندازه‌گیری و جبران اثرات حرارتی در دسترس است.

محدوده سایز، دما و فشار

Promass 83F در محدوده DN8 تا DN250 معادل حدود 3/8 تا 10 اینچ عرضه می‌شود.

محدوده دمای نسخه استاندارد حدود 50- تا 200+ درجه سانتی‌گراد است و نسخه High Temperature در سایزهای DN25، DN50 و DN80 می‌تواند تا 350+ درجه سانتی‌گراد مورد استفاده قرار گیرد.

فشار قابل تحمل به سایز و نوع اتصال فرایندی بستگی دارد و در برخی پیکربندی‌های خانواده می‌تواند تا حدود 100bar برسد.

دقت بالاتر و PremiumCal

دقت استاندارد دبی جرمی مایعات در Promass 83F برابر ±0.10% مقدار خوانده‌شده است.

با گزینه PremiumCal دقت Mass Flow می‌تواند به ±0.05% مقدار خوانده‌شده برسد.

تکرارپذیری استاندارد دبی جرمی و حجمی حدود ±0.05% بوده و در نسخه PremiumCal برای Mass Flow به حدود ±0.025% می‌رسد.

نمایشگر، خروجی‌ها و ارتباطات

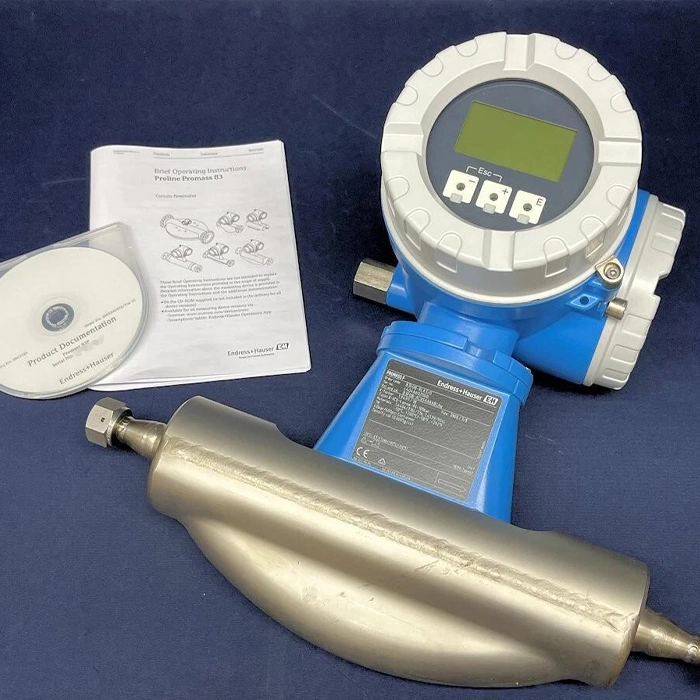

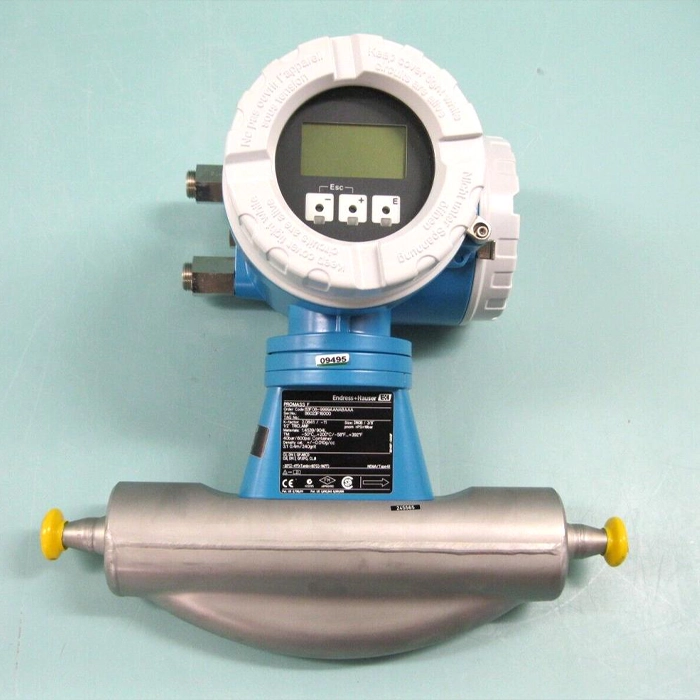

ترانسمیتر Promass 83 دارای نمایشگر LCD چهارخطی و کنترل محلی Touch Control است.

بسته به Communication Board، چند خروجی جریان، خروجی Pulse/Frequency، Relay Output، Status Input و Current Input قابل ارائه هستند.

پروتکل‌های HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus و MODBUS RS485 نیز برای پیکربندی‌های مختلف قابل انتخاب هستند.

قابلیت‌های نرم‌افزاری مانند Batching، Concentration Measurement و Application-Specific Quick Setup نیز در نسخه‌های مربوطه در دسترس هستند.

متریال، اتصالات و نصب

محفظه سنسور Promass F از Stainless Steel 304L ساخته می‌شود و Measuring Tube بسته به سایز و Configuration می‌تواند از 904L، 316L یا Alloy C-22 باشد.

اتصالات فرایندی شامل گزینه‌هایی مانند EN/DIN، ASME، JIS، Tri-Clamp، DIN 11851، DIN 11864، ISO 2853، SMS 1145 و VCO هستند.

Promass 83F به مسیر مستقیم اجباری در ورودی یا خروجی نیاز ندارد، اما باید از کاویتاسیون، تجمع گاز و خالی‌شدن لوله‌های اندازه‌گیری جلوگیری شود.

دستگاه به‌صورت Compact یا Remote قابل ارائه است و حداکثر طول کابل نسخه Remote 20 متر است.

مقایسه Promass 80F و Promass 83F

جمع‌بندی

فلومتر Endress+Hauser Proline Promass 83F یک فلومتر کوریولیس چندمتغیره برای اندازه‌گیری دقیق دبی جرمی، چگالی و دمای مایعات و گازها است.

دقت بالاتر نسبت به Promass 80F، گزینه PremiumCal، نمایشگر چهارخطی، Touch Control، ورودی و خروجی‌های پیشرفته و پشتیبانی از پروتکل‌های صنعتی متنوع از مهم‌ترین ویژگی‌های سری 83 هستند.

برای انتخاب Configuration مناسب باید سایز، محدوده دبی، فشار و دما، متریال سنسور، نوع اتصال فرایندی، دقت موردنیاز، خروجی‌ها و پروتکل ارتباطی به‌صورت هم‌زمان بررسی شوند.
