نکته: براساس Configuration ارائهشده برای این محصول، خروجی دستگاه 1x PNP Switch است و این پیکربندی مشخص دارای خروجی آنالوگ 4–20 mA نیست.
جدول مشخصات فنی Thermophant T TTR31
| عنوان |
مشخصات فنی |
| مشخصات عمومی دستگاه |
| نوع محصول |
سوئیچ الکترونیکی دما / Temperature Switch |
| برند |
Endress+Hauser |
| سری محصول |
Thermophant T |
| مدل |
TTR31 |
| کاربرد اصلی |
اندازهگیری، نمایش، پایش و کنترل دمای فرایند |
| متغیر اندازهگیری |
دما |
| نوع سنسور |
Pt100 Class A |
| استاندارد سنسور |
IEC 60751 |
| محدوده اندازهگیری این پیکربندی |
50- تا 150+ درجه سانتیگراد (-58...302 °F) |
| محدوده نسخه دارای Extension Neck |
حداکثر 50- تا 200+ درجه سانتیگراد (-58...392 °F) |
| جریان سنسور |
≤ 0.6 mA |
| واحدهای قابل نمایش |
°C / °F / K |
| دقت و عملکرد اندازهگیری |
| دقت در محدوده 50- تا 75+ درجه سانتیگراد |
< 0.5 K |
| دقت در محدوده 75+ تا 150+ درجه سانتیگراد |
< 0.65 K |
| خطای بخش الکترونیکی |
0.2 K |
| عدم تکرارپذیری نقطه سوئیچ |
0.1 K |
| Long-term Drift |
≤ 0.1 K/year |
| زمان پاسخ سنسور t50 |
< 1 s |
| زمان پاسخ سنسور t90 |
< 2 s |
| زمان پاسخ خروجی سوئیچ |
100 ms |
| خروجی و تغذیه الکتریکی |
| تغذیه |
12...30 VDC |
| خروجی این پیکربندی |
1x PNP Switch Output |
| حداکثر جریان خروجی سوئیچ در حالت ON |
≤ 250 mA |
| جریان خروجی در حالت OFF |
≤ 1 mA |
| افت ولتاژ خروجی PNP |
≤ 2 V |
| تعداد سیکل سوئیچینگ |
> 10,000,000 |
| حفاظت اضافهجریان خروجی |
دارد |
| خروجی 4–20 mA |
در این پیکربندی وجود ندارد؛ در سایر نسخههای TTR31 قابل انتخاب است |
| نمایشگر و تنظیمات |
| نمایشگر |
دیجیتال |
| نمایش وضعیت عملکرد |
نمایش اطلاعات فرایندی و وضعیت سوئیچ توسط نمایشگر و LED |
| تنظیم نقطه سوئیچ |
قابل تنظیم با رزولوشن 0.1 K |
| حداقل اختلاف SP و RSP |
0.5 °C |
| Damping |
0...40 s |
| شرایط محیطی و حفاظتی |
| دمای محیط |
40- تا 85+ درجه سانتیگراد (-40...185 °F) |
| دمای نگهداری |
40- تا 85+ درجه سانتیگراد |
| درجه حفاظت با اتصال M12 |
IP66 |
| مقاومت در برابر شوک |
50 g / 11 ms |
| مقاومت در برابر ارتعاش |
20 g / 10...2000 Hz |
| حداکثر ارتفاع نصب |
تا 4000 متر از سطح دریا |
| مشخصات مکانیکی |
| قطر سنسور |
6 mm |
| طول ورود سنسور این پیکربندی |
100 mm |
| جنس Housing |
AISI 316L |
| جنس قسمتهای در تماس با فرایند |
AISI 316L |
| وزن تقریبی |
حدود 300 گرم؛ بسته به اتصال فرایندی و طول سنسور |
| فشار فرایندی |
وابسته به طول ورود سنسور و شرایط جریان؛ برای طولهای کوتاه تا حدود 100 bar قابل دستیابی است |
| Configuration محصول ارائهشده |
| Approval |
Non-hazardous area |
| Electrical Connection |
Plug M12 |
| Power Supply; Output |
12-30 VDC; 1x switch PNP |
| Display |
Digital |
| Sensor; Measuring Range; Neck |
Pt100, Class A; -50...150 °C / -58...302 °F; 0 mm |
| Adjustment |
Switch 1, see questionnaire |
| Process Connection |
Without process connection; compression fitting 316L for insertion length ≥100 mm to be ordered separately |
| Insertion Length L; Diameter D |
100 mm; 6 mm |
| Calibration; Material Certificate |
Not needed |
| Version |
Standard, documentation German |
توضیحات محصول

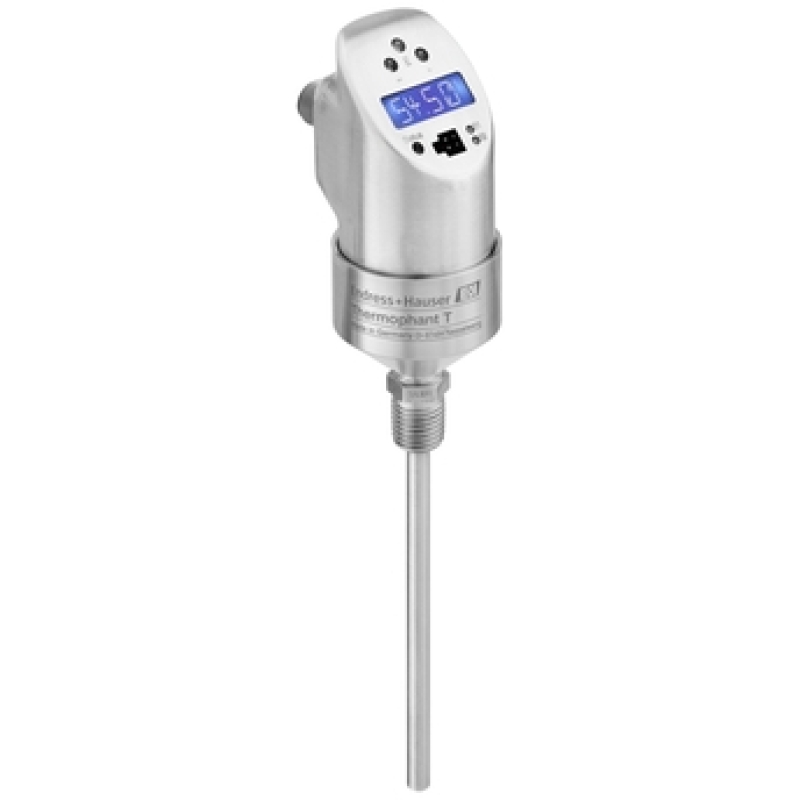

سوئیچ دمای Thermophant T TTR31 از محصولات Endress+Hauser برای پایش و کنترل دمای فرایند در کاربردهای صنعتی است. ساختار کامپکت این تجهیز باعث شده سنسور Pt100، مدار الکترونیکی، نمایشگر و خروجی سوئیچ در یک مجموعه واحد قرار گیرند و برای بسیاری از کاربردها نیازی به نصب یک ترانسمیتر جداگانه وجود نداشته باشد.
این دستگاه علاوه بر نمایش مقدار دما، میتواند براساس نقاط تنظیمشده، خروجی الکتریکی لازم برای PLC، رله، سیستم کنترل یا تجهیزات مرتبط با فرایند را فراهم کند.
سنسور Pt100 کلاس A
عنصر اندازهگیری TTR31 از نوع Pt100 Class A مطابق IEC 60751 است. استفاده از سنسور مقاومتی پلاتینی موجب دستیابی به پایداری مناسب، دقت قابل قبول و تکرارپذیری مناسب در اندازهگیری دمای فرایند میشود.
در پیکربندی موردنظر، محدوده اندازهگیری سنسور از 50- تا 150+ درجه سانتیگراد است و Extension Neck نیز برای آن در نظر گرفته نشده است.
خروجی سوئیچ PNP
پیکربندی ارائهشده برای این TTR31 دارای یک خروجی PNP است. این خروجی میتواند براساس نقطه سوئیچ تعریفشده، برای ارسال فرمان به PLC، رله یا سیستم کنترل فرایند مورد استفاده قرار گیرد.
حداکثر جریان سوئیچ در حالت روشن تا 250 میلیآمپر است و مدار خروجی از قابلیت حفاظت در برابر اضافهجریان برخوردار است.
خانواده Thermophant T TTR31 در نسخههای دیگر با دو خروجی PNP یا ترکیب یک خروجی PNP و خروجی آنالوگ 4–20 mA نیز ارائه میشود؛ اما Configuration این محصول فقط دارای یک خروجی PNP است.
نمایشگر دیجیتال
وجود نمایشگر دیجیتال روی دستگاه امکان مشاهده مستقیم مقدار دمای فرایند و بررسی وضعیت عملکرد را در محل نصب فراهم میکند. نمایشگر و نشانگرهای وضعیت، فرایند راهاندازی، تنظیم و عیبیابی تجهیز را سادهتر میکنند.
تنظیم نقطه سوئیچ
نقطه سوئیچ SP و نقطه بازگشت RSP قابل تنظیم هستند. تنظیم این مقادیر امکان استفاده از دستگاه برای کنترل حد بالا یا پایین دما و اجرای فرمان موردنیاز در سیستم کنترل را فراهم میکند.
حداقل اختلاف قابل تنظیم بین SP و RSP برابر 0.5 درجه سانتیگراد است.
اتصال الکتریکی M12
اتصال الکتریکی این پیکربندی از نوع M12 است. استفاده از کانکتور M12 نصب و جداسازی دستگاه را ساده کرده و برای کاربردهای صنعتی که نیاز به اتصال الکتریکی مطمئن و کامپکت دارند مناسب است.
تغذیه دستگاه 12 تا 30 ولت DC است.
طول و قطر سنسور
سنسور این مدل دارای 100 میلیمتر طول ورود و 6 میلیمتر قطر است. طول ورود سنسور باید هنگام نصب با توجه به ابعاد خط، محل نصب و شرایط فرایند در نظر گرفته شود.
اتصال فرایندی
در Configuration ارائهشده، دستگاه بدون Process Connection ثابت انتخاب شده است و برای نصب آن میتوان از Compression Fitting از جنس 316L استفاده کرد.
طبق اطلاعات Configuration، Compression Fitting برای این پیکربندی باید بهصورت جداگانه سفارش داده شود.
محدوده دمای فرایند
محدوده دمای فرایندی استاندارد Thermophant T TTR31 برابر 50- تا 150+ درجه سانتیگراد است.
نسخههای مجهز به Extension Neck میتوانند تا دمای 200+ درجه سانتیگراد مورد استفاده قرار گیرند، اما پیکربندی حاضر Neck با طول صفر میلیمتر دارد و محدوده آن تا 150+ درجه سانتیگراد است.
دقت و زمان پاسخ
TTR31 برای کنترل سریع دما طراحی شده است. زمان پاسخ سنسور در شرایط آزمون استاندارد برای t50 کمتر از یک ثانیه و برای t90 کمتر از دو ثانیه اعلام شده است.
زمان پاسخ خود خروجی سوئیچ نیز حدود 100 میلیثانیه است؛ بنابراین تغییرات دما میتوانند با تاخیر الکتریکی کمی به سیستم کنترل منتقل شوند.
شرایط محیطی و درجه حفاظت
محدوده دمای محیط دستگاه از 40- تا 85+ درجه سانتیگراد است. با توجه به استفاده از اتصال M12 در این پیکربندی، درجه حفاظت دستگاه IP66 است.
ساختار صنعتی دستگاه همچنین مقاومت مناسبی در برابر شوک و ارتعاش دارد و برای نصب در تجهیزات و خطوط فرایندی صنعتی طراحی شده است.
فشار فرایندی
حداکثر فشار قابل تحمل TTR31 یک مقدار ثابت برای تمام Configurationها نیست و به طول ورود سنسور، نوع اتصال و شرایط جریان وابسته است.
براساس منحنی فشار سازنده، در طولهای کوتاه مانند 100 میلیمتر فشار استاتیکی مجاز میتواند تا حدود 100 bar برسد؛ با افزایش طول سنسور، فشار و سرعت مجاز جریان باید دوباره بررسی شود.
متریال دستگاه
بدنه و بخشهای اصلی در تماس با فرایند از استنلس استیل AISI 316L ساخته شدهاند. این متریال مقاومت مناسبی در برابر خوردگی داشته و برای بسیاری از کاربردهای صنعتی و فرایندی قابل استفاده است.
کاربردهای Thermophant T TTR31
این سوئیچ دما برای کنترل و مانیتورینگ دما در خطوط فرایندی، سیستمهای گرمایشی و سرمایشی، تجهیزات تولیدی، مخازن، ماشینآلات صنعتی و مدارهایی که نیاز به یک فرمان سوئیچینگ مستقیم براساس دما دارند قابل استفاده است.
ساختار کامپکت، نمایشگر محلی، سنسور Pt100 و خروجی PNP باعث میشود TTR31 برای کاربردهایی که به یک تجهیز مستقل و کمحجم برای اندازهگیری و کنترل دما نیاز دارند گزینه مناسبی باشد.
جمعبندی
Endress+Hauser Thermophant T TTR31 یک سوئیچ دمای کامپکت مبتنی بر Pt100 است که اندازهگیری، نمایش و کنترل دمای فرایند را در یک تجهیز واحد انجام میدهد. پیکربندی موردنظر با محدوده 50- تا 150+ درجه سانتیگراد، سنسور 100×6 میلیمتر، اتصال M12 و یک خروجی PNP برای کنترل مستقیم دما در کاربردهای صنعتی طراحی شده است.
