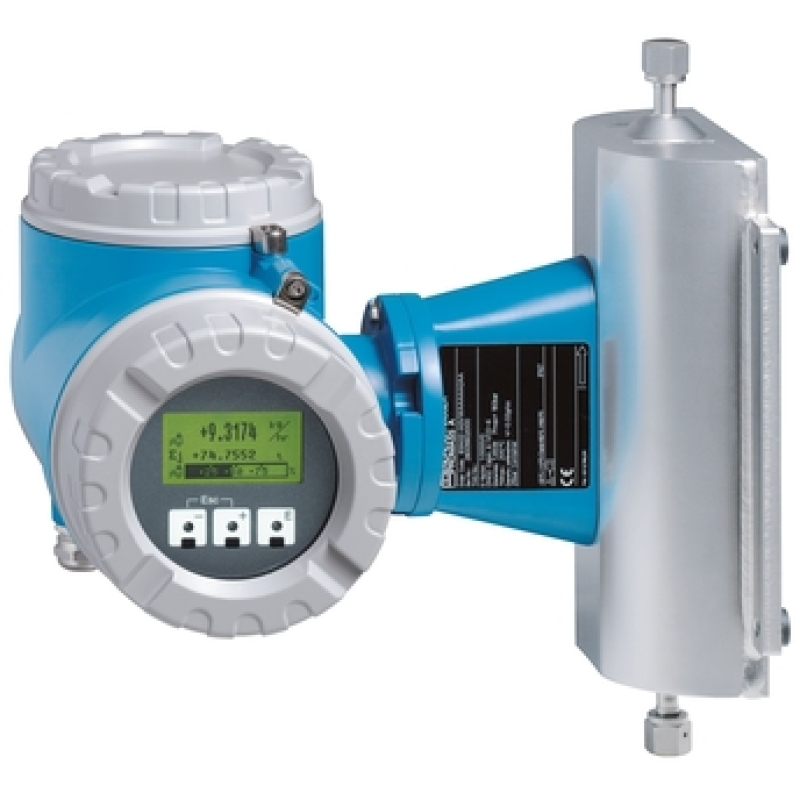

پیکربندی موردنظر با کد سفارش 83A02-ASVWAAABAAAA دارای لوله اندازهگیری استنلس استیل، اتصال 4-VCO-4، بدنه Compact استنلس استیل، نمایشگر چهارخطی با Touch Control و خروجی 4–20mA HART + Frequency است.
جدول مشخصات فنی Promass 83A02 DN2
| عنوان |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
فلومتر جرمی کوریولیس |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promass 83A |
| مدل |
Promass 83A02 |
| Order Code |
83A02-ASVWAAABAAAA |
| سایز اسمی |
DN2 |
| سایز اینچی |
1/12" |
| اصل اندازهگیری |
Coriolis |
| ساختار سنسور |
Single-tube |
| نوع نصب این پیکربندی |
Compact |
| سیال قابل اندازهگیری |
مایعات و گازها |
| متغیرهای اندازهگیری مستقیم |
دبی جرمی، چگالی و دمای سیال |
| متغیرهای محاسباتی |
Volume Flow، Corrected Volume Flow، Reference Density و Concentration |
| محدوده اندازهگیری و عملکرد |
| محدوده دبی جرمی مایعات DN2 |
0...100 kg/h |
| معادل محدوده دبی |
0...3.675 lb/min |
| محدوده دبی گاز |
وابسته به چگالی گاز و شرایط واقعی فرایند |
| نمونه محدوده برای هوا |
حدود 37.2 kg/h برای هوا با چگالی 11.9 kg/m³ در 20°C و 10 bar |
| Operable Flow Range |
> 1000:1 |
| Zero Point Stability در DN2 |
0.005 kg/h |
| Full Scale در Turndown 1:10 |
10 kg/h |
| Full Scale در Turndown 1:20 |
5 kg/h |
| Full Scale در Turndown 1:50 |
2 kg/h |
| Full Scale در Turndown 1:100 |
1 kg/h |
| Full Scale در Turndown 1:500 |
0.2 kg/h |
| دقت و تکرارپذیری |
| دقت پایه دبی جرمی مایعات |
±0.10% of reading |
| دقت دبی حجمی مایعات |
±0.10% of reading |
| دقت دبی جرمی گازها |
±0.50% of reading |
| دقت چگالی در شرایط مرجع |
±0.0005 g/cm³ |
| دقت دمای سیال |
±0.5 °C ± 0.005 × T |
| تکرارپذیری دبی مایعات |
±0.05% of reading |
| تکرارپذیری دبی گازها |
±0.25% of reading |
| تکرارپذیری چگالی |
±0.00025 g/cm³ |
| Response Time |
برای تغییر سریع Mass Flow حدود 100 ms برای رسیدن به 95% مقدار Full Scale |
| شرایط فرایندی |
| محدوده دمای سیال |
-50...+200 °C |
| محدوده چگالی سیال |
0...5000 kg/m³ |
| فشار فرایندی |
وابسته به دمای سیال و نوع اتصال؛ برای اتصال 4-VCO-4 استنلس استیل DN2 در نسخه استاندارد حدود 160 bar در دماهای پایین است و با افزایش دما کاهش مییابد |
| حداکثر فشار خانواده Promass A |
تا 400 bar / 5800 psi در نسخههای High-pressure |
| Secondary Containment Rating در DN2 |
25 bar |
| Secondary Containment Burst Pressure در DN2 |
155 bar |
| متریال و اتصال فرایندی |
| Measuring Tube Material |
Stainless Steel 1.4539 (904L) |
| جنس Sensor Housing |
Stainless Steel 1.4301 (304) |
| Process Connection |
Cajon 4-VCO-4 / 4-VCO-4 welded coupling |
| کد اتصال فرایندی |
SVW |
| متریال اتصال 4-VCO-4 |
Stainless Steel 1.4539 (904L) |
| قطر داخلی مسیر DN2 با اتصال SVW |
1.8 mm |
| نوع اتصال |
جوشی و بدون آببندی داخلی |
| مشخصات ترانسمیتر و نمایشگر |
| Transmitter |
Proline Promass 83 |
| Housing |
Compact, Stainless Steel |
| درجه حفاظت |
IP67 / NEMA 4X |
| نمایشگر |
LCD چهارخطی دارای نور پسزمینه |
| کنترل محلی |
Touch Control |
| زبانهای نمایشگر این پیکربندی |
DE / EN / FR / IT / ES / PT / NL |
| Language Group |
WEA |
| تغذیه و ارتباطات |
| Power Supply این پیکربندی |
85...260 VAC, 45...65 Hz |
| Output; Input |
4-20 mA HART SIL + Frequency |
| Current Output |
4-20 mA |
| Communication |
HART |
| Frequency Output |
دارد |
| Cable Entry |
Gland M20 |
| سایز استاندارد Cable Entry |
M20 × 1.5 |
| شرایط محیطی و نصب |
| دمای محیط استاندارد |
-20...+60 °C |
| دمای محیط Option |
-40...+60 °C |
| دمای نگهداری |
-40...+80 °C |
| Straight Run ورودی |
نیاز ندارد |
| Straight Run خروجی |
نیاز ندارد |
| حساسیت به اغتشاش ناشی از زانویی و شیر |
نیاز به تمهید خاصی ندارد، مشروط بر جلوگیری از کاویتاسیون |
| مقاومت در برابر لرزش |
Up to 1 g, 10...150 Hz |
| CIP Cleaning |
دارد |
| SIP Cleaning |
دارد |
| Configuration کد سفارش 83A02-ASVWAAABAAAA |
| Measuring Tube Material |
Stainless Steel |
| Process Connection |
Cajon 4-VCO-4 |
| Additional Test, Certificate |
Basic Version |
| Calibration |
0.1%, 0.0005 g/cc |
| Approval |
Non-hazardous Area |
| Housing |
Compact IP67 NEMA 4X, Stainless |
| Cable Entry |
Gland M20 |
| Power Supply; Display |
85-260 VAC; WEA, 4-line + Touch Control |
| Display Languages |
DE + EN + FR + IT + ES + PT + NL |
| Adjustment; Software Feature |
Default Liquid; Basic Version |
| Output; Input |
4-20 mA HART SIL + Frequency |
توضیحات محصول
فلومتر Endress+Hauser Proline Promass 83A02 یک فلومتر جرمی کوریولیس برای اندازهگیری دبیهای بسیار پایین است. این مدل بهخصوص در فرایندهایی کاربرد دارد که مقدار جریان کم است اما دقت اندازهگیری، تکرارپذیری و اندازهگیری همزمان چند پارامتر اهمیت زیادی دارد.
Promass A از یک لوله اندازهگیری استفاده میکند و نیروی کوریولیس ایجادشده در لوله، مبنای محاسبه مستقیم دبی جرمی قرار میگیرد. فرکانس تشدید لوله نیز برای تعیین چگالی و سنسور دمای داخلی برای اندازهگیری دمای سیال استفاده میشود.
سایز DN2 برای دبیهای بسیار کم
این نسخه دارای سایز DN2 معادل 1/12 اینچ است و محدوده اندازهگیری دبی جرمی آن برای مایعات از صفر تا 100 kg/h اعلام شده است.
به همین دلیل Promass 83A02 برای فرایندهایی که حجم یا جرم کمی از سیال در خط عبور میکند، مانند سیستمهای تزریق، دوزینگ، خطوط آزمایشگاهی، واحدهای Pilot و فرایندهای تولید دقیق قابل استفاده است.
اندازهگیری مستقیم دبی جرمی
در روش Coriolis، دبی جرمی مستقیماً از رفتار مکانیکی لوله اندازهگیری به دست میآید و برای محاسبه Mass Flow نیازی به جبرانسازی جداگانه براساس فشار و دمای سیال وجود ندارد.
دستگاه علاوه بر دبی جرمی، چگالی و دمای سیال را نیز اندازهگیری میکند و از این دادهها میتوان برای محاسبه دبی حجمی، چگالی مرجع و برخی پارامترهای مرتبط با غلظت استفاده کرد.
ساختار Single-tube
سنسور Promass A دارای طراحی Single-tube است. این ساختار برای اندازهگیری دبیهای بسیار پایین طراحی شده و در عین حال مسیر اندازهگیری کمحجم و فشردهای ایجاد میکند.
طراحی لوله بهگونهای است که در نصب صحیح امکان تخلیه مناسب سیال وجود دارد و تعداد نقاطی که احتمال تجمع سیال یا رسوبات در آنها وجود داشته باشد کاهش پیدا میکند.
دقت اندازهگیری
دقت پایه Promass 83A در اندازهگیری Mass Flow مایعات ±0.1 درصد مقدار خواندهشده است.
برای اندازهگیری دبی جرمی گاز، دقت پایه ±0.5 درصد مقدار خواندهشده اعلام شده و دقت چگالی در شرایط مرجع نیز به ±0.0005 g/cm³ میرسد.
همین مقدار 0.1% و 0.0005 g/cc در Configuration کد سفارش ارائهشده نیز بهعنوان Calibration مشخص شده است.
Zero Point Stability در DN2
Zero Point Stability برای سایز DN2 برابر 0.005 kg/h است. این پارامتر در کاربردهای Low Flow اهمیت زیادی دارد؛ زیرا در جریانهای بسیار پایین، پایداری نقطه صفر میتواند تاثیر محسوسی بر خطای نهایی اندازهگیری داشته باشد.
اندازهگیری گاز
Promass 83A02 علاوه بر مایعات برای اندازهگیری گاز نیز قابل استفاده است، اما حداکثر دبی جرمی قابل اندازهگیری گاز به چگالی واقعی گاز در شرایط فرایندی وابسته است.
برای مثال در مستندات Endress+Hauser، برای هوایی با چگالی 11.9 kg/m³ در دمای 20 درجه سانتیگراد و فشار 10 bar، حداکثر Full Scale محاسبهشده برای Promass A DN2 حدود 37.2 kg/h است.
محدوده دبی گاز نباید فقط براساس سایز DN2 انتخاب شود و لازم است چگالی، فشار، دما و نوع گاز در سایزینگ نهایی در نظر گرفته شوند.
محدوده دمای سیال
محدوده دمای قابل اندازهگیری سنسور از 50- تا 200+ درجه سانتیگراد است. این محدوده امکان استفاده از دستگاه را در طیف وسیعی از فرایندهای سرد و گرم صنعتی فراهم میکند.
لوله اندازهگیری استنلس استیل 904L
در Configuration ارائهشده، Measuring Tube از نوع Stainless Steel انتخاب شده است. در Promass A این گزینه به 1.4539 یا 904L مربوط میشود.
استنلس استیل 904L در مقایسه با بسیاری از گریدهای متداول استنلس استیل، مقاومت خوردگی بالایی دارد و برای طیف گستردهای از سیالات فرایندی قابل استفاده است.
اتصال Cajon 4-VCO-4
اتصال فرایندی این کد سفارش Cajon 4-VCO-4 با کد Configuration SVW است.
در دیتاشیت Endress+Hauser این اتصال بهعنوان 4-VCO-4 Coupling Welded معرفی شده و در نسخه Stainless Steel از متریال 1.4539 / 904L ساخته میشود.
قطر داخلی مسیر برای DN2 در این اتصال حدود 1.8 میلیمتر است.
فشار فرایندی
فشار مجاز Promass A به سایز، جنس لوله، نوع اتصال و دمای سیال وابسته است و نباید یک مقدار ثابت برای تمام نسخهها در نظر گرفته شود.
برای اتصال 4-VCO-4 از جنس 904L در سایزهای DN2 تا DN4، فشار مجاز در دماهای پایین در محدوده حدود 160 bar قرار دارد و با افزایش دمای فرایند بهتدریج کاهش پیدا میکند.
عدد 400 bar که برای خانواده Promass A اعلام میشود مربوط به نسخههای High-pressure است و نباید بدون بررسی کد سفارش برای هر Promass 83A02 بهعنوان فشار کاری دستگاه در نظر گرفته شود.
عدم نیاز به Straight Run
یکی از مزایای فلومترهای کوریولیس Promass A این است که برای عملکرد صحیح، الزام مشخصی برای طول مستقیم لوله در ورودی و خروجی وجود ندارد.
بنابراین برخلاف بسیاری از فلومترهای وابسته به پروفایل سرعت، نصب زانویی، شیر یا T-piece در نزدیکی دستگاه بهخودیخود نیازمند Straight Run طولانی نیست؛ البته باید از ایجاد کاویتاسیون یا شرایط نامناسب فرایندی جلوگیری شود.
نمایشگر چهارخطی Promass 83
ترانسمیتر سری 83 به نمایشگر LCD چهارخطی دارای نور پسزمینه مجهز است و امکان مشاهده همزمان اطلاعات بیشتری از فرایند را نسبت به ترانسمیترهای سادهتر فراهم میکند.
کنترل محلی دستگاه از نوع Touch Control است و بدون نیاز به باز کردن Housing میتوان به منوهای عملیاتی دستگاه دسترسی داشت.
نسخه WEA این محصول از زبانهای آلمانی، انگلیسی، فرانسوی، ایتالیایی، اسپانیایی، پرتغالی و هلندی پشتیبانی میکند.
خروجی 4–20mA HART و Frequency
پیکربندی 83A02-ASVWAAABAAAA دارای خروجی 4–20mA همراه با HART و همچنین خروجی Frequency است.
خروجی 4–20mA برای انتقال مقدار اندازهگیریشده به PLC، DCS یا سایر تجهیزات کنترل فرایند قابل استفاده است و پروتکل HART نیز امکان انتقال اطلاعات دیجیتال و انجام تنظیمات و عیبیابی را فراهم میکند.
تغذیه 85 تا 260 ولت AC
منبع تغذیه انتخابشده برای این دستگاه 85 تا 260 ولت AC با فرکانس 45 تا 65 هرتز است.
دامنه وسیع ولتاژ ورودی باعث میشود دستگاه در بسیاری از سیستمهای برق صنعتی بدون نیاز به منبع تغذیه اختصاصی قابل استفاده باشد.
بدنه Stainless Steel و IP67
این کد سفارش با Compact Stainless Steel Housing ارائه شده است. سنسور و ترانسمیتر در یک مجموعه مکانیکی قرار گرفتهاند و درجه حفاظت مجموعه IP67 / NEMA 4X است.
ورودی کابل این پیکربندی نیز از نوع Gland M20 است.
کاربردهای Promass 83A02 DN2
Promass 83A02 DN2 بیشتر برای فرایندهایی مناسب است که اندازهگیری دقیق مقدار کمی از مایع یا گاز موردنیاز باشد. از جمله میتوان به سیستمهای تزریق مواد، دوزینگ، خطوط Pilot، واحدهای تحقیق و توسعه، تجهیزات آزمایشگاهی و فرایندهای تولید با دبی پایین اشاره کرد.
اندازهگیری همزمان Mass Flow، Density و Temperature باعث میشود در بسیاری از این کاربردها بتوان چند متغیر فرایندی را با یک تجهیز اندازهگیری کرد.
جمعبندی
فلومتر جرمی Endress+Hauser Promass 83A02 DN2 یک فلومتر کوریولیس تکلولهای برای اندازهگیری دقیق جریانهای بسیار کم است. این مدل با محدوده دبی مایع تا 100 kg/h و دقت پایه ±0.1% برای کاربردهای Low Flow طراحی شده است.
کد سفارش 83A02-ASVWAAABAAAA بهطور مشخص دارای لوله و اتصال فرایندی Stainless Steel 904L، اتصال Cajon 4-VCO-4، بدنه Compact Stainless، درجه حفاظت IP67، نمایشگر چهارخطی Touch Control، تغذیه 85–260VAC و خروجی 4–20mA HART به همراه Frequency است.
