جدول مشخصات فنی Endress+Hauser Proline Promass 80P
| عنوان |
مشخصات فنی |
| نوع محصول |
فلومتر جرمی کوریولیس بهداشتی و چندمتغیره |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promass 80P |
| نوع سنسور |
Promass P |
| نوع ترانسمیتر |
Promass 80 |
| اصل اندازهگیری |
Coriolis |
| سیستم سنسور |
TMB / Torsion Mode Balanced System |
| کاربرد اصلی |
فرایندهای استریل، صنایع دارویی، بیوتکنولوژی و Life Sciences |
| سیالات قابل اندازهگیری |
مایعات و گازها |
| نیاز به رسانایی الکتریکی |
ندارد |
| متغیرهای اندازهگیری |
Mass Flow، Volume Flow، Density و Temperature |
| محدوده سایز |
DN8 تا DN50 / حدود 3/8 تا 2 اینچ |
| Full Scale مایع DN8 |
تا 2,000 kg/h |
| Full Scale مایع DN15 |
تا 6,500 kg/h |
| Full Scale مایع DN25 |
تا 18,000 kg/h |
| Full Scale مایع DN40 |
تا 45,000 kg/h |
| Full Scale مایع DN50 |
تا 70,000 kg/h |
| محدوده عملیاتی |
بیش از 1000:1 |
| محدوده Density |
0 تا 5000 kg/m³ |
| دمای فرایندی |
50- تا 200+ درجه سانتیگراد |
| دقت Mass Flow مایع |
±0.15% مقدار خواندهشده |
| دقت Volume Flow مایع |
±0.15% مقدار خواندهشده |
| دقت Mass Flow گاز |
±0.50% مقدار خواندهشده |
| تکرارپذیری Mass/Volume Flow مایع |
±0.05% |
| تکرارپذیری Mass Flow گاز |
±0.25% |
| دقت Density در شرایط مرجع |
تا ±0.0005 g/cm³ |
| تکرارپذیری Density |
حدود ±0.00025 g/cm³ |
| جنس بدنه سنسور |
Stainless Steel 1.4301 / 304 |
| جنس Measuring Tube |
Stainless Steel 1.4435 / 316L |
| جنس Process Connection |
1.4435 / 316L یا 1.4404 / 316/316L بسته به اتصال |
| سطح مکانیکی پولیششده |
Ra ≤ 0.76 µm |
| سطح Electropolished |
Ra ≤ 0.38 µm |
| Delta Ferrite |
کمتر از 1% |
| 3-A Approval |
دارد |
| EHEDG |
دارد؛ بهجز برخی اتصالات BBS |
| ASME BPE |
دارای انطباق در محدوده مربوطه |
| CIP / SIP |
مناسب با Fast Recovery from CIP/SIP |
| فلنج DIN |
PN40 و PN63 |
| فلنج ASME |
Class 150 و Class 300 |
| فلنج JIS |
20K و 40K |
| اتصالات Hygienic |
Tri-Clamp، DIN 11864، DIN 11851، DIN 32676، ISO 2852، ISO 2853، Neumo BioConnect، BBS و SMS 1145 |
| Eccentric Clamp |
قابل ارائه برای Complete Drainability |
| شیب پیشنهادی برای تخلیه کامل |
حدود 2% یا 21 mm/m |
| Straight Run ورودی |
نیاز ندارد |
| Straight Run خروجی |
نیاز ندارد |
| نصب عمودی |
جریان رو به بالا توصیه میشود |
| نصب افقی |
باید براساس احتمال تجمع گاز یا ذرات جامد انتخاب شود |
| نمایشگر |
LCD دوخطی با نور پسزمینه |
| ظرفیت نمایشگر |
16 کاراکتر در هر خط |
| کنترل محلی |
سه کلید |
| Quick Setup |
دارد |
| ارتباط HART |
قابل ارائه |
| PROFIBUS PA |
قابل ارائه |
| خروجی جریان |
0/4–20 mA، Active یا Passive |
| خروجی Pulse/Frequency |
Passive Open Collector |
| Full Scale فرکانس |
2 تا 1000 Hz |
| حداکثر فرکانس خروجی |
1250 Hz |
| Status Output |
Open Collector |
| کاربرد Status Output |
نمایش خطا، جهت جریان، Limit Value و سایر وضعیتها |
| نوع نصب |
Compact یا Remote |
| حداکثر طول کابل Remote |
20 متر |
| درجه حفاظت |
IP67 / NEMA 4X |
| دمای محیط استاندارد |
20- تا 60+ درجه سانتیگراد |
| دمای محیط اختیاری |
تا 40- درجه سانتیگراد |
توضیحات محصول

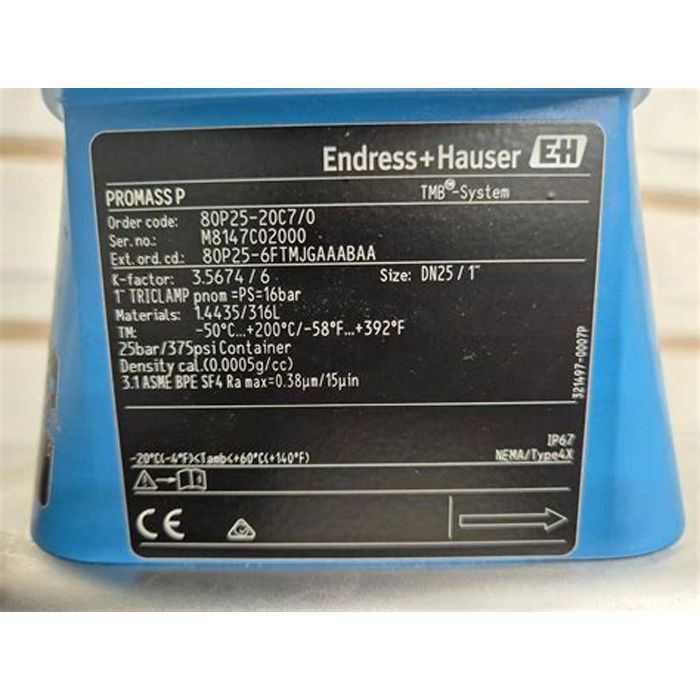

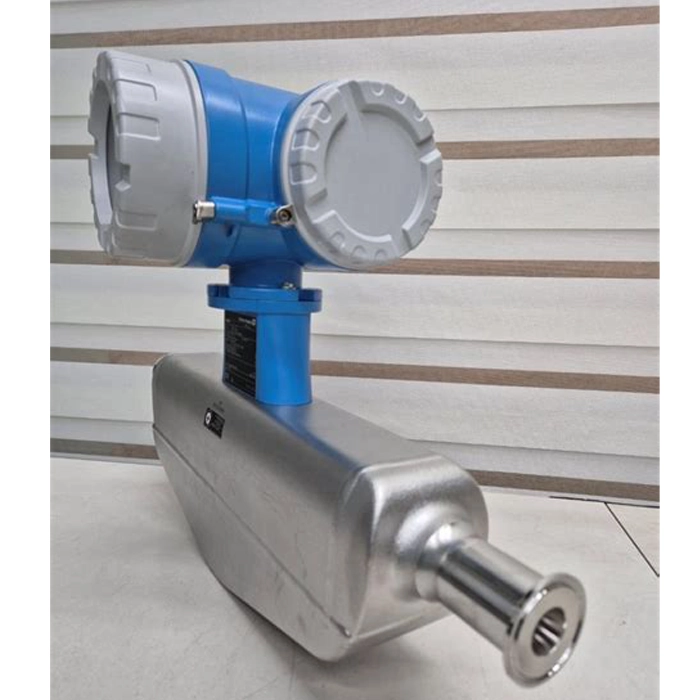

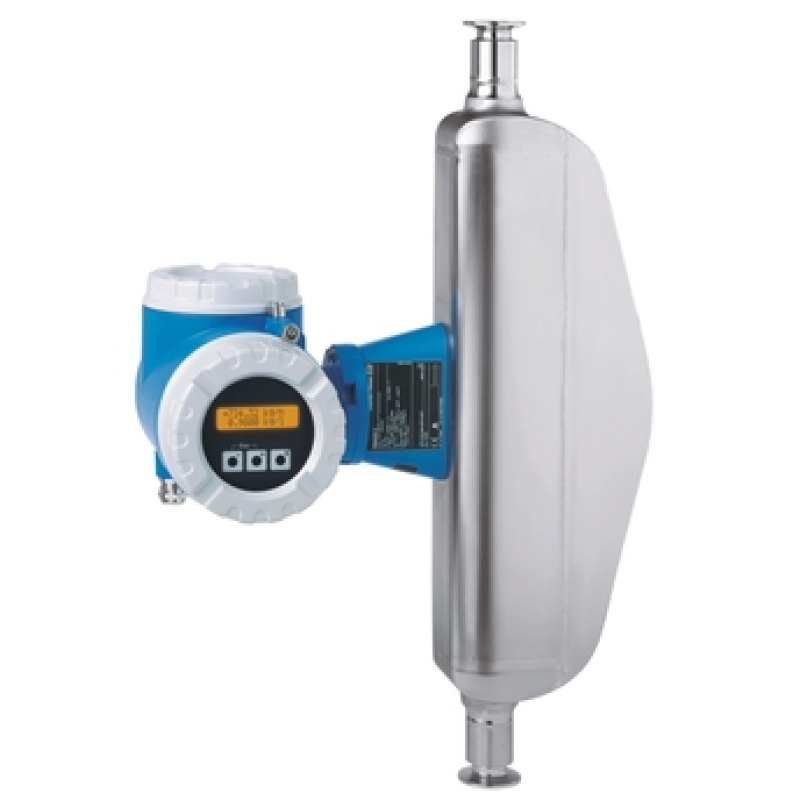

فلومتر Endress+Hauser Proline Promass 80P یک فلومتر جرمی مبتنی بر اصل Coriolis است که بهطور ویژه برای اندازهگیری در فرایندهای استریل و صنایع Life Sciences طراحی شده است.
سیستم TMB
در طراحی سنسور Promass P از سیستم TMB یا Torsion Mode Balanced System استفاده شده است.
در این ساختار، یک جرم نوسانی خارج از مرکز در خلاف فاز تحریک میشود تا تعادل سیستم حفظ شود. این طراحی به پایداری اندازهگیری در شرایط متغیر فرایندی و محیطی کمک میکند.
اصل اندازهگیری کوریولیس به رسانایی الکتریکی وابسته نیست و عملکرد آن از عواملی مانند ویسکوزیته، فشار و پروفایل جریان مستقل است.
اندازهگیری چندمتغیره
Promass 80P علاوه بر Mass Flow، قابلیت اندازهگیری Density و Temperature را نیز دارد.
چگالی با استفاده از تغییر فرکانس رزونانس لوله اندازهگیری و دما بهوسیله سنسور دما اندازهگیری میشود. با استفاده از این متغیرها، دستگاه قادر به محاسبه Volume Flow نیز هست.
طراحی مخصوص Life Sciences
محدوده سایز Promass P از DN8 تا DN50 معادل حدود 3/8 تا 2 اینچ است.
جنس بدنه اصلی سنسور Stainless Steel 1.4301 / 304 و جنس لوله اندازهگیری 1.4435 / 316L است.
اتصالات فرایندی نیز بسته به نوع اتصال از 1.4435 / 316L یا 1.4404 / 316/316L ساخته میشوند.
کیفیت سطح
سطوح در تماس با فرایند میتوانند بهصورت مکانیکی تا Ra ≤ 0.76 µm پولیش شوند.
نسخه Electropolished نیز با کیفیت سطح تا Ra ≤ 0.38 µm قابل ارائه است.
مقدار Delta Ferrite نیز کمتر از 1% است.
تاییدیههای بهداشتی
Promass P دارای 3-A Approval بوده و تست EHEDG نیز برای این خانواده، بهجز برخی اتصالات BBS، ذکر شده است.
انطباق ASME BPE نیز در محدوده مربوط به این تجهیز وجود دارد.
CIP و SIP
یکی از ویژگیهای مهم Promass P، Fast Recovery from CIP/SIP است.
این ویژگی برای خطوطی اهمیت دارد که بهصورت دورهای تحت Cleaning In Place و Sterilization In Place قرار میگیرند و تجهیز باید پس از عملیات شستوشو و استریلیزاسیون سریعاً به شرایط پایدار اندازهگیری بازگردد.
محدوده دبی
ظرفیت Full Scale مایعات به سایز سنسور وابسته است. این مقدار از حدود 2,000 kg/h در DN8 شروع شده و در DN50 به حدود 70,000 kg/h میرسد.
محدوده عملیاتی دستگاه نیز بیش از 1000:1 است.
دقت اندازهگیری
دقت پایه Promass 80P برای Mass Flow و Volume Flow مایعات ±0.15% مقدار خواندهشده است.
دقت Mass Flow گازها ±0.50% اعلام شده است.
دقت چگالی در شرایط مرجع تا ±0.0005 g/cm³ و تکرارپذیری Density حدود ±0.00025 g/cm³ است.
دما و فشار فرایندی
محدوده دمای سیال Promass P از 50- تا 200+ درجه سانتیگراد است.
محدوده Density قابل اندازهگیری نیز از 0 تا 5000 kg/m³ اعلام شده است.
فلنجهای DIN با PN40 و PN63، فلنجهای ASME با Class 150 و Class 300 و اتصالات JIS با 20K و 40K قابل ارائه هستند.
فشار مجاز واقعی باید براساس سایز، نوع اتصال و دمای فرایندی از نمودار Pressure-Temperature همان پیکربندی بررسی شود.
اتصالات Hygienic
مجموعه اتصالات بهداشتی Promass 80P شامل Tri-Clamp، DIN 11864، DIN 11851، DIN 32676، ISO 2852، ISO 2853، Neumo BioConnect، BBS و SMS 1145 است.
نسخههای Eccentric Clamp نیز برای ایجاد قابلیت Complete Drainability در نصب افقی قابل ارائه هستند.
برای این حالت، شیب خط در حدود 2% یا 21 mm/m در نظر گرفته میشود.
شرایط نصب
Promass 80P به Straight Run اجباری در ورودی یا خروجی نیاز ندارد. این ویژگی در خطوط دارویی با فضای نصب محدود مزیت مهمی محسوب میشود.
نصب عمودی با جهت جریان رو به بالا توصیه میشود. این آرایش کمک میکند گازها از لوله خارج شوند و ذرات جامد نیز در هنگام توقف جریان به سمت پایین حرکت کنند.
در نصب افقی نیز وضعیت سنسور باید با ماهیت سیال هماهنگ شود تا از تجمع گاز یا ذرات جامد در لوله اندازهگیری جلوگیری شود.

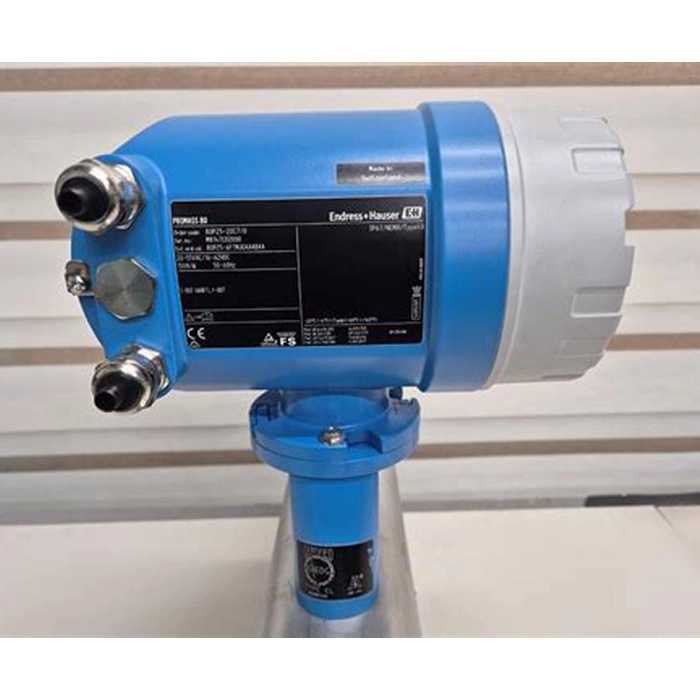

ترانسمیتر Promass 80
ترانسمیتر Promass 80 دارای نمایشگر LCD دوخطی Backlit با 16 کاراکتر در هر خط است.
تنظیم محلی توسط سه کلید انجام شده و Quick Setup نیز برای سادهتر شدن راهاندازی در نظر گرفته شده است.
خروجی و ارتباطات
Promass 80 از HART و PROFIBUS PA برای Remote Operation پشتیبانی میکند.
خروجی Current میتواند Active یا Passive و بهصورت 0/4–20 mA باشد.
خروجی Pulse/Frequency از نوع Passive Open Collector بوده و محدوده Full Scale آن از 2 تا 1000 Hz قابل تنظیم است.
حداکثر فرکانس خروجی نیز 1250 Hz است.
Compact و Remote
Promass 80P هم بهصورت Compact و هم Remote قابل ارائه است.
در نسخه Compact، سنسور و ترانسمیتر یک واحد مکانیکی تشکیل میدهند. در نسخه Remote، ترانسمیتر جداگانه نصب شده و حداکثر طول کابل اتصال 20 متر است.
درجه حفاظت استاندارد سنسور و ترانسمیتر IP67 / NEMA 4X است.
