سایز این تجهیز DN1 معادل 1/24 اینچ است و محدوده دبی جرمی مایعات آن تا 20 کیلوگرم بر ساعت میرسد. این محدوده بسیار پایین، Promass 83A01 را برای سیستمهای دوزینگ، تزریق مواد، خطوط آزمایشگاهی و فرایندهایی که اندازهگیری دقیق مقدار کمی از سیال اهمیت دارد مناسب میکند.
کد سفارش این محصول 83A01-ASTAAHAAAAAD است و Configuration ارائهشده دارای لوله اندازهگیری استنلس استیل، اتصال Tri-Clamp 1/2" با استاندارد 3A و زبری سطح 0.8 میکرومتر، کالیبراسیون پنجنقطهای، بدنه Compact آلومینیومی، تغذیه 85–260VAC، نمایشگر چهارخطی Touch Control و خروجیهای 4–20mA HART، Frequency، Relay و Status Input است.
جدول مشخصات فنی Promass 83A01 DN1
| عنوان |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
فلومتر جرمی کوریولیس |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promass 83A |
| مدل |
Promass 83A01 |
| Order Code |
83A01-ASTAAHAAAAAD |
| سایز اسمی |
DN1 |
| سایز اینچی |
1/24" |
| اصل اندازهگیری |
Coriolis |
| ساختار سنسور |
Single-tube |
| نوع نصب |
Compact |
| سیال قابل اندازهگیری |
مایعات و گازها |
| متغیرهای اندازهگیری مستقیم |
دبی جرمی، چگالی و دمای سیال |
| متغیرهای قابل محاسبه |
Volume Flow، Corrected Volume Flow، Reference Density و Concentration |
| محدوده اندازهگیری و عملکرد |
| محدوده دبی جرمی مایعات DN1 |
0...20 kg/h |
| معادل محدوده دبی |
0...0.735 lb/min |
| محدوده دبی گاز |
وابسته به چگالی واقعی گاز در شرایط فرایندی |
| فرمول حداکثر دبی گاز |
Qmax(G) = 20 × ρ(G) / 32 kg/h |
| حداکثر دبی محاسباتی گاز |
در هر شرایط نمیتواند بیشتر از 20 kg/h باشد |
| Operable Flow Range |
> 1000:1 |
| Zero Point Stability در DN1 |
0.0010 kg/h |
| Full Scale در Turndown 1:10 |
2 kg/h |
| Full Scale در Turndown 1:20 |
1 kg/h |
| Full Scale در Turndown 1:50 |
0.4 kg/h |
| Full Scale در Turndown 1:100 |
0.2 kg/h |
| Full Scale در Turndown 1:500 |
0.04 kg/h |
| دقت و کالیبراسیون |
| دقت پایه دبی جرمی مایعات |
±0.10% of reading |
| دقت پایه دبی حجمی مایعات |
±0.10% of reading |
| دقت پایه دبی جرمی گازها |
±0.50% of reading |
| دقت چگالی در شرایط مرجع |
±0.0005 g/cm³ |
| دقت دمای سیال |
±0.5 °C ± 0.005 × T |
| تکرارپذیری دبی مایعات |
±0.05% of reading |
| تکرارپذیری دبی گازها |
±0.25% of reading |
| تکرارپذیری چگالی |
±0.00025 g/cm³ |
| Calibration این پیکربندی |
0.1% 5-point, 0.0005 g/cc + Special Density, Traceable ISO/IEC 17025 |
| شرایط فرایندی |
| محدوده دمای سیال سنسور |
-50...+200 °C |
| محدوده چگالی سیال |
0...5000 kg/m³ |
| حداکثر فشار اتصال Tri-Clamp |
16 bar / 232 psi |
| محدودیت واقعی فشار |
باید براساس کمترین فشار مجاز بین سنسور، Clamp و Seal انتخابشده تعیین شود |
| Secondary Containment Rating در DN1 |
25 bar |
| Secondary Containment Burst Pressure در DN1 |
175 bar |
| متریال و اتصال فرایندی |
| Measuring Tube Material |
Stainless Steel 1.4539 (904L) |
| جنس Sensor Housing |
Stainless Steel 1.4301 (304) |
| Process Connection |
Tri-Clamp 1/2", DIN 11866 Line C, 3A |
| کد اتصال فرایندی |
STA |
| متریال اتصال Tri-Clamp |
Stainless Steel 1.4539 (904L) |
| Surface Roughness |
Ra ≤ 0.8 µm / 150 grit |
| نوع اتصال |
Welded Tri-Clamp, without internal seal |
| قطر داخلی مسیر DN1 |
1.1 mm |
| طول سنسور با اتصال STA |
296 mm |
| قطر Clamp |
1/2" |
| Sanitary Compatibility |
3A / EHEDG |
| ترانسمیتر و نمایشگر |
| Transmitter |
Proline Promass 83 |
| Housing |
Compact, Aluminium |
| جنس بدنه ترانسمیتر |
آلومینیوم دایکست با پوشش پودری |
| درجه حفاظت |
IP67 / NEMA 4X |
| نمایشگر |
LCD چهارخطی دارای نور پسزمینه |
| تعداد کاراکتر هر خط |
16 Characters |
| کنترل محلی |
Touch Control / Optical Keys |
| Language Group |
WEA |
| زبانهای نمایشگر |
English, German, Spanish, Italian, French, Dutch, Portuguese |
| تغذیه، خروجی و ارتباطات |
| Power Supply این پیکربندی |
85...260 VAC, 45...65 Hz |
| Current Output |
4-20 mA |
| Communication |
HART |
| Frequency Output |
دارد |
| Relay Output |
دارد |
| Status Input |
دارد |
| نوع Communication Board |
Flexible / Exchangeable Modules |
| Functional Safety |
SIL 2 – IEC 61508 / IEC 61511-1 |
| Cable Entry |
Gland M20 |
| شرایط محیطی و نصب |
| دمای محیط استاندارد |
-20...+60 °C |
| دمای محیط Option |
-40...+60 °C |
| دمای نگهداری |
-40...+80 °C |
| مقاومت در برابر ارتعاش |
Up to 1 g, 10...150 Hz |
| Straight Run ورودی |
نیاز ندارد |
| Straight Run خروجی |
نیاز ندارد |
| نیاز به Flow Conditioner |
ندارد |
| CIP Cleaning |
قابل انجام |
| SIP Cleaning |
قابل انجام |
| Configuration کد سفارش 83A01-ASTAAHAAAAAD |
| Measuring Tube Material |
Stainless Steel |
| Process Connection |
Tri-Clamp 1/2", 0.8 µm / 150 grit, 3A |
| Additional Test, Certificate |
Basic Version |
| Calibration |
0.1% 5-point, 0.0005 g/cc + Special Density, Traceable ISO/IEC 17025 |
| Approval |
Non-hazardous Area |
| Housing |
Compact IP67 NEMA 4X, Aluminium |
| Cable Entry |
Gland M20 |
| Power Supply; Display |
85-260 VAC; WEA, 4-line + Touch Control |
| Display Languages |
DE + EN + FR + IT + ES + PT + NL |
| Adjustment; Software Feature |
Default Liquid; Basic Version |
| Output; Input |
4-20 mA SIL HART + Frequency + Relay + Status Input |
| Output Modules |
Exchangeable |
توضیحات محصول

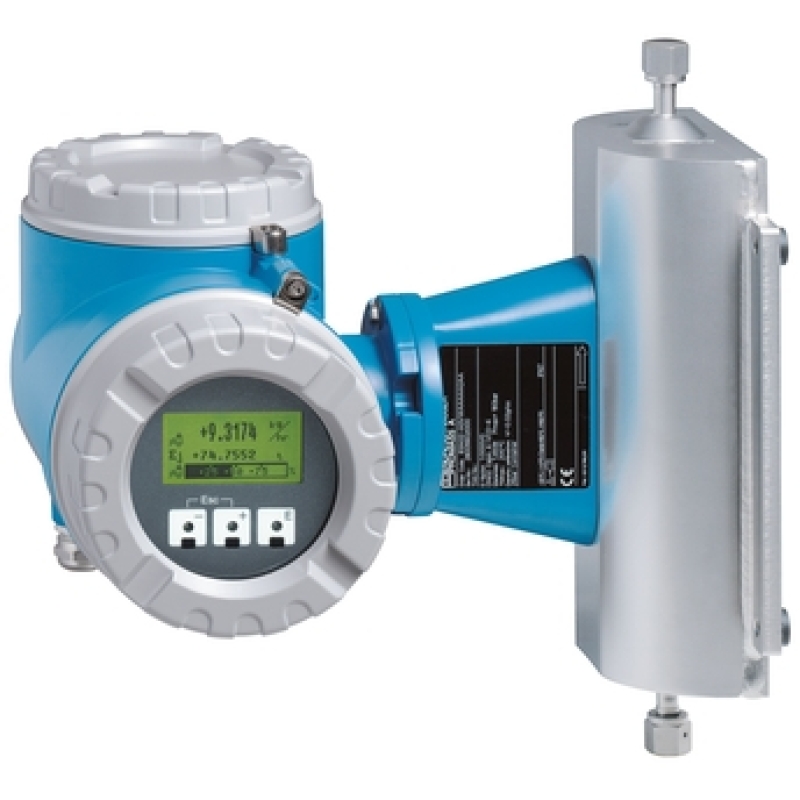

فلومتر Endress+Hauser Proline Promass 83A01 یکی از مدلهای خانواده Promass A برای اندازهگیری دقیق کوچکترین دبیهای جرمی است. این دستگاه براساس اصل اندازهگیری Coriolis کار میکند و دبی جرمی را بدون نیاز به محاسبه براساس فشار، دما یا چگالی سیال بهصورت مستقیم اندازهگیری میکند.
Promass 83A01 علاوه بر Mass Flow، امکان اندازهگیری چگالی و دمای سیال را فراهم میکند و ترانسمیتر سری 83 نیز قابلیتهای پردازشی، نمایش و ارتباطی متنوعی در اختیار سیستم کنترل قرار میدهد.
سایز DN1 برای اندازهگیری دبیهای بسیار پایین
این مدل دارای سایز DN1 معادل 1/24 اینچ است و کوچکترین سایز در خانواده Promass A محسوب میشود.
محدوده Full Scale دبی جرمی مایعات برای DN1 برابر 20 kg/h است. به همین دلیل این مدل برای فرایندهایی مناسب است که مقدار عبوری سیال بسیار کم است اما اندازهگیری دقیق و پایدار آن اهمیت بالایی دارد.
Zero Point Stability
پایداری نقطه صفر Promass A در سایز DN1 برابر 0.001 kg/h است.
Zero Point Stability در اندازهگیری Low Flow اهمیت ویژهای دارد؛ زیرا هرچه دبی فرایند کاهش پیدا کند، سهم خطای مرتبط با پایداری نقطه صفر در خطای نهایی دستگاه بیشتر میشود.
دقت اندازهگیری
دقت پایه Promass 83A برای اندازهگیری دبی جرمی مایعات ±0.10 درصد مقدار خواندهشده است.
دقت پایه برای Mass Flow گازها ±0.50 درصد مقدار خواندهشده و دقت چگالی در شرایط مرجع ±0.0005 g/cm³ اعلام شده است.
کالیبراسیون پنجنقطهای Traceable
Configuration ارائهشده برای این دستگاه دارای کالیبراسیون دبی 0.1 درصد بهصورت 5-Point و کالیبراسیون چگالی 0.0005 g/cc به همراه Special Density است.
طبق اطلاعات Configuration این کد سفارش، کالیبراسیون دستگاه دارای قابلیت ردیابی براساس ISO/IEC 17025 است.
ساختار Single-tube
سنسور Promass A از طراحی Single-tube استفاده میکند. این ساختار برای اندازهگیری بسیار دقیق جریانهای پایین توسعه یافته و امکان اندازهگیری همزمان Flow، Density و Temperature را فراهم میکند.
فرکانس بالای نوسان Measuring Tube نیز باعث میشود عملکرد سیستم اندازهگیری تا حد زیادی در برابر ارتعاشات معمول خط فرایند پایدار باقی بماند.
اتصال Tri-Clamp 1/2 اینچ
یکی از مهمترین مشخصات این Configuration، استفاده از اتصال Tri-Clamp 1/2 اینچ است.
اتصال انتخابشده با کد STA مطابق DIN 11866 Line C و استاندارد 3A بوده و از استنلس استیل 1.4539 / 904L ساخته شده است.
سطح داخلی 0.8 میکرومتر
زبری سطح بخشهای در تماس با سیال در اتصال STA حداکثر Ra 0.8 µm معادل 150 grit است.
سطح پرداختشده و اتصال Tri-Clamp این نسخه را برای کاربردهایی که تمیزکاری مناسب مسیر سیال و استفاده از اتصالات بهداشتی اهمیت دارد، مناسب میکند.
سازگاری بهداشتی 3A
Promass A از اتصالات فرایندی بهداشتی پشتیبانی میکند و اتصال انتخابشده در این محصول از نوع Tri-Clamp دارای استاندارد 3A است.
خانواده Promass A همچنین دارای سازگاری بهداشتی 3A و EHEDG است و قابلیت انجام عملیات CIP و SIP را دارد.
فشار فرایندی این Configuration
اگرچه خانواده Promass A در برخی نسخهها و اتصالات برای فشارهای بسیار بالا طراحی شده است، این مقدار را نباید برای Configuration حاضر در نظر گرفت.
اتصال Tri-Clamp مورد استفاده در این دستگاه برای حداکثر فشار 16 bar معادل 232 psi در نظر گرفته شده است.
حداکثر فشار واقعی خط باید براساس ضعیفترین جزء مجموعه تعیین شود. فشار مجاز Clamp و Seal مورد استفاده ممکن است کمتر از 16 bar باشد؛ بنابراین مشخصات سازنده Clamp و Gasket نیز باید قبل از بهرهبرداری بررسی شود.
محدوده دمای سیال
محدوده دمای سنسور Promass A از 50- تا 200+ درجه سانتیگراد است.
با این حال در این Configuration به دلیل استفاده از اتصال Tri-Clamp، نوع Gasket و Clamp مورد استفاده نیز باید از نظر محدوده دما و فشار با شرایط واقعی فرایند سازگار باشد.
لوله اندازهگیری Stainless Steel 904L
Measuring Tube این دستگاه از Stainless Steel 1.4539 یا 904L ساخته شده است.
همین متریال در قسمت Wetted اتصال Tri-Clamp نیز استفاده شده و مقاومت مناسبی در برابر خوردگی برای طیف گستردهای از سیالات فرایندی فراهم میکند.
قطر داخلی مسیر
قطر داخلی مسیر اندازهگیری برای Promass A DN1 با اتصال Tri-Clamp انتخابشده برابر 1.1 میلیمتر است.
طول مجموعه سنسور با Process Connection نوع STA نیز حدود 296 میلیمتر اعلام شده است.
اندازهگیری گاز
Promass 83A01 علاوه بر مایعات برای اندازهگیری دبی جرمی گاز نیز قابل استفاده است.
در کاربردهای گازی، Full Scale واقعی براساس چگالی گاز در فشار و دمای واقعی فرایند محاسبه میشود و نمیتوان مقدار 20 kg/h مایعات را مستقیماً برای تمام گازها در نظر گرفت.
در سایزینگ گاز باید نوع گاز، فشار، دما، چگالی و افت فشار مجاز بهصورت همزمان بررسی شوند.
عدم نیاز به Straight Run
اصل اندازهگیری Coriolis به پروفایل سرعت سیال وابسته نیست؛ بنابراین برای Promass A الزام مشخصی برای طول مستقیم ورودی و خروجی وجود ندارد.
تجهیزاتی مانند زانویی، شیر و T-piece معمولاً بدون نیاز به Straight Run طولانی قابل نصب هستند، به شرط آنکه شرایطی مانند کاویتاسیون، خالی شدن Measuring Tube یا جریان نامناسب ایجاد نشود.
نمایشگر چهارخطی Touch Control
ترانسمیتر Promass 83 به LCD چهارخطی دارای نور پسزمینه مجهز است و هر خط قابلیت نمایش تا 16 کاراکتر را دارد.
کنترل محلی دستگاه با سه کلید نوری Touch Control انجام میشود؛ بنابراین بسیاری از تنظیمات بدون باز کردن Housing قابل انجام هستند.
Language Group نوع WEA
نمایشگر این Configuration از گروه زبان WEA یا Western Europe and America استفاده میکند.
زبانهای قابل استفاده شامل انگلیسی، آلمانی، اسپانیایی، ایتالیایی، فرانسوی، هلندی و پرتغالی هستند.
تغذیه 85 تا 260 ولت AC
منبع تغذیه انتخابشده برای این Promass 83A01 برابر 85 تا 260 ولت AC با فرکانس 45 تا 65 هرتز است.
این محدوده وسیع ولتاژ ورودی امکان استفاده از دستگاه را در بسیاری از سیستمهای برق صنعتی فراهم میکند.
خروجی 4–20mA HART
خروجی اصلی این Configuration از نوع 4–20mA همراه با HART است. سیگنال آنالوگ برای انتقال مقدار اندازهگیریشده به PLC، DCS یا سایر تجهیزات کنترل قابل استفاده است.
پروتکل HART نیز امکان ارتباط دیجیتال، دریافت اطلاعات دستگاه، پیکربندی و انجام عملیات عیبیابی را فراهم میکند.
Frequency، Relay و Status Input
برخلاف برخی Configurationهای سادهتر Promass 83، این نسخه دارای مجموعه کاملتری از ورودی و خروجیها است.
علاوه بر خروجی 4–20mA HART، خروجی Frequency، یک Relay Output و یک Status Input نیز در این Configuration وجود دارند.
ماژولهای ورودی و خروجی این نسخه از نوع Exchangeable هستند و در ساختار Flexible Communication Board قرار میگیرند.
SIL 2
گزینه خروجی انتخابشده برای این دستگاه در خانواده Promass 83 برای کاربردهای Functional Safety SIL 2 مطابق IEC 61508 و IEC 61511-1 پشتیبانی میشود.
بدنه Compact آلومینیومی
سنسور و ترانسمیتر این Configuration بهصورت Compact روی یک مجموعه نصب شدهاند.
Housing ترانسمیتر از نوع Powder-coated Die-cast Aluminium است و درجه حفاظت مجموعه IP67 / NEMA 4X اعلام شده است.
شرایط محیطی
محدوده دمای محیط استاندارد Promass 83A از 20- تا 60+ درجه سانتیگراد است و نسخه اختیاری دستگاه میتواند تا 40- درجه سانتیگراد نیز مورد استفاده قرار گیرد.
محدوده دمای نگهداری دستگاه 40- تا 80+ درجه سانتیگراد است.
کاربردهای Promass 83A01 DN1
Promass 83A01 برای اندازهگیری و کنترل دقیق دبیهای بسیار پایین در سیستمهای دوزینگ و تزریق، تجهیزات آزمایشگاهی، خطوط Pilot، فرایندهای تولید مواد شیمیایی، سیستمهای اندازهگیری دقیق و فرایندهایی که مصرف مقدار کمی سیال باید کنترل شود مناسب است.
اتصال Tri-Clamp با استاندارد 3A نیز این Configuration را برای کاربردهایی که اتصال بهداشتی و قابلیت تمیزکاری مسیر سیال اهمیت دارد مناسبتر میکند.
جمعبندی
فلومتر جرمی کوریولیس Endress+Hauser Promass 83A01 DN1 یک فلومتر Single-tube برای اندازهگیری بسیار دقیق دبیهای کم است که محدوده دبی جرمی مایعات آن تا 20 kg/h و Zero Point Stability آن 0.001 kg/h است.
کد سفارش 83A01-ASTAAHAAAAAD بهطور مشخص دارای Measuring Tube از Stainless Steel 904L، اتصال Tri-Clamp 1/2" با استاندارد 3A و سطح Ra≤0.8µm، کالیبراسیون پنجنقطهای Traceable، بدنه Compact آلومینیومی IP67/NEMA4X، تغذیه 85–260VAC، نمایشگر چهارخطی Touch Control و خروجیهای 4–20mA HART، Frequency، Relay و Status Input است.
