اصل اندازهگیری
اساس عملکرد Promag 10H بر قانون القای الکترومغناطیسی فارادی است. در این روش، سیال رسانا هنگام عبور از میدان مغناطیسی ایجادشده در سنسور، ولتاژی متناسب با سرعت جریان تولید میکند.
این ولتاژ توسط الکترودهای اندازهگیری دریافت شده و با درنظرگرفتن سطح مقطع لوله، مقدار دبی حجمی محاسبه میشود. به همین دلیل در مسیر اندازهگیری هیچ قطعه مکانیکی متحرکی وجود ندارد.
محدوده سایز و دبی
خانواده Promag 10H در سایزهای DN2 تا DN150 معادل حدود 1/12 تا 6 اینچ ارائه میشود و محدوده سرعت اندازهگیری آن تقریباً از 0.01 تا 10 متر بر ثانیه است.
حداکثر ظرفیت اندازهگیری این خانواده تا حدود 600 مترمکعب بر ساعت میرسد. برای مدل DN80 یا 3 اینچ محدوده دبی پیشنهادی حدود 90 تا 3000 لیتر بر دقیقه است.
لاینر، متریال و دمای فرایندی
یکی از ویژگیهای مهم این فلومتر استفاده از لاینر PFA در لوله اندازهگیری است.
سنسور برای دمای سیال حدود 20- تا 150+ درجه سانتیگراد طراحی شده و آببندهایی مانند EPDM، Viton و Kalrez بسته به پیکربندی قابل انتخاب هستند.
فشار قابل تحمل تجهیز به سایز سنسور، نوع اتصال فرایندی و آببند انتخابشده بستگی دارد و در برخی پیکربندیهای خانواده میتواند تا حدود 40 بار برسد.
اتصالات بهداشتی

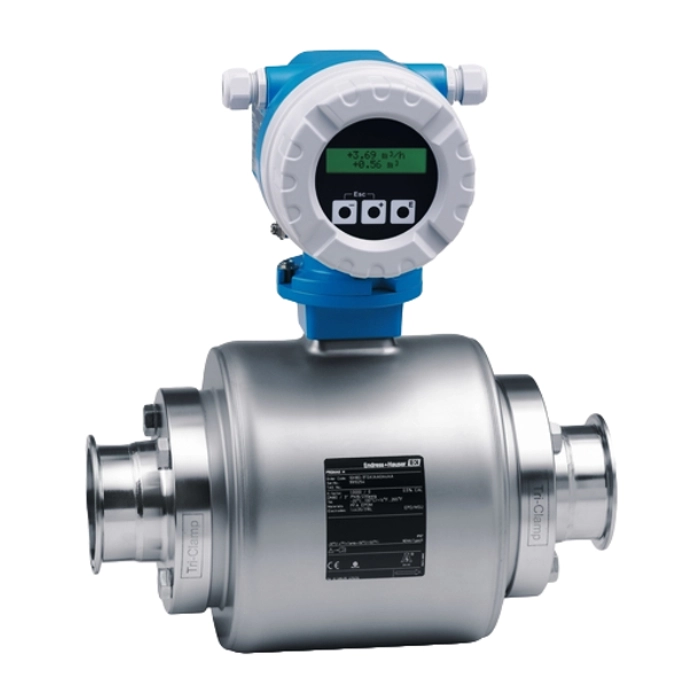

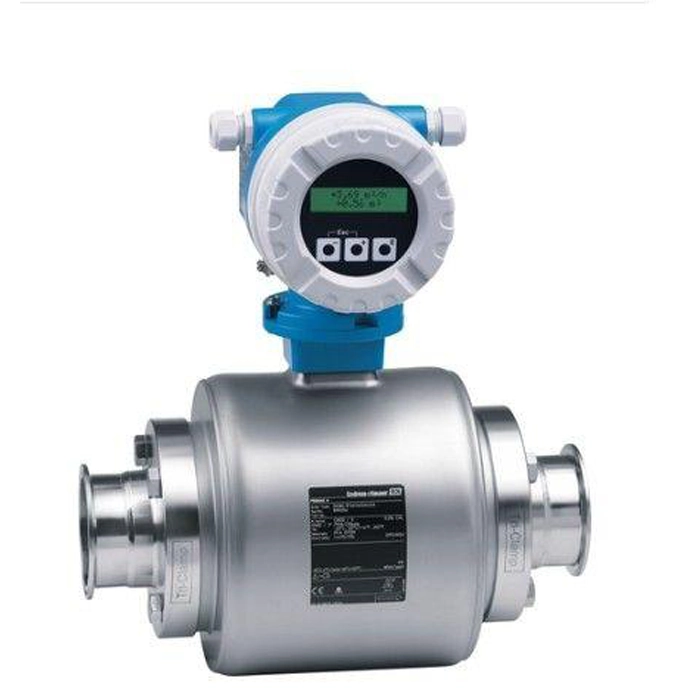

Promag 10H مجموعه گستردهای از اتصالات فرایندی بهداشتی مانند Tri-Clamp، اتصال جوشی، DIN 11851، DIN 11864، SMS، ASME BPE، ISO 2037 و انواع فلنجها را ارائه میکند.
بخشهای در تماس با فرایند در بسیاری از پیکربندیها از استنلساستیل 1.4404 / 316L ساخته شدهاند.
طراحی بهداشتی سنسور امکان استفاده در فرایندهای شستوشوی CIP و SIP را نیز فراهم میکند.

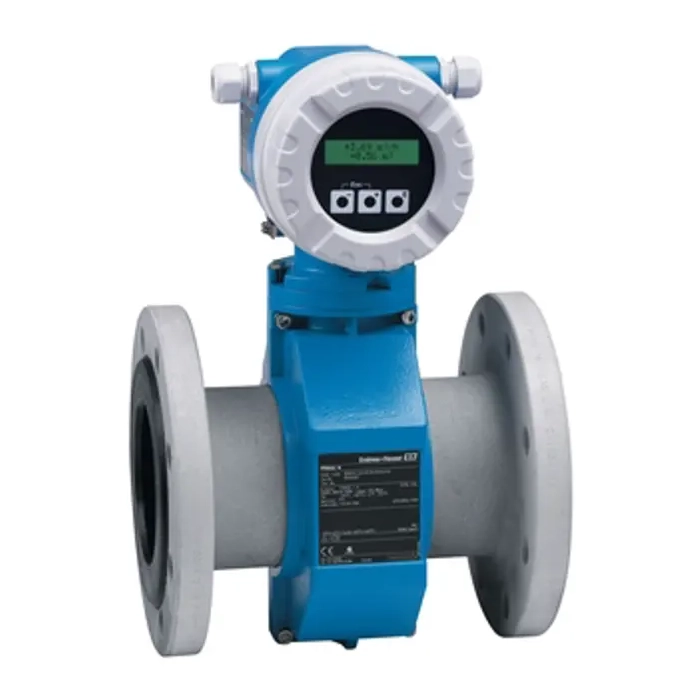

نسخه Compact و Remote

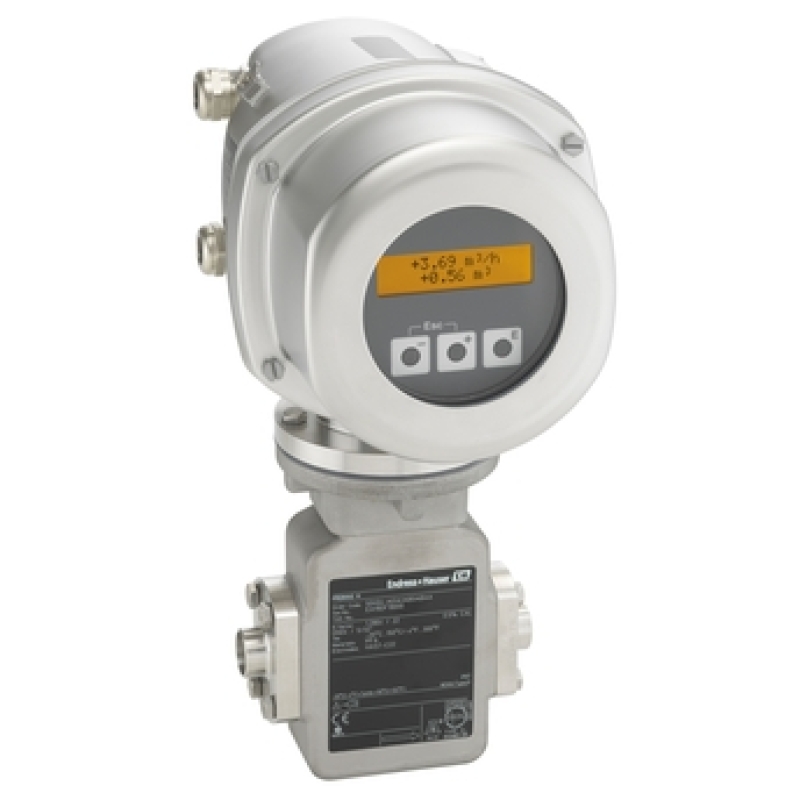

این خانواده در دو ساختار Compact و Remote ارائه میشود. در نسخه Compact، سنسور و ترانسمیتر یک مجموعه واحد هستند.
در نسخه Remote، سنسور و ترانسمیتر بهصورت جداگانه نصب شده و از طریق کابل به یکدیگر متصل میشوند. این ساختار برای نقاط دارای دمای محیطی نامناسب، ارتعاش زیاد یا محدودیت نصب مناسب است.
در نسخه Remote، حداکثر طول کابل به هدایت الکتریکی سیال و شرایط نصب بستگی دارد. در صورت فعال بودن قابلیت Empty Pipe Detection یا EPD، حداکثر طول کابل طبق مشخصات ارائهشده ۱۰ متر است.
خروجی و ارتباطات
ترانسمیتر Promag 10 دارای نمایشگر دوخطی و امکان تنظیم محلی دستگاه است.
خروجی اصلی آن 4 تا 20 میلیآمپر Active است و ارتباط HART نیز روی همین خروجی جریان قابل استفاده است.
علاوه بر آن، خروجی Pulse/Status از نوع Open Collector برای ارسال پالس، اعلام وضعیت، تشخیص خطا، تشخیص لوله خالی و اعلام Limit Value در دسترس است.
حداکثر فرکانس خروجی پالس 100 هرتز بوده و عرض پالس بین 5 تا 2000 میلیثانیه قابل تنظیم است.
دقت اندازهگیری
حداکثر خطای اندازهگیری خروجی پالس برابر با ±0.5% مقدار خواندهشده ±2 mm/s اعلام شده است.
تکرارپذیری نیز حداکثر ±0.2% مقدار خواندهشده ±2 mm/s است.
به دلیل طراحی بدون مانع داخلی، در صورتی که سنسور در خط لولهای با قطر نامی یکسان نصب شود، افت فشار اضافی قابل توجهی ایجاد نمیکند.
نکات نصب
برای نصب صحیح، توصیه میشود تا حد امکان قبل از سنسور حداقل 5 × DN و بعد از آن حداقل 2 × DN مسیر مستقیم وجود داشته باشد.
نصب عمودی برای خطوطی که نیاز به تخلیه خودکار دارند مناسبتر است. در نصب افقی نیز محور الکترودهای اندازهگیری باید افقی قرار گیرد تا تجمع حبابهای هوا روی الکترودها باعث خطای اندازهگیری نشود.
نصب فلومتر در سمت مکش پمپ به دلیل احتمال ایجاد فشار منفی و بروز اختلال در اندازهگیری توصیه نمیشود.
درجه حفاظت و کاربردهای بهداشتی
درجه حفاظت استاندارد سنسور و ترانسمیتر IP67 / NEMA 4X است.
محدوده دمای محیط ترانسمیتر حدود 20- تا 60+ درجه سانتیگراد و محدوده دمای محیط سنسور حدود 40- تا 60+ درجه سانتیگراد است.
خانواده Promag 10H برای کاربردهای صنایع غذایی و بهداشتی طراحی شده و گزینههایی مانند 3-A، EHEDG و انطباق با FDA و USP Class VI در پیکربندیهای مربوطه ارائه میشوند.
جمعبندی
Promag 10H راهکاری مناسب برای اندازهگیری دقیق دبی مایعات رسانا در خطوط فرایندی و بهداشتی است. طراحی بدون قطعات متحرک، لاینر PFA، قابلیت CIP/SIP، اتصالات بهداشتی متنوع، خروجی 4–20 mA، Pulse و امکان انتخاب نصب Compact یا Remote، این مدل را برای صنایع غذایی، نوشیدنی، لبنی و بسیاری از فرایندهای شیمیایی مناسب کرده است.
جدول مشخصات فنی Proline Promag 10H – DN80 / 3"
| عنوان |
مشخصات فنی |
| نوع محصول |
فلومتر الکترومغناطیسی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 10H |
| کاربرد |
اندازهگیری دبی حجمی دوطرفه مایعات در صنایع غذایی، بهداشتی و فرایندی |
| اصل اندازهگیری |
الکترومغناطیسی براساس قانون القای فارادی |
| سیال قابل اندازهگیری |
مایعات رسانا |
| حداقل هدایت الکتریکی سیال |
حداقل 50 µS/cm |
| سایز سنسور |
DN80، معادل 3 اینچ |
| نوع اتصال فرایندی |
اتصال کلمپی بهداشتی Tri-Clamp، استنلساستیل |
| اتصال کلمپی DN80 |
Tri-Clamp L14 AM7 برای لوله 3 اینچ |
| جنس اتصال فرایندی |
استنلساستیل 1.4404 / 316L |
| آببند |
EPDM |
| محدوده دمای آببند EPDM |
20- تا 150+ درجه سانتیگراد |
| جنس الکترود |
استنلساستیل 316 / 1.4435 طبق مشخصات پیکربندی ارائهشده |
| جنس لاینر داخلی |
PFA |
| جنس لوله اندازهگیری |
استنلساستیل 1.4301 / 304 |
| جنس بدنه سنسور |
استنلساستیل 1.4301 / 304 |
| دقت اندازهگیری |
حداکثر خطا ±0.5% مقدار خواندهشده ±2 mm/s |
| تکرارپذیری |
حداکثر ±0.2% مقدار خواندهشده ±2 mm/s |
| محدوده سرعت اندازهگیری |
حدود 0.01 تا 10 متر بر ثانیه |
| محدوده عملیاتی |
بیشتر از 1000:1 |
| محدوده دبی پیشنهادی DN80 |
حدود 90 تا 3000 لیتر بر دقیقه |
| محدوده دبی معادل DN80 |
حدود 5.4 تا 180 مترمکعب بر ساعت |
| Full Scale پیشفرض DN80 |
750 لیتر بر دقیقه، معادل حدود 45 مترمکعب بر ساعت |
| Low Flow Cutoff پیشفرض DN80 |
حدود 12 لیتر بر دقیقه |
| مقدار پالس پیشفرض DN80 |
حدود 5 لیتر به ازای هر پالس |
| افت فشار |
در نصب با قطر نامی یکسان، افت فشار اضافی ندارد |
| نوع نصب ترانسمیتر |
Remote؛ ترانسمیتر جدا از سنسور نصب میشود |
| جنس هد / ترانسمیتر |
آلومینیوم دایکست با پوشش پودری |
| نصب هد Remote |
قابل نصب روی دیوار یا لوله |
| اندازه کابل نسخه Remote |
براساس سفارش و شرایط نصب مشتری |
| حداکثر طول کابل Remote |
تابع هدایت الکتریکی سیال؛ تا حدود 200 متر در شرایط مجاز |
| حداکثر کابل با EPD فعال |
10 متر |
| نوع ورودی کابل |
M20 × 1.5 |
| گزینههای ورودی کابل |
M20 × 1.5، ½ NPT یا G ½ |
| تغذیه این پیکربندی |
20 تا 28 ولت AC یا 11 تا 40 ولت DC |
| تغذیه AC دیگر خانواده |
85 تا 250 ولت AC نیز در نسخه مربوطه قابل سفارش است |
| فرکانس تغذیه AC |
45 تا 65 هرتز |
| توان مصرفی با 20–28 VAC |
کمتر از 8 VA شامل سنسور |
| توان مصرفی با 11–40 VDC |
کمتر از 6 وات شامل سنسور |
| نمایشگر |
نمایشگر دوخطی، بدون نور پسزمینه |
| نحوه کار با نمایشگر |
عملکرد محلی توسط کلیدهای روی ترانسمیتر |
| خروجی آنالوگ |
4 تا 20 میلیآمپر Active |
| ارتباط HART |
روی خروجی جریان 4–20 mA |
| بار خروجی جریان |
کمتر از 700 اهم؛ برای HART حداقل 250 اهم |
| خروجی پالس / وضعیت |
خروجی Passive از نوع Open Collector |
| ظرفیت خروجی Pulse/Status |
حداکثر 30 V DC / 250 mA |
| حداکثر فرکانس پالس |
100 هرتز |
| عرض پالس |
قابل تنظیم از 5 تا 2000 میلیثانیه |
| کاربرد خروجی Status |
اعلام خطا، تشخیص لوله خالی، تشخیص جریان و Limit Value |
| ایزولاسیون الکتریکی |
ورودی، خروجی و تغذیه از یکدیگر Galvanically Isolated هستند |
| نوع گواهینامه این پیکربندی |
بدون گواهینامه ویژه، طبق اطلاعات سفارش ارائهشده |
| محیط استفاده این پیکربندی |
مناطق معمولی و Non-Hazardous |
| قابلیتهای بهداشتی خانواده |
مناسب کاربردهای بهداشتی؛ دارای گزینههای 3-A، EHEDG، FDA و USP Class VI |
| قابلیت شستوشو |
مناسب CIP و SIP |
| محدوده دمای سیال |
20- تا 150+ درجه سانتیگراد |
| فشار نامی اتصال Tri-Clamp در DN80 |
تا PN16 یا حدود 16 بار برای اتصال L14 AM7 این سایز |
| درجه حفاظت |
IP67 / NEMA 4X برای سنسور و ترانسمیتر |
| دمای محیط ترانسمیتر |
20- تا 60+ درجه سانتیگراد |
| دمای محیط سنسور |
40- تا 60+ درجه سانتیگراد |
| مقاومت در برابر شوک و ارتعاش |
تا شتاب 2g مطابق IEC 68-2-6 |
| قطر داخلی مسیر اندازهگیری DN80 |
حدود 72.6 تا 72.9 میلیمتر، وابسته به اتصال |
| طول پایه سنسور DN80 |
حدود 140 میلیمتر؛ طول نهایی به اتصال فرایندی بستگی دارد |
| وزن نسخه Compact در DN80 |
حدود 7.4 کیلوگرم در پیکربندی مرجع DIN |
| وزن سنسور Remote در DN80 |
حدود 6 کیلوگرم در پیکربندی مرجع DIN |
| وزن ترانسمیتر Remote |
حدود 3.1 کیلوگرم |
| جهت نصب |
افقی یا عمودی؛ نصب عمودی برای خطوط Self-Emptying مناسبتر است |
| طول مستقیم ورودی پیشنهادی |
حداقل 5 × DN |
| طول مستقیم خروجی پیشنهادی |
حداقل 2 × DN |
| قابلیت تشخیص لوله خالی |
Empty Pipe Detection یا EPD |
| محل نصب نسبت به پمپ |
نصب در سمت مکش پمپ توصیه نمیشود |
اتصال Tri-Clamp برای DN80 / 3" در این پیکربندی بهصورت L14 AM7 با جنس 1.4404 / 316L در نظر گرفته شده است. محدوده دبی پیشنهادی این سایز نیز حدود 90 تا 3000 لیتر بر دقیقه است.
برای بیان مشخصات دقت، عبارت «حداکثر خطای اندازهگیری ±0.5% مقدار خواندهشده ±2 mm/s» از عبارت کلی «دقت کالیبراسیون 0.5%» دقیقتر و فنیتر است.
