اصل اندازهگیری
اساس اندازهگیری این دستگاه بر قانون القای فارادی است. سیال رسانا هنگام عبور از میدان مغناطیسی داخل سنسور، ولتاژی متناسب با سرعت جریان ایجاد میکند.
این ولتاژ توسط دو الکترود دریافت شده و با استفاده از سرعت جریان و سطح مقطع لوله، مقدار دبی حجمی محاسبه میشود.
دستگاه فاقد قطعات مکانیکی متحرک در مسیر جریان است و در نصب با قطر یکسان، از DN8 به بالا افت فشار اضافی ناشی از خود سنسور ایجاد نمیکند.
اتصال فرایندی Welding Nipple
حرف U در این کد به اتصال Welding Nipple مطابق استاندارد EN 10357 / DIN 11850 با جنس استنلساستیل 1.4404 / F316L مربوط است.
برای سایز DN80، این اتصال مناسب لوله 85 × 2 mm بوده و طول نصب کل این پیکربندی حدود 280 میلیمتر است.
زبری سطح اتصال فرایندی نیز حداکثر Ra ≤ 0.8 µm در نظر گرفته شده است.
ساختار آببندی
این نوع اتصال در گروه Aseptic Gasket Seal قرار میگیرد. برای سایزهای DN40 تا DN150 امکان استفاده از آببندهای EPDM و Silicone وجود دارد.
در صورتی که نوع دقیق آببند برای همین کد سفارش اهمیت دارد، بهتر است گزینه EPDM با Order Code Breakdown، پلاک تجهیز یا برگه سفارش همان دستگاه نیز تطبیق داده شود.
لاینر و شرایط فرایندی
سنسور دارای لاینر PFA است و برای محدوده دمای سیال حدود 20- تا 150+ درجه سانتیگراد طراحی شده است.
حداقل هدایت الکتریکی برای اکثر مایعات 5 µS/cm و برای آب Demineralized حداقل 20 µS/cm است.
این خانواده قابلیت شستوشوی CIP و SIP داشته و برای کاربردهای بهداشتی با گزینههایی مانند 3-A و EHEDG مناسب است.
محدوده دبی DN80
برای سایز DN80، محدوده دبی پیشنهادی حدود 90 تا 3000 لیتر بر دقیقه است که معادل حدود 5.4 تا 180 مترمکعب بر ساعت خواهد بود.
مقدار Full Scale کارخانه برای خروجی جریان 750 لیتر بر دقیقه است. مقدار Pulse برابر 5 لیتر به ازای هر پالس و Low Flow Cutoff حدود 12 لیتر بر دقیقه در نظر گرفته شده است.

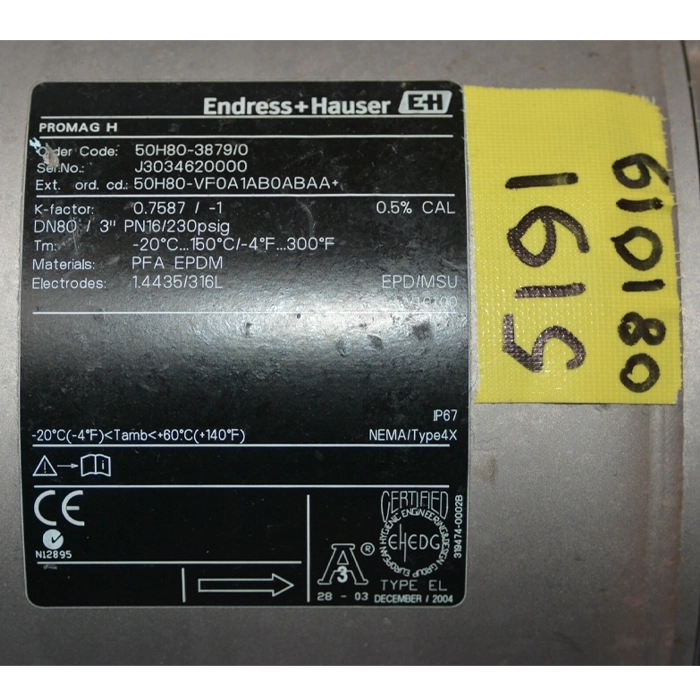

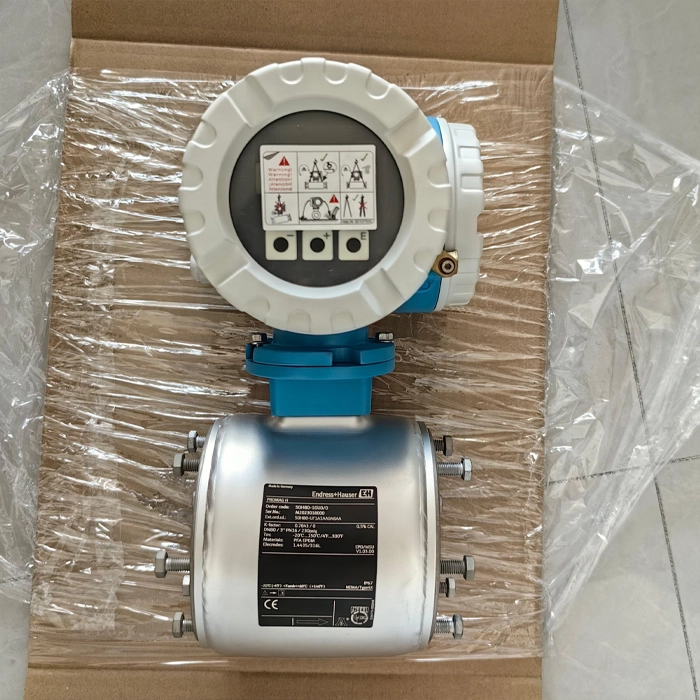

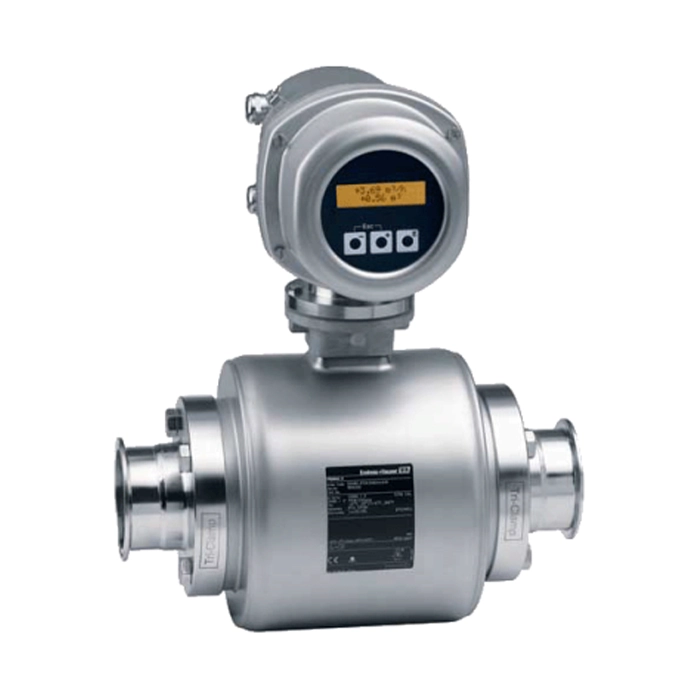

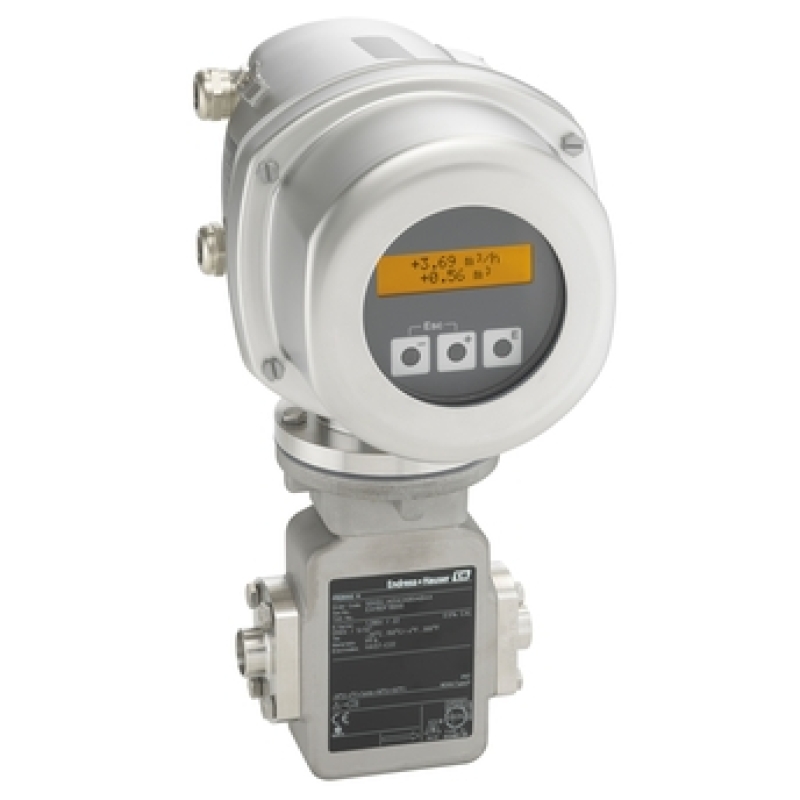

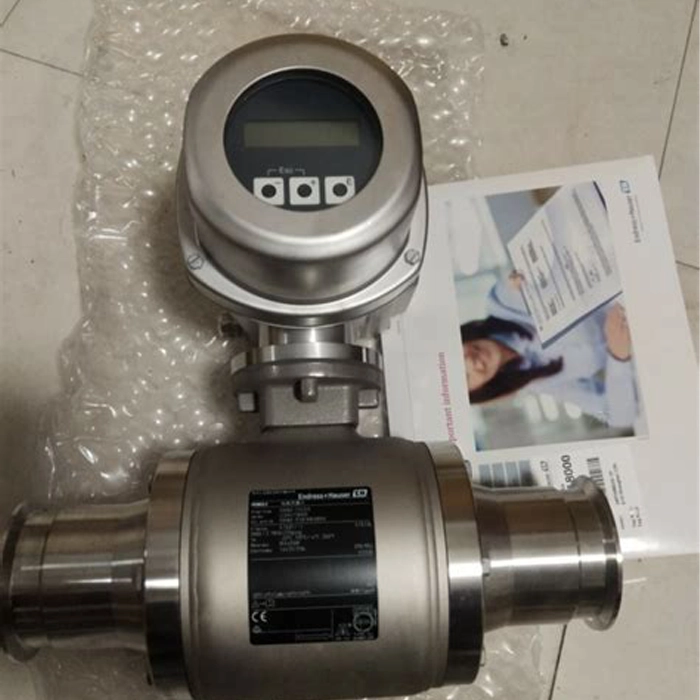

جدول مشخصات فنی Promag 50H80 مدل 50H80-UF0A1AA0AAAA
| عنوان |
مشخصات نهایی |
| نوع محصول |
فلومتر الکترومغناطیسی بهداشتی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 50H |
| کد کامل |
50H80-UF0A1AA0AAAA |
| سایز سنسور |
DN80، معادل 3 اینچ |
| متغیر اندازهگیری |
دبی حجمی مایعات رسانا |
| اصل اندازهگیری |
الکترومغناطیسی بر اساس قانون القای فارادی |
| نوع اتصال فرایندی |
اتصال جوشی استیل |
| نوع دقیق اتصال |
Welding Nipple |
| استاندارد اتصال |
EN 10357 / DIN 11850 |
| سایز لوله متناظر |
85 × 2 میلیمتر |
| جنس اتصال فرایندی |
استنلساستیل 1.4404 / F316L |
| نوع آببند |
EPDM |
| ساختار آببندی |
Aseptic Gasket Seal |
| جنس الکترود |
استنلساستیل 1.4435 / 316L |
| تعداد الکترود اندازهگیری |
دو عدد |
| الکترود تشخیص لوله خالی |
دارد |
| لاینر داخلی |
PFA |
| جنس لوله اندازهگیری |
استنلساستیل 1.4301 / 304 |
| جنس بدنه سنسور |
استنلساستیل 1.4301 / 304 |
| زبری سطح لاینر PFA |
حداکثر Ra ≤ 0.4 µm |
| زبری سطح الکترود |
حدود Ra ≤ 0.3 تا 0.5 µm |
| زبری سطح اتصال جوشی |
حداکثر Ra ≤ 0.8 µm |
| قطر داخلی اتصال |
حدود 81 میلیمتر |
| قطر داخلی سنسور PFA |
حدود 72.6 میلیمتر |
| طول نصب کل |
حدود 280 میلیمتر |
| فشار نامی اتصال استاندارد |
PN16 |
| دقت کالیبراسیون |
0.5% |
| حداکثر خطای اندازهگیری |
±0.5% مقدار خواندهشده ±1 mm/s |
| دقت اختیاری خانواده |
±0.2% مقدار خواندهشده ±2 mm/s |
| تکرارپذیری |
حداکثر ±0.1% مقدار خواندهشده ±0.5 mm/s |
| نوع گواهینامه |
بدون گواهینامه ویژه |
| محیط استفاده |
مناطق معمولی و Non-Hazardous |
| نوع هد |
Compact؛ هد روی سنسور نصب میشود |
| جنس هد |
آلومینیوم دایکست با پوشش محافظ |
| کابل مدل Remote |
ندارد |
| نوع گلند / Cable Entry |
M20 × 1.5 |
| تغذیه |
85 تا 260 ولت AC |
| فرکانس تغذیه |
45 تا 65 هرتز |
| توان مصرفی |
کمتر از 15 VA شامل سنسور |
| نمایشگر |
LCD دوخطی روشنشونده، 16 کاراکتر در هر خط |
| کنترل محلی |
سه کلید و Quick Setup |
| خروجی جریان |
0/4 تا 20 میلیآمپر |
| ارتباط |
HART |
| خروجی فرکانس / پالس |
Passive Open Collector |
| حداکثر خروجی |
30 VDC / 250 mA |
| محدوده فرکانس خروجی |
2 تا 1000 هرتز؛ حداکثر 1250 هرتز |
| محدوده دبی پیشنهادی |
90 تا 3000 لیتر بر دقیقه |
| محدوده دبی معادل |
حدود 5.4 تا 180 مترمکعب بر ساعت |
| Full Scale کارخانه |
750 لیتر بر دقیقه |
| Full Scale معادل |
حدود 45 مترمکعب بر ساعت |
| Pulse Value کارخانه |
5 لیتر به ازای هر پالس |
| Low Flow Cutoff |
12 لیتر بر دقیقه |
| محدوده سرعت اندازهگیری |
0.01 تا 10 متر بر ثانیه |
| سرعت بهینه جریان |
حدود 2 تا 3 متر بر ثانیه |
| محدوده عملیاتی |
بیشتر از 1000:1 |
| حداقل هدایت الکتریکی سیال |
5 µS/cm |
| حداقل هدایت آب بدون املاح |
20 µS/cm |
| محدوده دمای سیال |
20- تا 150+ درجه سانتیگراد |
| محدوده دمای EPDM |
20- تا 150+ درجه سانتیگراد |
| دمای محیط ترانسمیتر |
20- تا 60+ درجه سانتیگراد |
| دمای محیط سنسور |
40- تا 60+ درجه سانتیگراد |
| درجه حفاظت |
IP67 / NEMA 4X |
| مقاومت شوک و ارتعاش |
تا 2g مطابق IEC 68-2-6 |
| قابلیت CIP |
دارد |
| قابلیت SIP |
دارد |
| سازگاری بهداشتی خانواده |
3-A و EHEDG |
| انطباق آببند EPDM |
USP Class VI، FDA و 3-A طبق دیتاشیت |
| افت فشار |
در نصب با قطر نامی یکسان افت فشار اضافی ندارد |
| طول مستقیم ورودی پیشنهادی |
حداقل 5 × DN |
| طول مستقیم خروجی پیشنهادی |
حداقل 2 × DN |
| جهت نصب |
افقی یا عمودی؛ نصب عمودی برای خطوط Self-Emptying مناسبتر است |
