کد سفارش این محصول 10P25-E90A1AA095AA است و Configuration آن شامل بدنه Compact آلومینیومی IP67/NEMA4X، تغذیه 20–28VAC یا 11–40VDC، نمایشگر دوخطی، خروجی 4–20mA HART و Pulse Passive است.
جدول مشخصات فنی Promag 10P25 DN25
| عنوان |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
فلومتر الکترومغناطیسی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 10P |
| مدل |
Promag 10P25 |
| Order Code |
10P25-E90A1AA095AA |
| سایز اسمی |
DN25 |
| سایز اینچی |
1" |
| اصل اندازهگیری |
Electromagnetic / Faraday's Law |
| متغیر اندازهگیری مستقیم |
سرعت جریان سیال |
| متغیر خروجی اصلی |
دبی حجمی |
| نوع سیال |
مایعات رسانای الکتریکی |
| قطعات متحرک در مسیر سیال |
ندارد |
| نوع نصب این Configuration |
Compact |
| محدوده اندازهگیری DN25 |
| محدوده سرعت اندازهگیری |
Typically 0.01...10 m/s |
| Operable Flow Range |
> 1000:1 |
| Full Scale قابل تنظیم DN25 |
9...300 L/min |
| معادل محدوده Full Scale |
0.54...18 m³/h |
| Factory Full Scale برای DN25 |
75 L/min |
| معادل Factory Full Scale |
4.5 m³/h |
| Factory Pulse Value |
0.50 L |
| Factory Low Flow Cutoff |
1.00 L/min |
| سرعت بهینه پیشنهادی |
Approx. 2...3 m/s |
| دقت و عملکرد |
| Calibration این Configuration |
0.5% |
| Maximum Measured Error |
±0.5% of reading ±2 mm/s |
| خطای Current Output |
Additionally typically ±5 µA |
| Repeatability |
Max. ±0.2% of reading ±2 mm/s |
| Warm-up Time در شرایط مرجع |
30 min |
| مشخصات سیال |
| حداقل Conductivity |
≥ 50 µS/cm |
| مایعات غیررسانا |
قابل اندازهگیری نیستند |
| اندازهگیری روغنهای غیررسانا |
مناسب نیست |
| اندازهگیری آب و محلولهای رسانا |
مناسب است |
| Liner و الکترودها |
| Liner این Configuration |
PTFE |
| محدوده دمای PTFE |
-40...+130 °C |
| Electrode Material |
1.4435 / AISI 316L |
| Measuring Electrodes |
Stainless Steel 1.4435 / 316L |
| Reference Electrode |
دارد |
| Empty Pipe Detection Electrode |
در ساختار سنسور قابل استفاده است |
| Surface Roughness الکترود 316L |
Approx. Ra ≤ 0.3...0.5 µm |
| Process Connection و فشار |
| Process Connection این Configuration |
Special Version, TSP-No. to be specified |
| کلاس فشار دقیق این محصول |
از اطلاعات Configuration ارائهشده قابل تعیین نیست |
| گزینه عمومی EN برای DN25 |
Up to PN40 depending on version |
| گزینه عمومی ANSI برای DN25 |
Class 150 / Class 300 |
| گزینه عمومی JIS برای DN25 |
20K |
| گزینه عمومی AS |
Table E |
| Pressure Loss |
در صورت نصب در خط همسایز، عملاً افت فشار اضافی ناشی از سنسور ندارد |
| شرایط محیطی و حفاظت |
| دمای محیط ترانسمیتر |
-20...+60 °C |
| دمای محیط سنسور با فلنج Carbon Steel |
-10...+60 °C |
| دمای محیط سنسور با فلنج Stainless Steel |
-40...+60 °C |
| درجه حفاظت این Configuration |
IP67 / NEMA 4X |
| Shock / Vibration Resistance |
Up to 2 g |
| Approval این Configuration |
Non-hazardous Area |
| ترانسمیتر و نمایشگر |
| Transmitter |
Proline Promag 10 |
| Housing این Configuration |
Compact Aluminium |
| جنس Housing |
آلومینیوم دایکست با پوشش محافظ |
| نمایشگر |
2-line LCD |
| Backlight |
ندارد |
| تعداد کاراکتر نمایشگر |
16 Characters per line |
| اطلاعات پیشفرض نمایشگر |
Volume Flow و Totalizer |
| تعداد Totalizer |
1 عدد |
| کنترل محلی |
3 Push Buttons |
| Remote Operation |
HART / FieldCare |
| تغذیه الکتریکی |
| Power Supply این Configuration |
20...28 VAC / 11...40 VDC |
| فرکانس تغذیه AC |
45...65 Hz |
| Power Consumption با تغذیه AC |
< 8 VA including sensor |
| Power Consumption با تغذیه DC |
< 6 W including sensor |
| خروجی و ارتباطات |
| Output این Configuration |
4-20 mA HART + Passive Pulse |
| Current Output |
Active 4...20 mA |
| Communication |
HART |
| حداکثر Load خروجی جریان |
RL < 700 Ω |
| حداقل Load برای HART |
RL ≥ 250 Ω |
| Pulse / Status Output |
Passive, Open Collector |
| حداکثر مشخصات Pulse Output |
30 VDC / 250 mA |
| حداکثر Pulse Frequency |
100 Hz |
| Pulse Width |
Adjustable 5...2000 ms |
| Status Output |
قابل تنظیم برای Alarm، Empty Pipe، Flow Recognition و Limit Value |
| Galvanic Isolation |
ورودی، خروجی و تغذیه از یکدیگر ایزوله هستند |
| نصب |
| Inlet Straight Run |
≥ 5 × DN |
| Outlet Straight Run |
≥ 2 × DN |
| نصب عمودی |
مناسب؛ بهویژه با جریان از پایین به بالا |
| نصب افقی |
امکانپذیر با رعایت جهت صحیح محور الکترودها |
| Empty Pipe Detection |
قابل استفاده برای تشخیص لوله خالی یا نیمهپر |
| Potential Equalization |
الزامی برای اندازهگیری صحیح |
| Configuration کد سفارش 10P25-E90A1AA095AA |
| Liner |
PTFE |
| Process Connection |
Special Version, TSP-No. to be specified |
| Electrodes |
1.4435 / AISI 316L |
| Calibration |
0.5% |
| Additional Test |
Without |
| Approval |
Non-hazardous Area |
| Housing |
Compact Aluminium, IP67 / NEMA 4X |
| Cable, Remote Version |
Not Used |
| Cable Entry |
Special Version, TSP-No. to be specified |
| Power Supply; Display |
20-28 VAC / 11-40 VDC; 2-line Display, Push Buttons |
| Adjustment; Software Feature |
Factory Setup; Basic Version |
| Output; Input |
4-20 mA HART + Passive Pulse |
توضیحات محصول

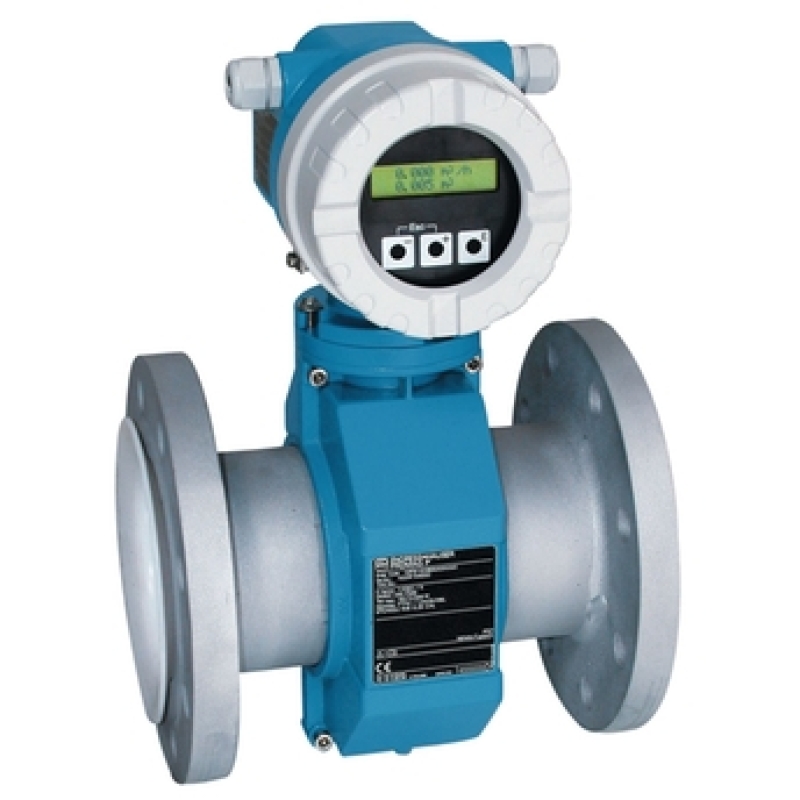

فلومتر Endress+Hauser Proline Promag 10P25 یک فلومتر مغناطیسی برای اندازهگیری دبی حجمی مایعات رسانا است. سنسور Promag P برای کاربردهای صنعتی و فرایندی طراحی شده و ترانسمیتر Promag 10 نیز وظیفه پردازش سیگنال، نمایش مقدار دبی و انتقال اطلاعات به سیستم کنترل را بر عهده دارد.
این روش اندازهگیری براساس قانون القای الکترومغناطیسی فارادی کار میکند و به دلیل نبود قطعات متحرک در مسیر سیال، افت فشار مکانیکی قابل توجهی در سنسور ایجاد نمیشود.
اصل اندازهگیری الکترومغناطیسی
در فلومتر Promag 10P، میدان مغناطیسی در داخل Measuring Tube ایجاد میشود. هنگامی که مایع رسانا از این میدان عبور میکند، ولتاژی در سیال القا میشود.
مقدار این ولتاژ با سرعت جریان رابطه مستقیم دارد و الکترودهای نصبشده در دو طرف لوله آن را دریافت میکنند. ترانسمیتر با استفاده از سرعت سیال و سطح مقطع لوله، Volume Flow را محاسبه میکند.
سایز DN25 معادل 1 اینچ
این محصول دارای سایز DN25 معادل 1 اینچ است.
برای این سایز، محدوده Full Scale قابل تنظیم تقریباً 9 تا 300 لیتر بر دقیقه است که معادل حدود 0.54 تا 18 مترمکعب بر ساعت خواهد بود.
محدوده سرعت جریان
محدوده سرعت اندازهگیری Promag 10P برای دستیابی به دقت مشخصشده معمولاً از 0.01 تا 10 متر بر ثانیه است.
Endress+Hauser برای بسیاری از کاربردهای معمول، سرعت جریان حدود 2 تا 3 متر بر ثانیه را محدوده مناسب عملکرد در نظر میگیرد.
مناسب مایعات رسانا
فلومترهای الکترومغناطیسی برای عملکرد به هدایت الکتریکی سیال نیاز دارند. حداقل Conductivity موردنیاز Promag 10P برابر 50 µS/cm است.
بنابراین این دستگاه برای آب، محلولهای شیمیایی رسانا، فاضلاب و بسیاری از مایعات صنعتی قابل استفاده است، اما برای مایعات غیررسانایی مانند اغلب هیدروکربنها و روغنها مناسب نیست.
لاینر PTFE
Liner انتخابشده برای این Configuration از نوع PTFE است.
PTFE به دلیل مقاومت شیمیایی مناسب، در بسیاری از خطوط مواد شیمیایی و فرایندهایی که سازگاری متریال با سیال اهمیت دارد استفاده میشود.
محدوده دمای سیال با PTFE
محدوده دمای اعلامشده برای Liner نوع PTFE در Promag P از سایز DN25 تا DN600 برابر 40- تا 130+ درجه سانتیگراد است.
در نسخه Compact، محدوده واقعی ترکیب دمای محیط و دمای سیال باید طبق نمودار Temperature Limit سازنده بررسی شود؛ بنابراین حداکثر 130°C در همه دماهای محیط بهصورت مستقل قابل استفاده نیست.
الکترود Stainless Steel 316L
الکترودهای انتخابشده برای این کد سفارش از متریال 1.4435 / AISI 316L ساخته شدهاند.
این متریال برای بسیاری از مایعات صنعتی و شیمیایی مناسب است و در Configuration حاضر برای Measuring Electrode و بخشهای مرتبط با اندازهگیری انتخاب شده است.
دقت 0.5 درصد
Calibration انتخابشده برای این محصول 0.5 درصد است.
Maximum Measured Error در مشخصات Promag 10P برابر ±0.5% مقدار خواندهشده ±2 mm/s اعلام شده است.
Repeatability نیز حداکثر ±0.2% مقدار خواندهشده ±2 mm/s است.
Process Connection ویژه
Process Connection این کد سفارش از نوع Special Version است و در Configuration عبارت TSP-No. to be specified برای آن درج شده است.
به همین دلیل نوع دقیق فلنج یا اتصال و همچنین Pressure Rating این دستگاه را نمیتوان فقط از روی کد Configuration ارائهشده تعیین کرد. برای مشخصشدن این موارد باید TSP اختصاصی همین دستگاه یا Nameplate آن بررسی شود.
فشار فرایندی
خانواده Promag P در سایز DN25 با استانداردهای مختلف اتصال فرایندی قابل ارائه است. برای نمونه، در نسخههای استاندارد EN امکان استفاده از PN40 و در نسخه ANSI گزینههای Class 150 و Class 300 وجود دارد.
با این حال چون Process Connection دستگاه حاضر Special TSP است، هیچیک از این کلاسهای فشار نباید بدون بررسی مدارک همان تجهیز به Configuration فعلی نسبت داده شوند.
تغذیه 20–28VAC یا 11–40VDC
تغذیه الکتریکی انتخابشده برای این Promag 10P25 برابر 20 تا 28 ولت AC یا 11 تا 40 ولت DC است.
توان مصرفی در حالت AC کمتر از 8 VA و در حالت DC کمتر از 6 W است که سنسور را نیز شامل میشود.
نمایشگر دوخطی
ترانسمیتر Promag 10 دارای نمایشگر LCD دوخطی است و در هر خط تا 16 کاراکتر نمایش میدهد.
در حالت استاندارد، مقدار Volume Flow و وضعیت Totalizer روی نمایشگر قابل مشاهده هستند.
کنترل محلی دستگاه نیز توسط سه کلید فشاری انجام میشود.
خروجی 4–20mA HART
خروجی اصلی این Configuration از نوع Active 4–20mA همراه با HART است.
سیگنال 4–20mA برای انتقال مقدار اندازهگیریشده به PLC، DCS یا سایر تجهیزات کنترلی استفاده میشود و HART نیز امکان ارتباط دیجیتال و پیکربندی تجهیز را فراهم میکند.
خروجی Pulse Passive
در کنار خروجی جریان، این Configuration دارای Pulse Output Passive نیز هست.
خروجی Pulse بهصورت Open Collector بوده و مشخصات آن تا 30VDC / 250mA است. حداکثر فرکانس Pulse نیز 100Hz اعلام شده است.
Pulse Width را میتوان در محدوده 5 تا 2000 میلیثانیه تنظیم کرد.
Empty Pipe Detection
Promag P قابلیت Empty Pipe Detection یا EPD دارد که برای تشخیص خالی یا نیمهپر بودن Measuring Tube استفاده میشود.
این قابلیت بهویژه در خطوطی که احتمال خالی شدن لوله یا تغییر وضعیت پرشدگی وجود دارد، میتواند از ثبت اندازهگیری نامعتبر جلوگیری کند.
نحوه نصب
برای دستیابی به دقت مشخصشده، Endress+Hauser توصیه میکند قبل از سنسور حداقل 5 × DN و پس از آن حداقل 2 × DN مسیر مستقیم در نظر گرفته شود.
در نصب افقی، محور Measuring Electrode باید بهصورت افقی قرار گیرد تا حبابهای هوا باعث قطع موقت تماس الکترود با سیال نشوند.
نصب عمودی با جریان از پایین به بالا نیز برای بسیاری از کاربردها گزینه مناسبی است.
افت فشار
Promag 10P هیچ مانع مکانیکی یا عضو متحرکی در مسیر جریان ندارد. اگر سنسور با همان قطر اسمی خط نصب شود، افت فشار قابل توجهی توسط خود فلومتر ایجاد نمیشود.
در صورت استفاده از Reducer یا Expander برای نصب سنسور روی خطی با قطر متفاوت، افت فشار مربوط به این اتصالات باید جداگانه محاسبه شود.
بدنه Compact آلومینیومی
Configuration این محصول از نوع Compact است؛ یعنی سنسور Promag P و ترانسمیتر Promag 10 بهصورت یک مجموعه یکپارچه نصب شدهاند.
Housing ترانسمیتر از نوع Aluminium بوده و درجه حفاظت مجموعه IP67 / NEMA 4X است.
به دلیل Compact بودن این نسخه، Cable مربوط به Remote Version در Configuration با عبارت Not Used مشخص شده است.
Cable Entry ویژه
Cable Entry این دستگاه نیز مانند Process Connection بهصورت Special Version انتخاب شده و TSP اختصاصی برای آن موردنیاز است.
نوع دقیق Cable Entry را نباید بهصورت پیشفرض M20، NPT یا G در نظر گرفت؛ زیرا Configuration این کد سفارش صراحتاً آن را Special Version معرفی کرده است.
مناسب محیط Non-Hazardous
Approval انتخابشده برای این کد سفارش Non-hazardous Area است.
بنابراین این Configuration مشخص نباید بهعنوان نسخه دارای ATEX، IECEx یا سایر تاییدیههای Explosion Protection معرفی شود.
کاربردهای Promag 10P25 DN25
Promag 10P25 برای اندازهگیری جریان مایعات رسانا در خطوط صنعتی، سیستمهای آب و فرایند، واحدهای شیمیایی، خطوط محلولهای خورنده سازگار با PTFE و کاربردهایی که به خروجی 4–20mA/HART نیاز دارند قابل استفاده است.
ترکیب Liner از جنس PTFE و الکترودهای 316L نیز این Configuration را برای طیف وسیعی از سیالات رسانای صنعتی مناسب میکند؛ البته سازگاری شیمیایی هر سیال باید قبل از انتخاب نهایی بررسی شود.
جمعبندی
فلومتر مغناطیسی Endress+Hauser Promag 10P25 DN25 یک دبیسنج الکترومغناطیسی 1 اینچ برای اندازهگیری مایعات رسانا است که محدوده سرعت اندازهگیری آن معمولاً 0.01 تا 10 m/s و Full Scale قابل تنظیم آن در سایز DN25 حدود 9 تا 300 L/min است.
کد سفارش 10P25-E90A1AA095AA بهطور مشخص دارای PTFE Liner، الکترود 316L، کالیبراسیون 0.5 درصد، بدنه Compact Aluminium با IP67/NEMA4X، تغذیه 20–28VAC یا 11–40VDC، نمایشگر دوخطی و خروجی 4–20mA HART به همراه Pulse Passive است.
Process Connection و Cable Entry در این نسخه Special TSP هستند؛ بنابراین مشخصات دقیق این دو بخش باید از مدارک اختصاصی همان دستگاه بررسی شوند.
