اصل اندازهگیری
عملکرد Promag 50H15 بر اساس قانون القای الکترومغناطیسی فارادی است. هنگامی که یک مایع رسانا از میدان مغناطیسی سنسور عبور میکند، ولتاژی متناسب با سرعت جریان ایجاد میشود.
الکترودهای اندازهگیری این ولتاژ را دریافت کرده و سیستم الکترونیکی دستگاه با درنظرگرفتن سطح مقطع مسیر اندازهگیری، مقدار دبی حجمی سیال را محاسبه میکند.
اتصال فرایندی فلنجی
مهمترین ویژگی این پیکربندی، اتصال فرایندی آن است. حرف D در ساختار سفارش به فلنج EN 1092-1 / DIN 2501، Form B، PN40 با جنس استنلساستیل 1.4404 / 316L مربوط میشود.
برای سنسور DN15، سایز فلنج نیز DN15 بوده و فشار نامی اتصال PN40 است. زبری سطح اتصال فرایندی حداکثر Ra ≤ 1.6 µm در نظر گرفته شده است.
ساختار آببندی O-Ring
اتصال D در گروه اتصالات دارای O-ring Seal قرار میگیرد. برای سایزهای DN2 تا DN25، آببند میتواند بسته به پیکربندی از EPDM، Viton/FKM یا Kalrez انتخاب شود.

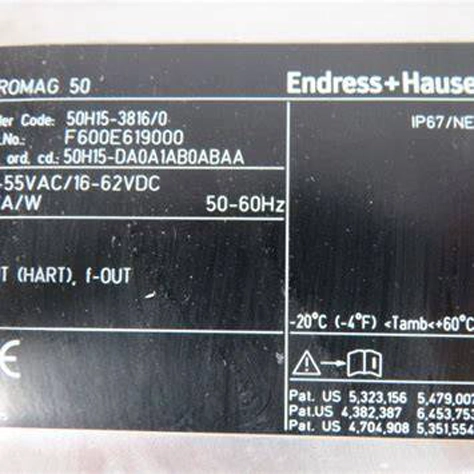

در صورتی که نوع دقیق آببند همین کد سفارش باید بهصورت قطعی در صفحه محصول درج شود، بهتر است گزینه EPDM با Order Code Breakdown، پلاک دستگاه یا برگه سفارش اصلی نیز تطبیق داده شود.
لاینر و متریال سنسور
این مدل دارای لاینر داخلی PFA است. جنس لوله اندازهگیری و بدنه سنسور از استنلساستیل 1.4301 / 304 و جنس الکترودها از استنلساستیل 1.4435 / 316L است.
زبری سطح لاینر PFA حداکثر Ra ≤ 0.4 µm بوده و زبری سطح الکترودها حدود Ra ≤ 0.3 تا 0.5 µm است.
محدوده دبی DN15
محدوده دبی پیشنهادی برای DN15 حدود 4 تا 100 لیتر بر دقیقه است که معادل تقریباً 0.24 تا 6 مترمکعب بر ساعت خواهد بود.
Full Scale کارخانه برابر با 25 لیتر بر دقیقه، مقدار Pulse Value برابر 0.2 لیتر به ازای هر پالس و Low Flow Cutoff برابر 0.5 لیتر بر دقیقه تنظیم شده است.
تغذیه و خروجیها
این پیکربندی با تغذیه 85 تا 260 ولت AC و فرکانس 45 تا 65 هرتز کار میکند. توان مصرفی آن کمتر از 15 VA شامل سنسور است.
خروجیهای دستگاه شامل سیگنال جریان 0/4 تا 20 میلیآمپر با ارتباط HART و خروجی فرکانس یا پالس از نوع Passive Open Collector هستند.

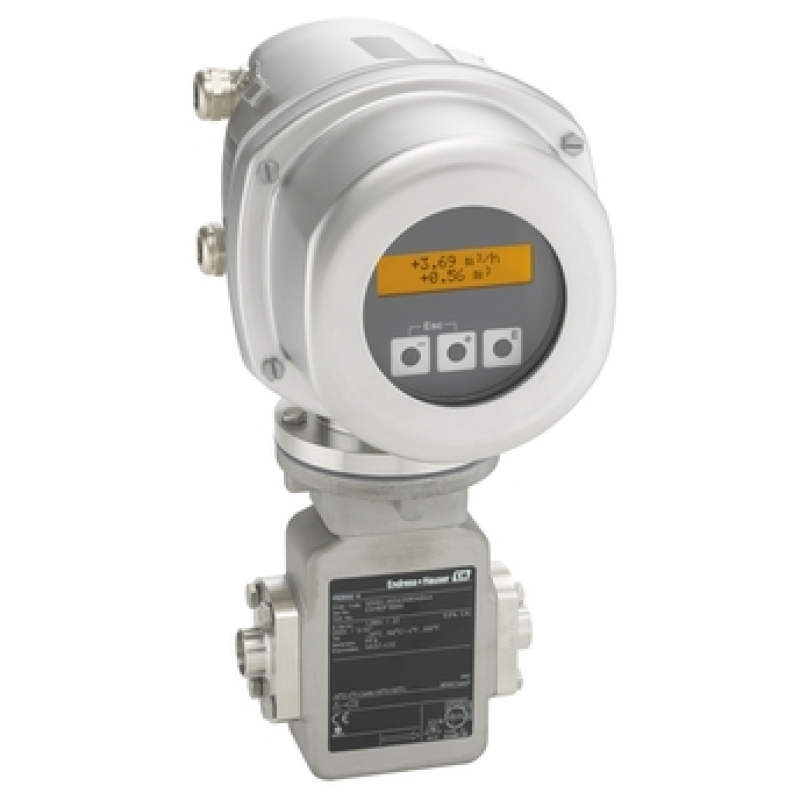

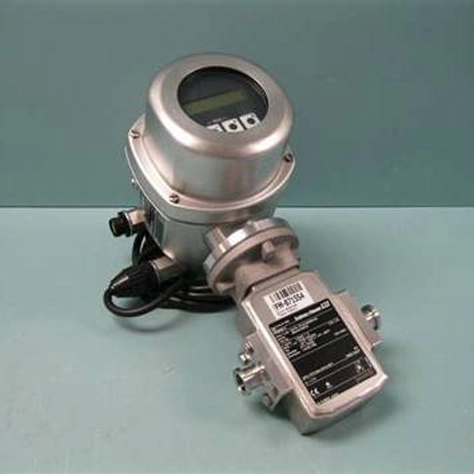

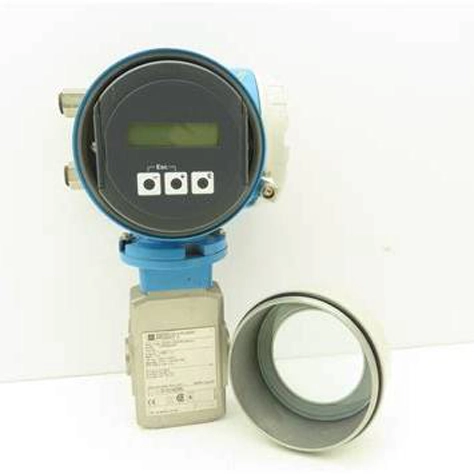

طراحی Compact
کد P در بخش Housing نشاندهنده یکی از پیکربندیهای Compact خانواده Promag 50 است؛ یعنی ترانسمیتر مستقیماً روی سنسور نصب میشود و کابل اتصال Remote در این پیکربندی وجود ندارد.
محفظه ترانسمیتر از آلومینیوم دایکست با پوشش محافظ ساخته شده و درجه حفاظت دستگاه IP67 / NEMA 4X است.
شرایط فرایندی و بهداشتی
محدوده دمای سیال برای این مدل حدود 20- تا 150+ درجه سانتیگراد است. حداقل هدایت الکتریکی سیال برای اغلب مایعات 5 µS/cm و برای آب Demineralized حداقل 20 µS/cm است.
این خانواده قابلیت استفاده در فرایندهای CIP و SIP را داشته و برای پیکربندیهای مربوطه دارای سازگاریهای بهداشتی مانند 3-A و EHEDG است.
جدول مشخصات فنی Promag 50H15 مدل 50H15-DA0A1AP0AAAA
| عنوان |
مشخصات نهایی |
| نوع محصول |
فلومتر الکترومغناطیسی بهداشتی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 50H |
| کد کامل |
50H15-DA0A1AP0AAAA |
| سایز سنسور |
DN15، معادل 1/2 اینچ |
| متغیر اندازهگیری |
دبی حجمی مایعات رسانا |
| اصل اندازهگیری |
الکترومغناطیسی بر اساس قانون القای فارادی |
| نوع اتصال فرایندی |
فلنج استیل PN40 |
| استاندارد اتصال |
EN 1092-1 / DIN 2501، Form B |
| سایز فلنج |
DN15 |
| فشار نامی اتصال |
PN40 |
| جنس اتصال فرایندی |
استنلساستیل 1.4404 / 316L |
| نوع آببند |
EPDM |
| ساختار آببندی |
O-ring |
| جنس الکترود |
استنلساستیل 1.4435 / 316L |
| تعداد الکترود اندازهگیری |
دو عدد |
| قابلیت Empty Pipe Detection |
دارد |
| لاینر داخلی |
PFA |
| جنس لوله اندازهگیری |
استنلساستیل 1.4301 / 304 |
| جنس بدنه سنسور |
استنلساستیل 1.4301 / 304 |
| زبری سطح لاینر PFA |
حداکثر Ra ≤ 0.4 µm |
| زبری سطح الکترود |
حدود Ra ≤ 0.3 تا 0.5 µm |
| زبری سطح اتصال فرایندی |
حداکثر Ra ≤ 1.6 µm |
| قطر داخلی مرجع |
حدود 16 میلیمتر |
| دقت کالیبراسیون |
0.5% |
| حداکثر خطای اندازهگیری |
±0.5% مقدار خواندهشده ±1 mm/s |
| دقت اختیاری خانواده |
±0.2% مقدار خواندهشده ±2 mm/s |
| تکرارپذیری |
حداکثر ±0.1% مقدار خواندهشده ±0.5 mm/s |
| نوع گواهینامه |
بدون گواهینامه ویژه |
| محیط استفاده |
مناطق معمولی و Non-Hazardous |
| نوع هد |
هد روی سنسور نصب میشود؛ Compact |
| جنس هد |
آلومینیوم دایکست با پوشش محافظ |
| کابل مدل Remote |
ندارد |
| نوع گلند / Cable Entry |
M20 × 1.5 |
| تغذیه |
85 تا 260 ولت AC |
| فرکانس تغذیه |
45 تا 65 هرتز |
| توان مصرفی |
کمتر از 15 VA شامل سنسور |
| نمایشگر |
LCD دوخطی روشنشونده، 16 کاراکتر در هر خط |
| کنترل محلی |
سه کلید روی ترانسمیتر و Quick Setup |
| خروجی جریان |
0/4 تا 20 میلیآمپر |
| ارتباط |
HART |
| خروجی فرکانس / پالس |
Passive Open Collector |
| حداکثر ولتاژ خروجی پالس |
30 ولت DC |
| حداکثر جریان خروجی پالس |
250 میلیآمپر |
| محدوده فرکانس خروجی |
2 تا 1000 هرتز؛ حداکثر 1250 هرتز |
| محدوده دبی پیشنهادی |
4 تا 100 لیتر بر دقیقه |
| محدوده دبی معادل |
حدود 0.24 تا 6 مترمکعب بر ساعت |
| Full Scale کارخانه |
25 لیتر بر دقیقه |
| Pulse Value کارخانه |
0.2 لیتر به ازای هر پالس |
| Low Flow Cutoff |
0.5 لیتر بر دقیقه |
| محدوده سرعت اندازهگیری |
0.01 تا 10 متر بر ثانیه |
| محدوده عملیاتی |
بیش از 1000:1 |
| حداقل هدایت الکتریکی سیال |
5 µS/cm |
| حداقل هدایت آب Demineralized |
20 µS/cm |
| محدوده دمای سیال |
20- تا 150+ درجه سانتیگراد |
| محدوده دمای EPDM |
20- تا 150+ درجه سانتیگراد |
| دمای محیط ترانسمیتر |
20- تا 60+ درجه سانتیگراد |
| دمای محیط سنسور |
40- تا 60+ درجه سانتیگراد |
| درجه حفاظت |
IP67 / NEMA 4X |
| مقاومت شوک و ارتعاش |
تا 2g مطابق IEC 68-2-6 |
| قابلیت CIP |
دارد |
| قابلیت SIP |
دارد |
| سازگاری بهداشتی خانواده |
3-A و EHEDG |
| انطباق آببند EPDM |
USP Class VI، FDA و 3-A طبق دیتاشیت |
| افت فشار |
در نصب با قطر نامی یکسان، از DN8 به بالا افت فشار اضافی ندارد |
| طول مستقیم ورودی پیشنهادی |
حداقل 5 × DN |
| طول مستقیم خروجی پیشنهادی |
حداقل 2 × DN |
| جهت نصب |
افقی یا عمودی؛ نصب عمودی برای خطوط Self-Emptying مناسبتر است |
