حداقل هدایت الکتریکی موردنیاز برای اغلب سیالات 5 µS/cm و برای آب Demineralized حداقل 20 µS/cm است.
اصل اندازهگیری
اساس عملکرد این فلومتر بر قانون القای الکترومغناطیسی فارادی است. سیال رسانا هنگام حرکت در میدان مغناطیسی ایجادشده در لوله اندازهگیری مانند یک هادی متحرک عمل میکند.
ولتاژ ایجادشده متناسب با سرعت سیال بوده و توسط دو الکترود اندازهگیری دریافت میشود. ترانسمیتر با استفاده از سرعت جریان و سطح مقطع لوله، مقدار دبی حجمی را محاسبه میکند.
به دلیل نبود قطعات مکانیکی متحرک در مسیر جریان، در صورت نصب سنسور در خطی با قطر نامی یکسان، افت فشار اضافی ناشی از خود سنسور ایجاد نمیشود.
لاینر PTFE
این پیکربندی دارای لاینر داخلی PTFE یا تفلون است. محدوده دمای فرایندی این لاینر حدود 40- تا 130+ درجه سانتیگراد است.
استفاده از PTFE باعث میشود این مدل برای طیف وسیعی از سیالات شیمیایی و خورنده مناسب باشد. بااینحال سازگاری نهایی باید براساس نوع دقیق سیال، غلظت، فشار و دمای فرایند بررسی شود.
محدودههای دمایی بالاتر تا حدود 180 درجه سانتیگراد مربوط به برخی نسخههای PFA و High Temperature خانواده Promag P است و برای این پیکربندی دارای PTFE، محدوده اصلی 40- تا 130+ درجه سانتیگراد ملاک است.
اتصال فلنجی PN40
اتصال فرایندی این پیکربندی از نوع فلنج استیل PN40 است. برای سایز DN25، استاندارد EN 1092-1 / DIN 2501 ریتینگ PN40 را پشتیبانی میکند.
طول نصب استاندارد سنسور DN25 حدود 200 میلیمتر است.
الکترودها و تشخیص لوله خالی
الکترودهای اندازهگیری این مدل از استنلساستیل 1.4435 / 316L ساخته شدهاند.
سنسور علاوه بر الکترودهای اندازهگیری، دارای الکترود مرجع برای همپتانسیلسازی بوده و قابلیت Empty Pipe Detection یا EPD برای تشخیص خالی یا نیمهپر بودن لوله در آن پیشبینی شده است.
محدوده دبی DN25
محدوده دبی پیشنهادی برای سایز DN25 حدود 9 تا 300 لیتر بر دقیقه است که تقریباً معادل 0.54 تا 18 مترمکعب بر ساعت خواهد بود.
Full Scale پیشفرض کارخانه برای خروجی جریان 75 لیتر بر دقیقه یا حدود 4.5 مترمکعب بر ساعت است.
مقدار پیشفرض Pulse برابر 0.5 لیتر به ازای هر پالس و Low Flow Cutoff برابر 1 لیتر بر دقیقه است.
سرعت جریان پیشنهادی
محدوده کلی سرعت اندازهگیری Promag P حدود 0.01 تا 10 متر بر ثانیه و محدوده عملیاتی آن بیشتر از 1000:1 است.
سرعت حدود 2 تا 3 متر بر ثانیه بهعنوان محدوده مناسب برای بسیاری از کاربردها در نظر گرفته میشود.
برای سیالات ساینده، سرعت کمتر از 2 متر بر ثانیه میتواند مناسبتر باشد؛ درحالیکه برای سیالات مستعد رسوب، سرعت بالاتر از 2 متر بر ثانیه میتواند به کاهش تشکیل رسوب کمک کند.

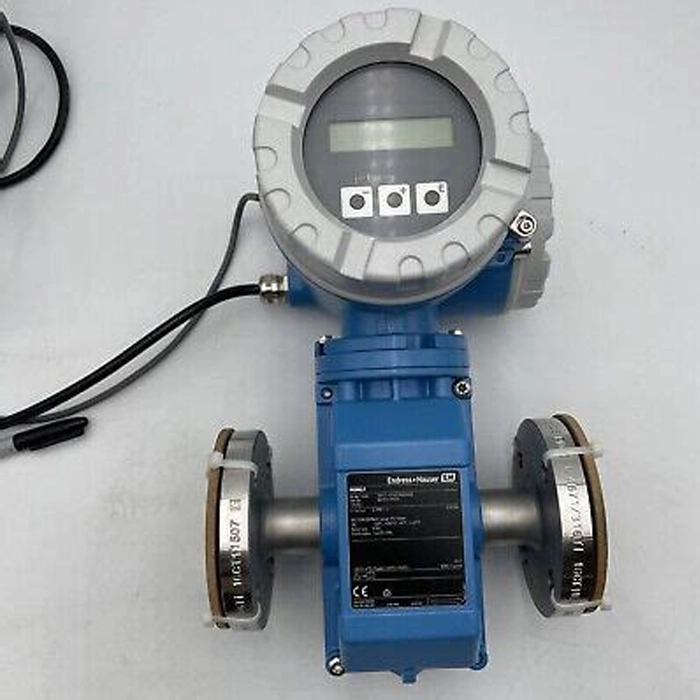

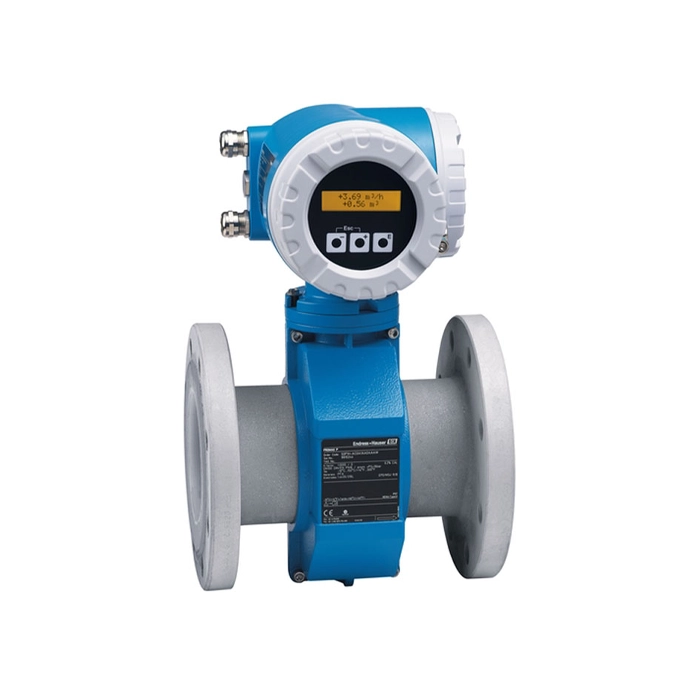

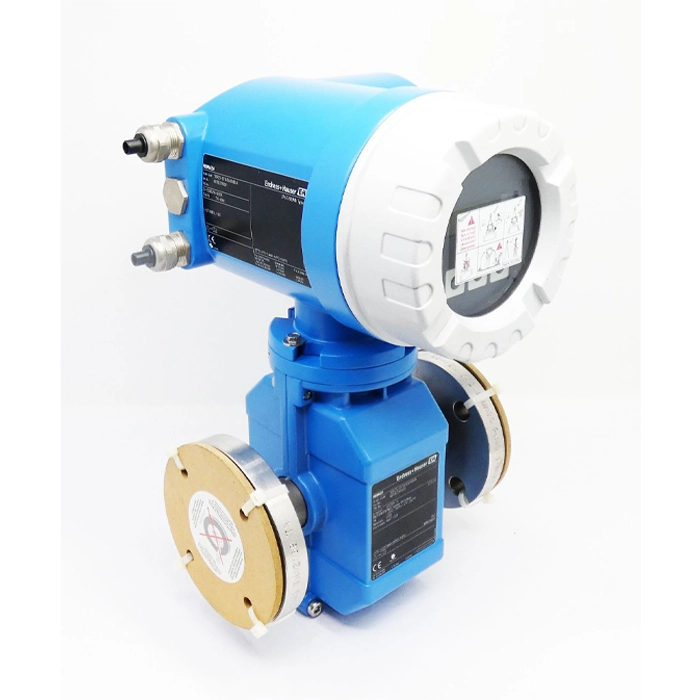

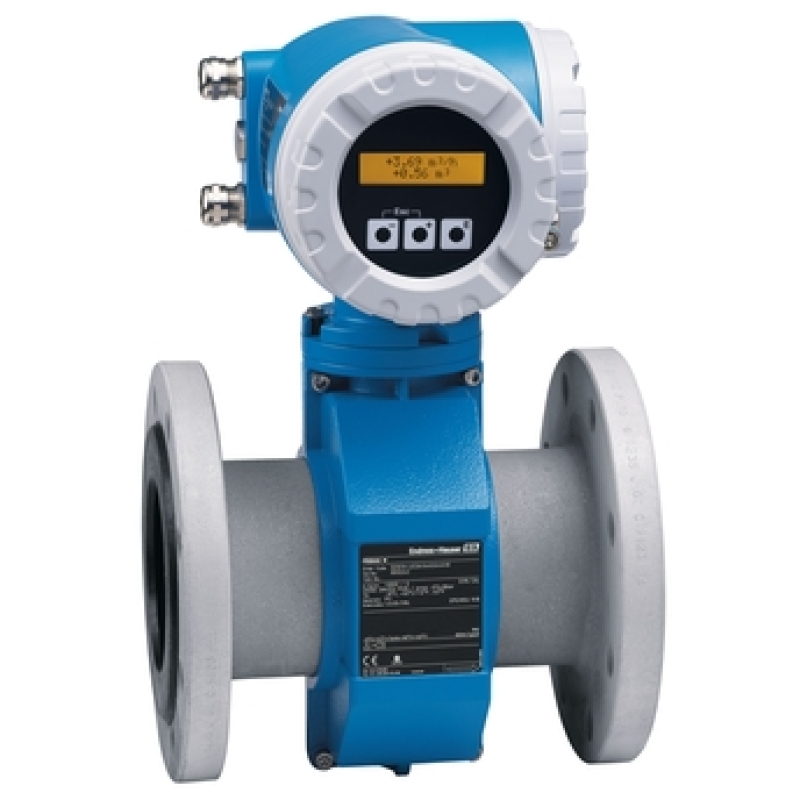

ساختار Compact
ترانسمیتر این مدل از نوع Promag 50 بوده و در این پیکربندی مستقیماً روی سنسور نصب شده است. بنابراین دستگاه دارای ساختار Compact است و کابل مخصوص نسخه Remote در آن وجود ندارد.
بدنه ترانسمیتر از آلومینیوم دایکست با پوشش پودری ساخته شده است. لوله اندازهگیری داخلی نیز از استنلساستیل 1.4301 یا 1.4306 / 304L ساخته میشود.
تغذیه و نمایشگر
تغذیه این پیکربندی 85 تا 260 ولت AC با فرکانس 45 تا 65 هرتز است. توان مصرفی دستگاه کمتر از 15 VA شامل سنسور است.
نمایشگر Promag 50 از نوع LCD دوخطی روشنشونده با 16 کاراکتر در هر خط است. تنظیمات محلی از طریق سه کلید روی ترانسمیتر انجام شده و قابلیت Quick Setup نیز برای راهاندازی اولیه وجود دارد.
خروجیها و HART
خروجی جریان دستگاه بهصورت 0/4 تا 20 میلیآمپر در دسترس بوده و ارتباط HART نیز روی خروجی جریان قابل استفاده است.
خروجی فرکانس یا پالس از نوع Passive Open Collector بوده و حداکثر ظرفیت آن 30 ولت DC و 250 میلیآمپر است.
محدوده فرکانس خروجی از 2 تا 1000 هرتز قابل تنظیم است و حداکثر فرکانس میتواند به 1250 هرتز برسد. عرض پالس نیز بین 0.5 تا 2000 میلیثانیه قابل تنظیم است.
دقت اندازهگیری
نسخه استاندارد Promag 50 دارای حداکثر خطای اندازهگیری ±0.5% مقدار خواندهشده ±1 mm/s است.
دقت اختیاری خانواده میتواند تا ±0.2% مقدار خواندهشده ±2 mm/s افزایش پیدا کند.
تکرارپذیری دستگاه نیز حداکثر ±0.1% مقدار خواندهشده ±0.5 mm/s اعلام شده است.
شرایط محیطی و درجه حفاظت
درجه حفاظت استاندارد ترانسمیتر و سنسور IP67 / NEMA 4X است.
محدوده دمای محیط ترانسمیتر استاندارد حدود 20- تا 60+ درجه سانتیگراد است و در برخی نسخهها امکان کار تا 40- درجه سانتیگراد نیز وجود دارد.
دستگاه از نظر مقاومت مکانیکی توان تحمل ارتعاش تا حدود 2g مطابق IEC 60068-2-6 را دارد.
نکات نصب
برای عملکرد مناسب باید از تجمع هوا یا گاز در مسیر اندازهگیری جلوگیری شود. به همین دلیل نصب سنسور در بالاترین نقطه خط لوله توصیه نمیشود.
نصب دستگاه مستقیماً در سمت مکش پمپ نیز توصیه نمیشود، زیرا فشار منفی میتواند به لاینر آسیب وارد کند.
در نصب عمودی، جهت جریان رو به بالا برای خطوط Self-Emptying و استفاده همراه EPD مناسب است.
در نصب افقی، محور الکترودهای اندازهگیری باید افقی قرار گیرد تا حبابهای هوا باعث عایق شدن موقت الکترودها نشوند.
برای رسیدن به دقت اعلامشده، طول مستقیم پیشنهادی قبل از سنسور حداقل 5 × DN و بعد از سنسور حداقل 2 × DN است.
جدول مشخصات فنی Promag 50P مدل 50P25-EF0A1AA0AAAA
| عنوان |
مشخصات نهایی |
| نوع محصول |
فلومتر الکترومغناطیسی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 50P |
| کد کامل |
50P25-EF0A1AA0AAAA |
| کاربرد |
اندازهگیری دبی مایعات رسانا در صنایع شیمیایی و فرایندی |
| سیالات قابل اندازهگیری |
اسیدها، مواد قلیایی، رنگ، خمیرها، آب، فاضلاب و سایر مایعات رسانا |
| اصل اندازهگیری |
الکترومغناطیسی براساس قانون القای فارادی |
| متغیر اندازهگیری |
دبی حجمی و سرعت جریان |
| سایز سنسور |
DN25، معادل 1 اینچ |
| لاینینگ |
PTFE یا تفلون سفید |
| محدوده دمای PTFE |
40- تا 130+ درجه سانتیگراد |
| نوع اتصال فرایندی |
فلنج استیل PN40 |
| استاندارد فلنج |
EN 1092-1 / DIN 2501 |
| فشار نامی اتصال |
PN40 |
| جنس فلنج |
استیل، مطابق مشخصات پیکربندی ارائهشده |
| جنس لوله اندازهگیری |
استنلساستیل 1.4301 یا 1.4306 / 304L |
| جنس الکترود |
استنلساستیل 1.4435 / 316L |
| الکترودهای اندازهگیری |
دارد |
| الکترود مرجع |
دارد |
| تشخیص لوله خالی EPD |
دارد |
| قطر داخلی با لاینر PTFE |
حدود 26 میلیمتر |
| دقت کالیبراسیون |
0.5% |
| حداکثر خطای اندازهگیری |
±0.5% مقدار خواندهشده ±1 mm/s |
| دقت اختیاری خانواده |
±0.2% مقدار خواندهشده ±2 mm/s |
| تکرارپذیری |
حداکثر ±0.1% مقدار خواندهشده ±0.5 mm/s |
| نوع گواهینامه |
بدون گواهینامه ویژه، طبق پیکربندی ارائهشده |
| محیط استفاده |
مناطق معمولی و Non-Hazardous |
| نوع هد |
Compact؛ ترانسمیتر روی سنسور نصب میشود |
| جنس هد |
آلومینیوم دایکست با پوشش پودری |
| کابل مدل Remote |
ندارد |
| نوع گلند / Cable Entry |
M20 × 1.5 |
| گزینههای دیگر Cable Entry خانواده |
½ NPT و G ½ |
| تغذیه |
85 تا 260 ولت AC |
| فرکانس تغذیه |
45 تا 65 هرتز |
| توان مصرفی |
کمتر از 15 VA شامل سنسور |
| نمایشگر |
LCD روشنشونده دوخطی |
| تعداد کاراکتر نمایشگر |
16 کاراکتر در هر خط |
| کنترل محلی |
سه کلید روی ترانسمیتر |
| قابلیت Quick Setup |
دارد |
| خروجی جریان |
0/4 تا 20 میلیآمپر Active/Passive |
| ارتباط دیجیتال |
HART |
| خروجی فرکانس / پالس |
Passive، Open Collector |
| حداکثر ولتاژ خروجی Pulse/Frequency |
30 ولت DC |
| حداکثر جریان خروجی Pulse/Frequency |
250 میلیآمپر |
| محدوده فرکانس خروجی |
2 تا 1000 هرتز |
| حداکثر فرکانس خروجی |
1250 هرتز |
| عرض پالس |
قابل تنظیم از 0.5 تا 2000 میلیثانیه |
| محدوده سرعت اندازهگیری |
0.01 تا 10 متر بر ثانیه |
| محدوده عملیاتی |
بیشتر از 1000:1 |
| حداقل هدایت الکتریکی سیال |
5 µS/cm |
| حداقل هدایت آب Demineralized |
20 µS/cm |
| محدوده دبی پیشنهادی DN25 |
9 تا 300 لیتر بر دقیقه |
| محدوده دبی معادل |
حدود 0.54 تا 18 مترمکعب بر ساعت |
| Full Scale کارخانه |
75 لیتر بر دقیقه |
| Full Scale معادل |
حدود 4.5 مترمکعب بر ساعت |
| Pulse Value کارخانه |
0.5 لیتر به ازای هر پالس |
| Low Flow Cutoff کارخانه |
1 لیتر بر دقیقه |
| سرعت بهینه جریان |
حدود 2 تا 3 متر بر ثانیه |
| فشار فرایندی |
تا PN40 برای اتصال EN در DN25 |
| مقاومت PTFE در خلا در 25°C |
تا 0 mbar abs طبق جدول دیتاشیت |
| مقاومت PTFE در خلا در 100°C |
تا 0 mbar abs طبق جدول دیتاشیت |
| حد فشار مطلق PTFE در 130°C |
حدود 100 mbar abs |
| طول نصب سنسور DN25 |
حدود 200 میلیمتر |
| وزن مرجع نسخه Compact DN25 / EN PN40 |
حدود 7.3 کیلوگرم |
| درجه حفاظت استاندارد |
IP67 / NEMA 4X |
| درجه حفاظت نسخه Remote |
IP68 بهصورت اختیاری برای سنسور |
| دمای محیط ترانسمیتر |
20- تا 60+ درجه سانتیگراد |
| دمای محیط اختیاری ترانسمیتر |
40- تا 60+ درجه سانتیگراد |
| مقاومت در برابر شوک و ارتعاش |
تا 2g مطابق IEC 60068-2-6 |
| افت فشار |
در نصب با قطر نامی یکسان، افت فشار اضافی ندارد |
| وضعیت نصب |
قابل نصب افقی یا عمودی با رعایت جهت الکترودها |
| نصب عمودی |
مناسب برای خطوط Self-Emptying |
| طول مستقیم ورودی پیشنهادی |
حداقل 5 × DN |
| طول مستقیم خروجی پیشنهادی |
حداقل 2 × DN |
| نصب نسبت به پمپ |
نصب در سمت مکش پمپ توصیه نمیشود |
| قابلیت تشخیص لوله خالی |
Empty Pipe Detection یا EPD |
| کاربرد در مواد دارای رسوب |
سرعت بیشتر از 2 m/s برای سیالات رسوبزا توصیه شده است |
| کاربرد در سیالات ساینده |
سرعت کمتر از 2 m/s برای سیالات ساینده توصیه شده است |
