اصل اندازهگیری
اساس کار این فلومتر بر قانون القای الکترومغناطیسی فارادی است. هنگامی که یک مایع رسانا از میدان مغناطیسی ایجادشده در سنسور عبور میکند، ولتاژی متناسب با سرعت جریان در الکترودهای اندازهگیری القا میشود.
ترانسمیتر Promag 50 این سیگنال را پردازش کرده و با توجه به سطح مقطع لوله، مقدار دبی حجمی را محاسبه میکند.
محدوده معمول سرعت اندازهگیری این خانواده حدود 0.01 تا 10 متر بر ثانیه بوده و محدوده عملیاتی آن بیش از 1000:1 است.
رسانایی موردنیاز سیال
برای عملکرد صحیح فلومتر، سیال باید دارای هدایت الکتریکی کافی باشد. حداقل رسانایی برای اغلب مایعات 5 µS/cm است.
برای آب Demineralized یا آب بدون املاح، حداقل هدایت الکتریکی 20 µS/cm در نظر گرفته میشود.
مقدار 20 µS/cm فقط برای آب دمینرال در نظر گرفته میشود و حداقل رسانایی موردنیاز برای تمام سیالات نیست.
لاینر Hard Rubber
لاینر این پیکربندی از نوع Hard Rubber یا لاستیک سخت است. این لاینر در خانواده Promag W برای سایزهای بزرگ و کاربردهای آب و پساب مورد استفاده قرار میگیرد.
محدوده دمای مجاز سیال برای این لاینر 0 تا 80 درجه سانتیگراد است.
Hard Rubber همچنین مقاومت مناسبی در برابر شرایط خلا دارد و طبق اطلاعات ارائهشده، در محدوده دمایی مشخصشده تا 0 mbar absolute در جدول مربوطه بررسی شده است.
گسکت لاینر Hard Rubber
برای Promag W با لاینر Hard Rubber استفاده از گسکت اضافی الزامی است.
گسکت نباید وارد سطح مقطع داخلی خط شود و نباید از مواد آببندی رسانا مانند Graphite استفاده شود، زیرا ممکن است باعث ایجاد مسیر رسانای ناخواسته و اختلال در سیگنال اندازهگیری شود.
فلنج ANSI Class 150
اتصال فرایندی این مدل از نوع ANSI / ASME B16.5 Class 150 با فلنج کربن استیل است.
سایز DN300 یا 12 اینچ در محدوده قابل ارائه اتصال Class 150 خانواده Promag W قرار میگیرد.
گشتاور نصب فلنج
برای سایز DN300 / 12 اینچ با Class 150 و لاینر Hard Rubber، حداکثر گشتاور بستن پیچهای فلنج حدود 98 lbf·ft یا 133 N·m است.
این اتصال دارای 12 عدد پیچ 7/8 اینچ است. پیچها باید بهصورت مرحلهای، یکنواخت و ضربدری سفت شوند.
اعمال گشتاور بیش از مقدار توصیهشده میتواند به سطح آببندی یا لاینر Hard Rubber آسیب وارد کند.
الکترود Alloy C-22
جنس الکترودهای این پیکربندی Alloy C-22 است.
این آلیاژ در بسیاری از محیطهای شیمیایی مقاومت خوردگی بالاتری نسبت به استنلساستیلهای معمولی دارد؛ بااینحال سازگاری نهایی باید براساس نوع سیال، غلظت، دما و شرایط واقعی فرایند بررسی شود.
محدوده دبی DN300
محدوده دبی پیشنهادی برای سنسور Promag W سایز DN300 حدود 80 تا 2400 مترمکعب بر ساعت است.
سرعت حدود 2 تا 3 متر بر ثانیه برای بسیاری از کاربردها محدوده مناسب عملکرد در نظر گرفته میشود.
برای سیالات ساینده، سرعت کمتر از 2 متر بر ثانیه و برای سیالات مستعد رسوب، سرعت بیشتر از 2 متر بر ثانیه میتواند مناسبتر باشد.
نسخه Remote
این پیکربندی از نوع Remote است؛ یعنی سنسور و ترانسمیتر بهصورت جداگانه نصب میشوند.
این ساختار برای خط بزرگی مانند DN300 مزیت دارد، زیرا سنسور روی خط نصب شده و ترانسمیتر و نمایشگر میتوانند در محل قابل دسترستر و با شرایط محیطی مناسبتر قرار گیرند.
در نسخه Remote دو کابل مجزا برای سیگنال الکترودها و تحریک کویل بین سنسور و ترانسمیتر استفاده میشود.
طول کابل Remote این پیکربندی 10 متر است.
در صورت فعال بودن قابلیت Empty Pipe Detection یا EPD، حداکثر طول کابل Remote برابر 10 متر است.
تغذیه ترانسمیتر
تغذیه این پیکربندی 20 تا 55 ولت AC با فرکانس 45 تا 65 هرتز یا 16 تا 62 ولت DC است.
توان مصرفی در تغذیه AC کمتر از 15 VA و در تغذیه DC کمتر از 15 W، شامل سنسور، است.
نمایشگر و کنترل محلی
Promag 50 دارای نمایشگر LCD دوخطی با نور پسزمینه است.
هر خط نمایشگر ظرفیت نمایش 16 کاراکتر را دارد و دستگاه دارای دو Totalizer است.
تنظیمات محلی نیز از طریق سه کلید روی ترانسمیتر انجام میشود.
خروجی 4–20 mA و HART
خروجی جریان دستگاه بهصورت 0/4 تا 20 mA قابل تنظیم بوده و ارتباط HART نیز روی خروجی جریان در دسترس است.
در حالت Active، بار خروجی باید کمتر از 700 اهم باشد و برای استفاده از HART حداقل بار 250 اهم موردنیاز است.
خروجی Frequency / Pulse
خروجی Frequency/Pulse از نوع Passive Open Collector بوده و حداکثر ظرفیت آن 30 VDC / 250 mA است.
Full Scale فرکانس بین 2 تا 1000 Hz قابل تنظیم بوده و عرض پالس نیز از 0.5 تا 2000 میلیثانیه قابل تنظیم است.
دقت اندازهگیری
کالیبراسیون این پیکربندی 0.5% است.
حداکثر خطای استاندارد اندازهگیری ±0.5% مقدار خواندهشده ±1 mm/s است.
نسخه اختیاری با دقت بالاتر ±0.2% مقدار خواندهشده ±2 mm/s نیز در خانواده Promag 50 وجود دارد.
شرایط نصب
محل نصب باید بهگونهای انتخاب شود که لوله تا حد امکان همیشه پر از مایع باقی بماند.
نصب در بالاترین نقطه خط لوله به دلیل احتمال تجمع هوا توصیه نمیشود. همچنین سنسور نباید مستقیماً در سمت مکش پمپ نصب شود، زیرا فشار منفی میتواند به لاینر آسیب وارد کند.
در نصب عمودی، جهت جریان رو به بالا برای خطوط Self-Emptying مناسب است.
در نصب افقی، محور الکترودهای اندازهگیری باید افقی باشد تا تجمع حبابهای هوا در محل الکترودها باعث اختلال در اندازهگیری نشود.
برای دستیابی به دقت مناسب، حداقل 5 × DN مسیر مستقیم قبل از فلومتر و 2 × DN مسیر مستقیم بعد از فلومتر توصیه میشود.

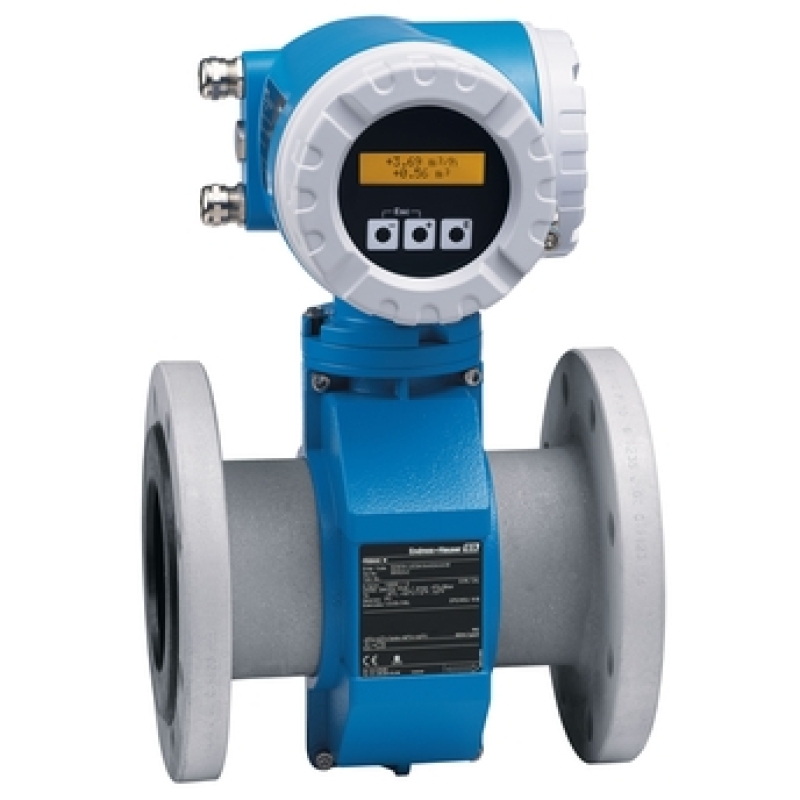

جدول مشخصات فنی Promag 50W مدل 50W3H-HLHA2BN2ABAA
| عنوان |
مشخصات نهایی |
| نوع محصول |
فلومتر الکترومغناطیسی |
| برند |
Endress+Hauser |
| خانواده محصول |
Proline Promag 50W |
| کد کامل |
50W3H-HLHA2BN2ABAA |
| نوع سنسور |
Promag W |
| سایز سنسور |
DN300 / 12 اینچ |
| کاربرد |
اندازهگیری دبی مایعات رسانا در خطوط بسته |
| کاربردهای متداول |
آب، آب صنعتی، فاضلاب، پساب، لجن و سایر مایعات رسانا |
| اصل اندازهگیری |
القای الکترومغناطیسی براساس قانون فارادی |
| متغیر اندازهگیری |
سرعت جریان و دبی حجمی |
| محدوده سرعت اندازهگیری |
حدود 0.01 تا 10 m/s |
| محدوده عملیاتی |
بیش از 1000:1 |
| سرعت بهینه جریان |
حدود 2 تا 3 m/s |
| جریان پیشنهادی برای سیالات ساینده |
کمتر از 2 m/s |
| جریان پیشنهادی برای سیالات رسوبزا |
بیشتر از 2 m/s |
| محدوده دبی پیشنهادی DN300 |
80 تا 2400 m³/h |
| حداقل رسانایی عمومی |
5 µS/cm |
| حداقل رسانایی آب بدون املاح |
20 µS/cm |
| جنس لاینینگ |
Hard Rubber / هارد رابر |
| محدوده دمای سیال |
0 تا 80+ درجه سانتیگراد |
| مقاومت Hard Rubber در خلا |
تا 0 mbar abs در دماهای اعلامشده تا 80°C |
| نوع اتصال فرایندی |
فلنجی |
| استاندارد اتصال |
ANSI / ASME B16.5 |
| کلاس فلنج |
Class 150 |
| جنس فلنج |
کربن استیل، طبق مشخصات کد ارسالی |
| جنس الکترود |
Alloy C-22 |
| الکترودهای اندازهگیری |
دارد |
| الکترود مرجع |
دارد |
| قابلیت Empty Pipe Detection |
دارد |
| دقت کالیبراسیون |
0.5% طبق اطلاعات Order Code |
| خطای استاندارد اندازهگیری |
±0.5% مقدار خواندهشده ±1 mm/s |
| دقت اختیاری خانواده |
±0.2% مقدار خواندهشده ±2 mm/s |
| تکرارپذیری |
حداکثر ±0.1% مقدار خواندهشده |
| نوع گواهینامه |
گواهینامه متریال فلنج و تیوب طبق جدول ارسالی |
| نوع محیط استفاده |
Ex / مناطق خطرناک طبق جدول ارسالی |
| الزامات Ex |
نصب و سیمبندی باید طبق مستند Ex اختصاصی دستگاه انجام شود |
| نوع هد |
Remote؛ ترانسمیتر جدا از سنسور نصب میشود |
| طول کابل Remote |
10 متر طبق جدول ارسالی |
| کابلهای Remote |
کابل سیگنال الکترود + کابل تحریک کویل |
| حداکثر کابل با EPD فعال |
10 متر |
| نوع گلند / Cable Entry |
M20 × 1.5 |
| تغذیه |
20–55 VAC، 45–65 Hz یا 16–62 VDC |
| توان مصرفی AC |
کمتر از 15 VA شامل سنسور |
| توان مصرفی DC |
کمتر از 15 W شامل سنسور |
| نمایشگر |
LCD دوخطی با نور پسزمینه |
| ظرفیت نمایشگر |
16 کاراکتر در هر خط |
| تعداد Totalizer |
2 عدد |
| تنظیم محلی |
سه کلید روی ترانسمیتر |
| خروجی جریان |
0/4 تا 20 mA |
| ارتباط |
HART روی خروجی جریان |
| خروجی Frequency/Pulse |
دارد |
| نوع خروجی Pulse/Frequency |
Passive Open Collector |
| ظرفیت خروجی Pulse/Frequency |
حداکثر 30 VDC / 250 mA |
| محدوده Full Scale فرکانس |
2 تا 1000 Hz |
| عرض پالس |
قابل تنظیم از 0.5 تا 2000 ms |
| خروجی Status |
Open Collector، حداکثر 30 VDC / 250 mA |
| Galvanic Isolation |
ورودیها، خروجیها و تغذیه از یکدیگر ایزوله هستند |
| درجه حفاظت استاندارد |
IP67 / NEMA 4X |
| IP سنسور Remote اختیاری |
IP68 / NEMA 6P قابل ارائه در خانواده Promag W |
| مقاومت شوک و ارتعاش |
تا حدود 2g مطابق IEC 60068-2-6 |
| قابلیت CIP |
ندارد طبق فایل Promag W |
| قابلیت SIP |
ندارد |
| گسکت اضافی |
برای Hard Rubber الزامی است |
| گسکت رسانا مانند Graphite |
نباید استفاده شود |
| گشتاور بستن فلنج |
133 N·m / 98 lbf·ft |
| تعداد و سایز پیچ فلنج |
12 × 7/8" |
| وزن مرجع سنسور Remote DN300 Class 150 |
حدود 238 lb / 108 kg بدون کابل |
| وزن ترانسمیتر Wall-Mount |
حدود 13 lb / 5.9 kg |
| طول مستقیم ورودی |
حداقل 5 × DN |
| طول مستقیم خروجی |
حداقل 2 × DN |
| نصب در بالاترین نقطه خط |
توصیه نمیشود |
| نصب در سمت مکش پمپ |
توصیه نمیشود |
| نصب عمودی |
مناسب، بهویژه برای خطوط خودتخلیه |
| نصب افقی |
محور الکترودها باید افقی باشد |
| نیاز به Potential Equalization |
باید طبق شرایط خط و دستورالعمل نصب بررسی شود |
