این نسخه دارای اتصال فرایندی فلنجی ASME B16.5 Raised Face سایز NPS 1 اینچ Class 150 از جنس 316/316L و ممبران اندازهگیری 316L است. دستگاه نمایشگر محلی ندارد و تنظیم و بهرهبرداری آن از طریق Communication انجام میشود.
جدول مشخصات فنی Cerabar PMP71B
| عنوان |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
ترانسمیتر فشار صنعتی |
| برند |
Endress+Hauser |
| خانواده محصول |
Cerabar |
| مدل |
PMP71B |
| اصل اندازهگیری |
سلول فشار فلزی با Wheatstone Bridge |
| نوع Measuring Cell |
Metallic Pressure Measuring Cell |
| متغیر اصلی اندازهگیری |
فشار |
| کاربردهای عمومی |
اندازهگیری فشار فرایند و سطح هیدرواستاتیک در مایعات و گازها |
| Pressure Type این Configuration |
Gauge Pressure |
| Application |
Standard |
| مشخصات سنسور فشار |
| Sensor Range |
10 bar / 1 MPa / 150 psi |
| نوع فشار |
Gauge؛ فشار نسبت به فشار اتمسفر اندازهگیری میشود |
| Lower Range Limit سنسور |
-1 bar / -15 psi |
| Upper Range Limit سنسور |
+10 bar / +150 psi |
| Maximum Measuring Span |
Up to 11 bar |
| Smallest Calibratable Span |
0.1 bar / 1.5 psi |
| Maximum Turn Down استاندارد |
Up to 100:1 |
| فشار کاری و Overpressure |
| MWP سلول 10 bar |
26.7 bar / 400.5 psi |
| OPL سلول 10 bar |
40 bar / 600 psi |
| Burst Pressure سلول |
100 bar / 1450 psi |
| Vacuum Resistance با Silicone Oil |
0.01 bar abs / 0.15 psi abs |
| محدودیت فشار نهایی دستگاه |
فشار کاری واقعی براساس ضعیفترین جزء بین Measuring Cell، فلنج، اتصال فرایندی و سایر اجزای تحت فشار تعیین میشود |
| دقت و عملکرد اندازهگیری |
| Reference Accuracy استاندارد |
±0.05% تا Turn Down برابر 10:1 |
| Reference Accuracy در TD بیشتر از 10:1 |
±0.005% × TD |
| نسخه Platinum |
Up to ±0.025% |
| Long-term Stability - 1 Year |
±0.05% of URL |
| Long-term Stability - 5 Years |
±0.07% of URL |
| Long-term Stability - 10 Years |
±0.10% of URL |
| Long-term Stability - 15 Years |
±0.11% of URL |
| Current Output Resolution |
< 1 µA |
| Electronics Error خروجی 4–20mA |
0.05% |
| زمان پاسخ |
| Dead Time برای سلول ≥1 bar |
Max. 45 ms |
| Time Constant T63 |
Max. 45 ms |
| Time Constant T90 |
Max. 85 ms |
| Warm-up Time |
≤ 5 s |
| Damping |
0...999 s |
| Factory Damping |
1 s |
| ممبران و Fill Fluid |
| Membrane Material |
316L / 1.4435 |
| Membrane Application |
Standard |
| Fill Fluid |
Silicone Oil |
| نوع Fill Fluid |
روغن انتقال فشار داخل سیستم اندازهگیری |
| Diaphragm Seal Type |
Without |
| Diaphragm Seal خارجی |
ندارد |
| اتصال فرایندی |
| Process Connection Type |
Flange ASME B16.5, RF |
| Flange Size |
NPS 1" |
| Pressure Class |
ASME Class 150 |
| Sealing Surface |
RF / Raised Face |
| Process Connection Material |
316 / 316L Stainless Steel |
| Process Connection Code |
AAJ |
| Process Connection Family |
AA – ASME B16.5 RF Flange |
| محدوده دمایی |
| Process Temperature استاندارد |
-40...+125 °C |
| Ambient Temperature بدون Display |
-40...+85 °C |
| Storage Temperature بدون Display |
-40...+90 °C |
| وابستگی دمای محیط به Process Temperature |
در دماهای بالاتر فرایند، حداکثر دمای محیط مجاز کاهش پیدا میکند |
| خروجی و Communication |
| Output این Configuration |
2-wire 4-20 mA HART |
| Current Output |
4...20 mA |
| Communication Protocol |
HART |
| HART Version |
HART 7 |
| Default Current Range |
3.8...20.5 mA according to NAMUR NE43 |
| Low Alarm Current |
< 3.6 mA |
| High Alarm Current |
Adjustable 21.5...23 mA |
| Minimum HART Communication Load |
250 Ω |
| تغذیه الکتریکی |
| Supply Voltage این Configuration |
10.5...35 VDC |
| نوع تغذیه |
Loop Powered، دو سیمه |
| Nominal Current |
4...20 mA |
| نمایشگر و Operation |
| Local Display |
ندارد |
| Display; Operation |
Without; Via Communication |
| تنظیم محلی از طریق Display |
در این Configuration وجود ندارد |
| Remote Configuration |
از طریق HART و ابزارهای سازگار |
| Housing و Electrical Connection |
| Housing Type |
Single Compartment |
| Housing Material |
Aluminium, Coated |
| Electrical Connection |
Gland M20, Plastic |
| Cable Gland Material |
PA Plastic |
| Cable Gland Seal |
EPDM |
| Cable Diameter |
Ø5...10 mm |
| Degree of Protection |
IP66/68 / NEMA Type 4X/6P |
| IP68 Test Condition |
1.83 m H2O / 24 h |
| مقاومت مکانیکی |
| Vibration Resistance 10...60 Hz |
±0.35 mm |
| Vibration Resistance 60...1000 Hz |
5 g |
| Shock Resistance |
30 g |
| Operating Altitude |
تا 5000 متر بالاتر از سطح دریا |
| Configuration ارائهشده |
| Approval |
Non-hazardous Area |
| Output |
2-wire 4-20 mA HART |
| Display; Operation |
Without; Via Communication |
| Housing; Material |
Single Compartment; Aluminium, Coated |
| Electrical Connection |
Gland M20, Plastic, IP66/68 NEMA Type 4X/6P |
| Pressure Type |
Gauge |
| Application |
Standard |
| Diaphragm Seal Type |
Without |
| Sensor Range |
10 bar / 1 MPa / 150 psi |
| Calibration; Unit |
Sensor Range; % |
| Process Connection; Sealing Surface |
Flange ASME B16.5, RF |
| Process Connection |
NPS 1" Class 150, 316/316L |
| Membrane Material; Application |
316L; Standard |
| Fill Fluid |
Silicone Oil |
توضیحات محصول

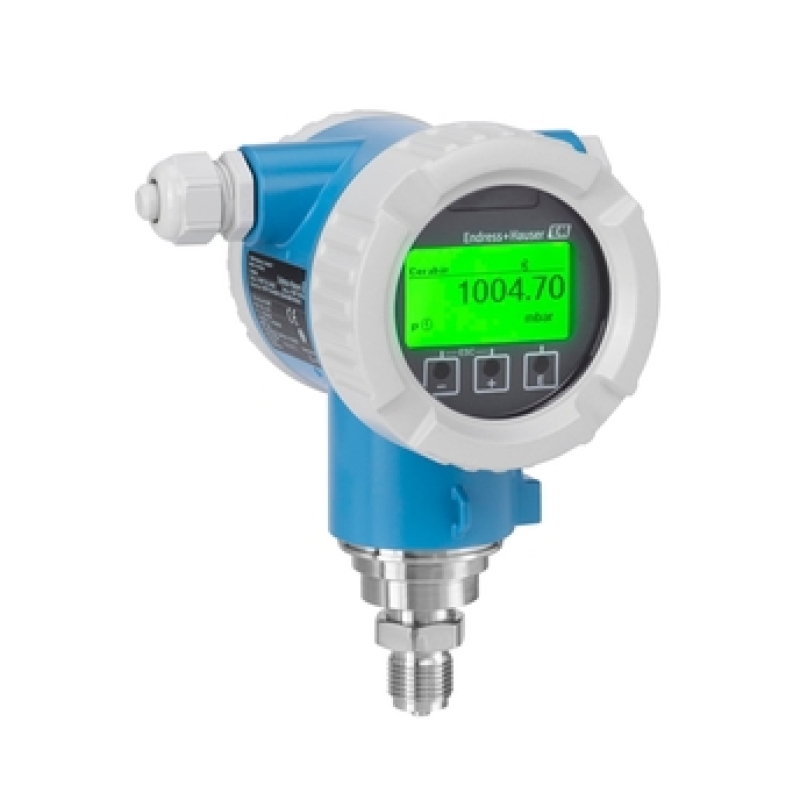

ترانسمیتر فشار Endress+Hauser Cerabar PMP71B از نسل جدید تجهیزات اندازهگیری فشار Endress+Hauser است که از یک Measuring Cell فلزی برای اندازهگیری فشار مایعات و گازها استفاده میکند.
در این سنسور، فشار فرایند باعث تغییر شکل ممبران فلزی میشود و فشار از طریق Fill Fluid داخلی به عنصر اندازهگیری مبتنی بر Wheatstone Bridge منتقل میشود. تغییر سیگنال پل متناسب با فشار اندازهگیری و توسط الکترونیک دستگاه پردازش میشود.
اندازهگیری فشار Gauge
Pressure Type انتخابشده برای این دستگاه از نوع Gauge است.
در اندازهگیری Gauge، فشار فرایند نسبت به فشار اتمسفر مرجع اندازهگیری میشود. این روش برای بسیاری از کاربردهای صنعتی مانند خطوط تحت فشار، مخازن و سیستمهای پمپاژ استفاده میشود.
سنسور 10 bar
Measuring Cell انتخابشده برای این Configuration دارای Upper Range Limit برابر 10 bar معادل 1 MPa یا 150 psi است.
از آنجا که سنسور از نوع Gauge است، محدوده ذاتی Measuring Cell از 1- تا 10+ bar تعریف شده است.
کوچکترین Span استاندارد قابل کالیبراسیون این سنسور نیز 0.1 bar معادل 1.5 psi است.
Turn Down
PMP71B استاندارد امکان Turn Down تا 100:1 را فراهم میکند.
میزان Turn Down واقعی از تقسیم URL سلول بر Span کالیبرهشده محاسبه میشود و با افزایش Turn Down، باید تاثیر آن بر Accuracy نیز در نظر گرفته شود.
دقت اندازهگیری
برای Measuring Cellهای 4، 10 و 40 bar در نسخه استاندارد PMP71B، Reference Accuracy تا Turn Down برابر 10:1 حدود ±0.05 درصد است.
در Turn Downهای بیشتر از 10:1، Reference Accuracy براساس رابطه ±0.005% × TD محاسبه میشود.
پایداری بلندمدت
برای سلول 10 bar، Long-term Stability نسبت به Upper Range Limit برابر حدود ±0.05% در یک سال و ±0.07% در پنج سال است.
این مقدار در بازه 10 ساله ±0.10% و در بازه 15 ساله حدود ±0.11% اعلام شده است.
MWP و Overpressure
برای خود Measuring Cell دهبار، Maximum Working Pressure یا MWP برابر 26.7 bar و Over Pressure Limit یا OPL برابر 40 bar است.
Burst Pressure سلول نیز 100 bar اعلام شده است.
این اعداد مربوط به Measuring Cell هستند و به معنی فشار کاری مجاز کل Configuration نیستند. فشار کاری نهایی دستگاه باید براساس ضعیفترین جزء مجموعه، از جمله فلنج ASME Class 150 و Pressure-Temperature Rating آن تعیین شود.
فلنج NPS 1 اینچ Class 150
اتصال فرایندی این Configuration از نوع ASME B16.5 Raised Face است.
سایز فلنج NPS 1 اینچ و کلاس فشاری آن Class 150 است. متریال اتصال فرایندی نیز 316/316L Stainless Steel انتخاب شده است.
ممبران 316L
ممبران فرایندی این Configuration از Stainless Steel 316L ساخته شده است.
316L برای بسیاری از کاربردهای معمول صنعتی، آب، بخار و سیالات فرایندی قابل استفاده است؛ با این حال سازگاری شیمیایی باید براساس نوع، غلظت و دمای واقعی سیال بررسی شود.
Silicone Oil
Fill Fluid انتخابشده در این مدل Silicone Oil است.
این روغن وظیفه انتقال تغییرات فشار از ممبران فلزی به Measuring Element داخلی را بر عهده دارد.
وجود Silicone Oil در این Configuration به معنی وجود Diaphragm Seal خارجی نیست. گزینه Diaphragm Seal Type برای این دستگاه صراحتاً «Without» انتخاب شده است و Silicone Oil مربوط به سیستم داخلی Measuring Cell است.
محدوده دمای فرایند
برای PMP71B استاندارد بدون Diaphragm Seal خارجی، محدوده عمومی Process Temperature تا 40- تا 125+ درجه سانتیگراد است.
محدوده واقعی مجاز باید با توجه به Process Connection، فشار، دمای محیط و سایر شرایط نصب بررسی شود.
خروجی دو سیمه 4–20mA HART
خروجی این Configuration از نوع 2-wire 4–20mA HART است.
همان دو سیم هم تغذیه دستگاه و هم انتقال سیگنال آنالوگ فشار را انجام میدهند. پروتکل HART نیز بهصورت دیجیتال روی سیگنال 4–20mA قرار میگیرد.
مقدار فشار اندازهگیریشده بهصورت پیشفرض به Primary Variable یا PV اختصاص دارد.
تغذیه 10.5 تا 35 ولت DC
چون Approval این Configuration از نوع Non-Hazardous Area و خروجی آن Analog/HART است، محدوده تغذیه برابر 10.5 تا 35 ولت DC است.
برای ارتباط HART نیز حداقل مقاومت Communication Loop برابر 250 اهم باید در نظر گرفته شود.
بدون نمایشگر محلی
این Configuration با گزینه Without Display; Via Communication سفارش داده شده است.
بنابراین Local Display و کلیدهای محلی روی این دستگاه وجود ندارند و تنظیمات، راهاندازی و Diagnostics از طریق HART و ابزارهای ارتباطی سازگار انجام میشود.
Display و Bluetooth از قابلیتهای قابل انتخاب خانواده PMP71B هستند، اما نباید بدون وجود آنها در Order Configuration به این دستگاه خاص نسبت داده شوند.
Housing تکمحفظه آلومینیومی
Housing این دستگاه از نوع Single Compartment و از جنس Coated Aluminium است.
این ساختار بخش الکترونیکی و ترمینالهای دستگاه را در یک Housing صنعتی محافظت میکند.
درجه حفاظت IP66/68
Electrical Connection انتخابشده برای این دستگاه Gland M20 پلاستیکی است.
این Configuration با نصب صحیح دارای درجه حفاظت IP66/68 و NEMA Type 4X/6P است.
تست IP68 برای Housing و Process Connection برابر 1.83 متر ستون آب به مدت 24 ساعت اعلام شده است.
مقاومت در برابر لرزش و شوک
برای Aluminium Single-compartment Housing، مقاومت در برابر ارتعاش در فرکانس 10 تا 60 هرتز برابر ±0.35 mm و در محدوده 60 تا 1000 هرتز تا 5g است.
Shock Resistance دستگاه نیز 30g اعلام شده است.
زمان پاسخ
برای Measuring Cellهای استاندارد با رنج حداقل 1 bar، Dead Time خروجی HART حداکثر 45 ms است.
Time Constant برای T63 حداکثر 45 ms و برای T90 حداکثر 85 ms است.
Warm-up Time دستگاه نیز مطابق IEC 62828-4 حداکثر 5 ثانیه اعلام شده است.
کاربردهای Cerabar PMP71B
Cerabar PMP71B برای اندازهگیری فشار در خطوط فرایندی، مخازن، سیستمهای پمپاژ، خطوط آب و مایعات، گازهای صنعتی و همچنین اندازهگیری سطح هیدرواستاتیک قابل استفاده است.
Configuration حاضر با رنج 10 bar Gauge و اتصال فلنجی یک اینچ برای فرایندهایی مناسب است که نیاز به نصب فلنجی، خروجی 4–20mA/HART و متریال Wetted از جنس 316L دارند.
جمعبندی
ترانسمیتر فشار Endress+Hauser Cerabar PMP71B در Configuration ارائهشده یک Pressure Transmitter از نوع Gauge با Measuring Cell دهبار است که محدوده ذاتی سنسور آن از 1- تا 10+ bar قرار دارد.
این نسخه بهطور مشخص دارای خروجی دو سیمه 4–20mA HART، فلنج ASME B16.5 RF سایز NPS 1" Class 150 از 316/316L، ممبران 316L، Silicone Oil، Housing تکمحفظه آلومینیومی، Gland M20 و درجه حفاظت IP66/68 است.
همچنین این Configuration فاقد نمایشگر محلی و فاقد Diaphragm Seal خارجی بوده و برای استفاده در Non-Hazardous Area انتخاب شده است.
