Configuration ارائهشده دارای تغذیه 10 تا 30 ولت DC، خروجی سهسیمه PNP، کانکتور M12 و اتصال فرایندی G3/4 از جنس 316L است و برای Non-hazardous Area انتخاب شده است.
جدول مشخصات فنی Liquipoint FTW33
| عنوان |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
لول سوئیچ نقطهای / Point Level Switch |
| برند |
Endress+Hauser |
| خانواده |
Liquipoint |
| مدل |
FTW33 |
| اصل اندازهگیری |
Conductive Point Level Detection |
| کاربرد |
تشخیص حد یا نقطه مشخص سطح مایعات |
| نوع اندازهگیری |
Point Level / Limit Detection |
| نوع طراحی سنسور |
Compact / Flush-mounted |
| سیالات قابل استفاده |
مایعات، سیالات رسانا، مواد خمیری و سیالات چسبناک |
| محل نصب |
لوله، مخزن ذخیره، مخزن اختلاط و مخزن فرایندی |
| نصب در مخزن دارای Agitator |
قابل استفاده |
| مشخصات الکتریکی |
| Power Supply این Configuration |
10...30 VDC |
| نوع خروجی |
3-wire PNP |
| Communication |
DC PNP |
| حداکثر Output Current |
200 mA |
| Switching Function |
NO / NC |
| نوع کاربرد خروجی |
ارسال فرمان سوئیچینگ به PLC، Relay یا سیستم کنترل |
| مشخصات سیال و اندازهگیری |
| حداقل Conductivity |
> 1 µS/cm |
| Minimum Dielectric Constant |
> 2 |
| Build-up Compensation |
فعال / Active |
| مناسب سیالات دارای Build-up |
بله |
| مناسب مواد چسبناک |
بله |
| مناسب مواد خمیری |
بله |
| Foam Detection |
قابل تشخیص؛ بسته به تنظیم دستگاه |
| دما و فشار فرایندی |
| Process Temperature استاندارد |
-20...+100 °C |
| معادل فارنهایت |
-4...+212 °F |
| CIP / SIP Temperature |
Up to +150 °C for 1 hour |
| معادل CIP / SIP |
Up to +302 °F for 1 h |
| Process Pressure |
Vacuum...25 bar |
| Maximum Pressure |
25 bar / 362.5 psi |
| شرایط محیطی |
| Ambient Temperature |
-40...+70 °C |
| معادل فارنهایت |
-40...+158 °F |
| Approval این Configuration |
Non-hazardous Area |
| متریال بخشهای در تماس با سیال |
| Sensor Material |
Stainless Steel 316L |
| Sensor Isolation |
PEEK |
| Main Wetted Materials |
316L / PEEK |
| Housing Materials |
316L / PPSU |
| اتصال فرایندی |
| Process Connection این Configuration |
Thread ISO 228 G3/4 |
| Process Connection Material |
Stainless Steel 316L |
| Connection Code |
W5J |
| نوع رزوه |
G3/4 according to ISO 228 |
| روش نصب |
نصب از طریق Weld-in Adapter مناسب |
| Weld-in Adapter |
بهصورت Accessory قابل استفاده |
| سایر اتصالات خانواده |
G1, G1/2, G3/4, M24 |
| Hygienic Connections |
در سایر Configurationها قابل ارائه |
| Electrical Connection و حفاظت |
| Electrical Connection |
Plug M12 |
| Protection Rating این Configuration |
IP65 / IP67 |
| NEMA |
NEMA Type 4 Enclosure |
| طراحی و نصب |
| Sensor Length |
Flush-mounted |
| Installation Design |
نصب همسطح با دیواره مخزن یا خط |
| نیاز به بخش متحرک |
ندارد |
| مناسب فضای محدود |
بله؛ به دلیل طراحی Compact |
| نصب روی لوله |
دارد |
| نصب روی مخزن |
دارد |
| Cleaning و کاربردهای بهداشتی |
| CIP |
مناسب |
| SIP |
مناسب |
| Maximum Cleaning Temperature |
+150 °C for 1 h |
| 3-A |
در خانواده FTW33 قابل ارائه |
| EHEDG |
در خانواده FTW33 قابل ارائه |
| Configuration ارائهشده |
| Approval |
Non-hazardous Area |
| Power Supply; Output |
10-30 VDC; 3-wire PNP |
| Electrical Connection |
Plug M12, IP65/67, NEMA Type 4 Enclosure |
| Process Connection |
Thread ISO 228 G3/4, 316L |
| Installation Accessory |
Weld-in Adapter |
توضیحات محصول

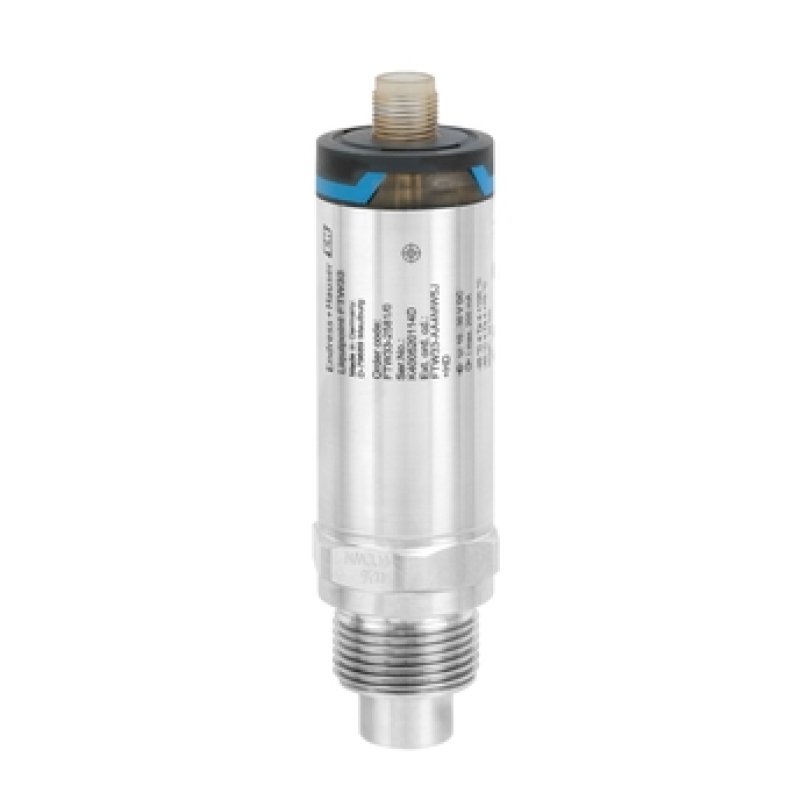

لول سوئیچ Endress+Hauser Liquipoint FTW33 یک Point Level Switch کامپکت برای تشخیص وجود یا عدم وجود سیال در یک نقطه مشخص از مخزن یا خط لوله است.
این سنسور بهخصوص برای مایعات، مواد خمیری، سیالات چسبناک و محیطهایی که احتمال ایجاد رسوب روی سطح سنسور وجود دارد طراحی شده است.
اصل اندازهگیری Conductive
Liquipoint FTW33 در تشخیص مایعات رسانا از اصل اندازهگیری Conductive استفاده میکند.
هنگامی که مایع به سطح سنسور میرسد، تغییر مشخصه الکتریکی شناسایی شده و مدار الکترونیکی دستگاه وضعیت سطح را به یک سیگنال سوئیچینگ PNP تبدیل میکند.
حداقل Conductivity
برای تشخیص مایعات رسانا، حداقل هدایت الکتریکی موردنیاز بیش از 1 µS/cm است.
این مقدار پایین باعث میشود سنسور برای طیف گستردهای از محلولها و مایعات صنعتی قابل استفاده باشد.
انتخاب نهایی سنسور باید با خواص واقعی سیال از جمله Conductivity، Dielectric Constant، دما و احتمال ایجاد Build-up تطبیق داده شود.
مناسب مایعات چسبناک و خمیری
یکی از ویژگیهای مهم FTW33 توانایی استفاده در Sticky و Pasty Media است.
این دستگاه برای فرایندهایی طراحی شده که ماده ممکن است روی سطح سنسور رسوب کند یا لایهای از محصول روی آن باقی بماند.
Active Build-up Compensation
FTW33 دارای Active Build-up Compensation است.
این قابلیت کمک میکند رسوب یا لایه باقیمانده روی سطح سنسور بهسادگی بهعنوان وجود واقعی سطح سیال تشخیص داده نشود و سوئیچینگ پایدارتر انجام شود.
تشخیص Foam
Liquipoint FTW33 میتواند برای تشخیص Foam رسانا نیز مورد استفاده قرار گیرد.
بسته به کاربرد، رفتار تشخیص Foam را میتوان متناسب با فرایند در نظر گرفت تا کف بهعنوان سطح واقعی شناسایی شود یا از آن صرفنظر شود.
خروجی سهسیمه PNP
خروجی Configuration ارائهشده از نوع 3-wire PNP است.
خروجی PNP را میتوان مستقیماً به ورودی دیجیتال PLC یا سایر تجهیزات کنترل صنعتی متصل کرد.
حداکثر جریان خروجی این نوع نسخه تا 200 mA است.
تغذیه 10 تا 30 ولت DC
ولتاژ تغذیه این Liquipoint FTW33 برابر 10 تا 30 ولت DC است.
این محدوده ولتاژ با سیستمهای استاندارد 24VDC مورد استفاده در تابلوهای PLC و اتوماسیون صنعتی سازگار است.
اتصال الکتریکی M12
Electrical Connection این Configuration از نوع Plug M12 است.
کانکتور M12 باعث سادهتر شدن نصب، تعویض و سیمبندی تجهیز در خطوط صنعتی میشود و نیازی به باز کردن Housing برای اتصال کابل ندارد.
درجه حفاظت IP65/IP67
نسخه M12 ارائهشده دارای درجه حفاظت IP65 / IP67 و NEMA Type 4 Enclosure است.
رعایت مشخصات کانکتور، کابل و آببندی صحیح برای حفظ این درجه حفاظت ضروری است.
اتصال فرایندی G3/4
Process Connection انتخابشده برای این Configuration از نوع Thread G3/4 مطابق ISO 228 است.
بخش اتصال فرایندی از Stainless Steel 316L ساخته شده است.
نصب با Weld-in Adapter
طبق Configuration ارائهشده، اتصال G3/4 برای نصب همراه با Weld-in Adapter در نظر گرفته شده است.
Weld-in Adapter بهصورت Accessory جداگانه روی مخزن یا لوله نصب میشود و FTW33 سپس روی آن قرار میگیرد.
Weld-in Adapter باید از نظر متریال، ابعاد و الزامات بهداشتی با اتصال G3/4 همین سنسور و شرایط واقعی فرایند مطابقت داشته باشد.
طراحی Flush-mounted
سنسور Liquipoint FTW33 از طراحی Flush-mounted استفاده میکند.
در این طراحی بخش حساس سنسور تا حد امکان همسطح با دیواره داخلی خط یا مخزن قرار میگیرد و پراب بلندی داخل مسیر فرایند وجود ندارد.
این ویژگی هم فضای نصب را کاهش میدهد و هم تمیزکاری خط را سادهتر میکند.
فشار فرایندی تا 25 bar
محدوده فشار فرایندی FTW33 از Vacuum تا 25 bar اعلام شده است.
حداکثر فشار اسمی معادل حدود 362.5 psi است.
فشار مجاز نهایی باید با Process Connection، Weld-in Adapter و شرایط دمایی واقعی سیستم نیز تطبیق داده شود.
محدوده دمای فرایند
محدوده استاندارد Process Temperature برای Liquipoint FTW33 برابر 20- تا 100+ درجه سانتیگراد است.
بنابراین سنسور میتواند در طیف گستردهای از فرایندهای سرد و گرم صنعتی مورد استفاده قرار گیرد.
CIP و SIP تا 150 درجه
FTW33 برای عملیات CIP و SIP نیز مناسب است.
در عملیات Cleaning، دستگاه میتواند بهصورت موقت تا 150 درجه سانتیگراد به مدت یک ساعت در معرض دمای فرایند قرار گیرد.
دمای 150°C مربوط به Cleaning کوتاهمدت است و نباید بهعنوان حداکثر دمای کاری پیوسته سنسور در نظر گرفته شود. حداکثر دمای Continuous استاندارد 100°C است.
متریال 316L و PEEK
بخش اصلی سنسور در تماس با فرایند از Stainless Steel 316L ساخته شده است.
Sensor Isolation نیز از PEEK ساخته میشود.
سازگاری این متریالها با ماده فرایندی باید با توجه به غلظت، دما و ترکیب شیمیایی سیال بررسی شود.
مناسب صنایع غذایی و نوشیدنی
Liquipoint FTW33 در اصل با تمرکز ویژه بر کاربردهای Food & Beverage توسعه داده شده است.
طراحی Flush-mounted، قابلیت CIP/SIP و امکان استفاده از اتصالات Hygienic باعث شده این خانواده برای بسیاری از فرایندهای غذایی و بهداشتی مناسب باشد.
برای خانواده FTW33 تاییدیههای بهداشتی مانند 3-A و EHEDG نیز در Configurationهای مربوطه قابل ارائه هستند.
نصب روی مخازن دارای همزن
FTW33 را میتوان روی مخازن ذخیره، Mixing Vessel و Process Vessel حتی در شرایطی که مخزن دارای Agitator است استفاده کرد.
محل نصب باید بهگونهای انتخاب شود که جریان مستقیم بسیار شدید یا ضربه مکانیکی ناشی از تجهیزات داخلی مخزن به سنسور وارد نشود.
کاربردهای Liquipoint FTW33
این لول سوئیچ برای تشخیص High Level یا Low Level در مخازن، جلوگیری از سرریز، جلوگیری از Dry Running تجهیزات و تشخیص وجود سیال در خطوط لوله قابل استفاده است.
از کاربردهای متداول آن میتوان به صنایع غذایی و نوشیدنی، خطوط آب و محلولها، صنایع شیمیایی، مخازن اختلاط، سیستمهای Cleaning و خطوط دارای مایعات چسبناک یا دارای رسوب اشاره کرد.
تفاوت Point Level با اندازهگیری پیوسته سطح
Liquipoint FTW33 یک Point Level Switch است و مقدار پیوسته سطح مخزن را بر حسب متر، درصد یا حجم اندازهگیری نمیکند.
وظیفه اصلی دستگاه تشخیص رسیدن یا نرسیدن سیال به یک نقطه مشخص و ایجاد یک خروجی سوئیچینگ است.
جمعبندی
لول سوئیچ الکترودی Endress+Hauser Liquipoint FTW33 یک Point Level Switch کامپکت و Flush-mounted برای تشخیص سطح مایعات و مواد خمیری است که برای محیطهای دارای Build-up و فرایندهای بهداشتی نیز قابلیتهای مناسبی ارائه میکند.
Configuration ارائهشده بهطور مشخص دارای تغذیه 10–30VDC، خروجی سهسیمه PNP، کانکتور M12 با IP65/IP67 و اتصال فرایندی G3/4 ISO 228 از جنس 316L است.
محدوده دمای کاری پیوسته دستگاه 20- تا 100+ درجه سانتیگراد، دمای Cleaning تا 150+ درجه برای یک ساعت و فشار فرایندی آن تا 25 bar است.
