نحوه عملکرد سنسور
چنگال سنسور توسط یک محرک پیزوالکتریک در فرکانس طبیعی خود به ارتعاش درمیآید. با رسیدن مایع به چنگال، جرم و چگالی محیط اطراف آن تغییر کرده و فرکانس ارتعاش کاهش مییابد.
مدار الکترونیکی داخلی این کاهش فرکانس را شناسایی کرده و وضعیت خروجی را تغییر میدهد. در نتیجه، اساس تشخیص این سنسور بر تغییر فرکانس ارتعاش است و نه توقف کامل لرزش چنگال.
عملکرد در شرایط فرایندی
عملکرد این روش به رسانایی الکتریکی مایع وابسته نیست و عواملی مانند تغییر خواص مایع، جریان، تلاطم، حباب، کف، ارتعاشات محیطی، ذرات جامد محدود و رسوب، تاثیر کمی بر عملکرد صحیح دستگاه دارند.
این ویژگی، FTL51C را به جایگزینی مطمئن برای بسیاری از فلوترها و سوئیچهای مکانیکی تبدیل میکند.
اتصال فرایندی AES
اتصال فرایندی این کد AES است؛ یعنی فلنج ANSI B16.5 سایز ۲ اینچ، Class 150 با پوشش لعابی روی پایه 316/316L.
اتصال AES با اتصال CGS متفاوت است و نباید با فلنج DN50 PN40 اشتباه گرفته شود.
اگرچه فلنج دارای ریتینگ Class 150 است، محدودیت فشار نسخه لعابی دستگاه حداکثر ۲۵ بار است. در هر کاربرد باید پایینترین مقدار مجاز بین فلنج، سنسور، دما و آببندی بهعنوان فشار مجاز نهایی در نظر گرفته شود.
ماژول الکترونیکی FEL55
ماژول الکترونیکی این مدل FEL55 است. این ماژول یک خروجی دوسیمه ۸/۱۶ میلیآمپر ارائه میدهد و با تغذیه ۱۱ تا ۳۶ ولت DC کار میکند.
سیگنال آن برای اتصال به واحد سوئیچینگ جداگانه یا ورودی آنالوگ سازگار PLC طراحی شده است.
خروجی FEL55 از نوع NAMUR نیست و وضعیت سطح را با تغییر جریان بین حدود ۸ و ۱۶ میلیآمپر منتقل میکند.
تاییدیه محیط خطرناک
کد تاییدیه R به معنی FM Non-Incendive، Class I Division 2، Groups A تا D است.
این تاییدیه آمریکای شمالی با ATEX Ex ia مربوط به کد F متفاوت است و نباید بهعنوان مجوز Zone 0 یا Zone 1 معرفی شود.
این مدل برای محیطهای Division 2 و براساس شرایط درجشده در Control Drawing و پلاک تجهیز طراحی شده است.

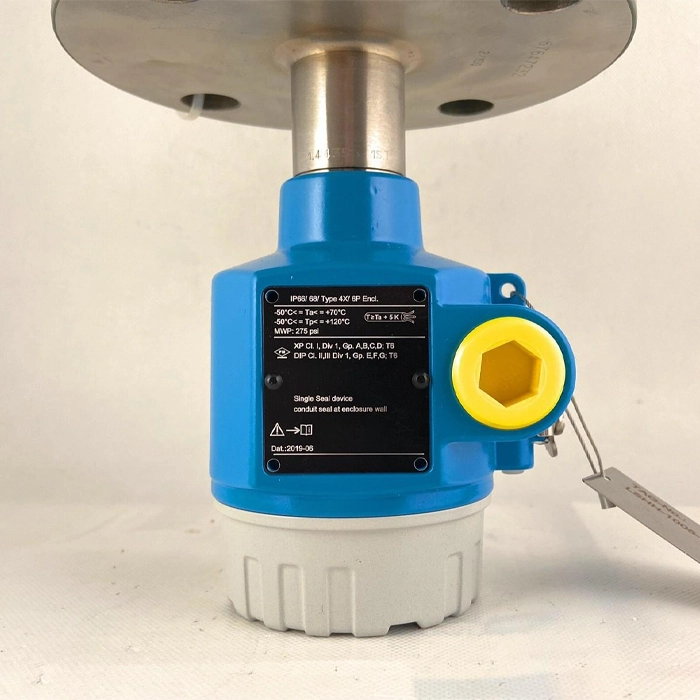

هد و ورودی کابل
هد دستگاه از نوع F13/F17 آلومینیومی با استاندارد NEMA 4X و ورودی کابل NPT سایز ۳/۴ اینچ است. این ویژگی با کد E5 مشخص میشود.
دو گزینه انتهایی AA نیز نشان میدهند که تجهیز فاقد تنظیم ویژه چگالی، فاصلهدهنده دمایی و خط دفاعی دوم است.

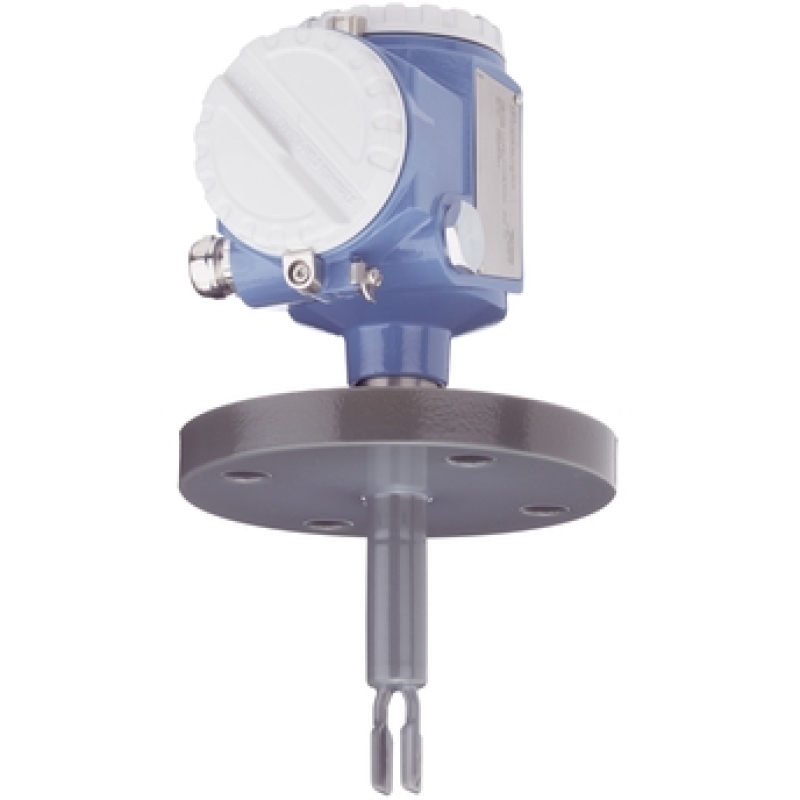

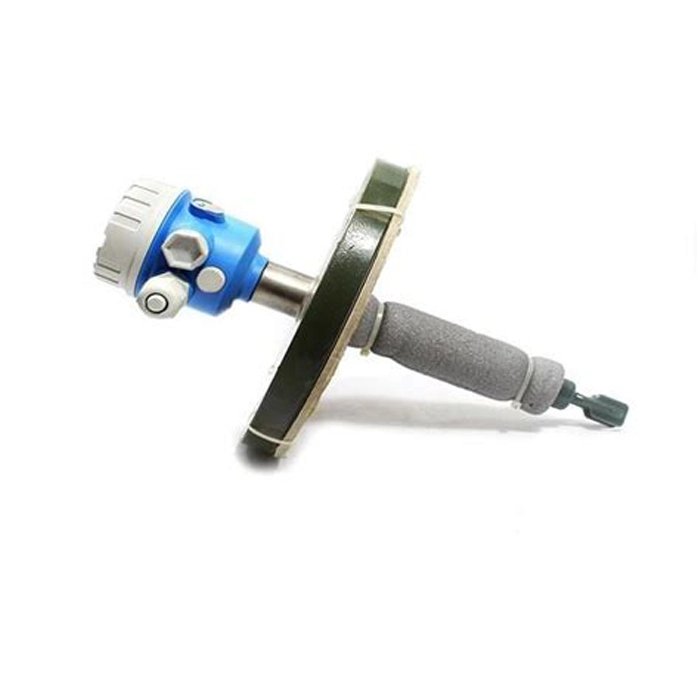

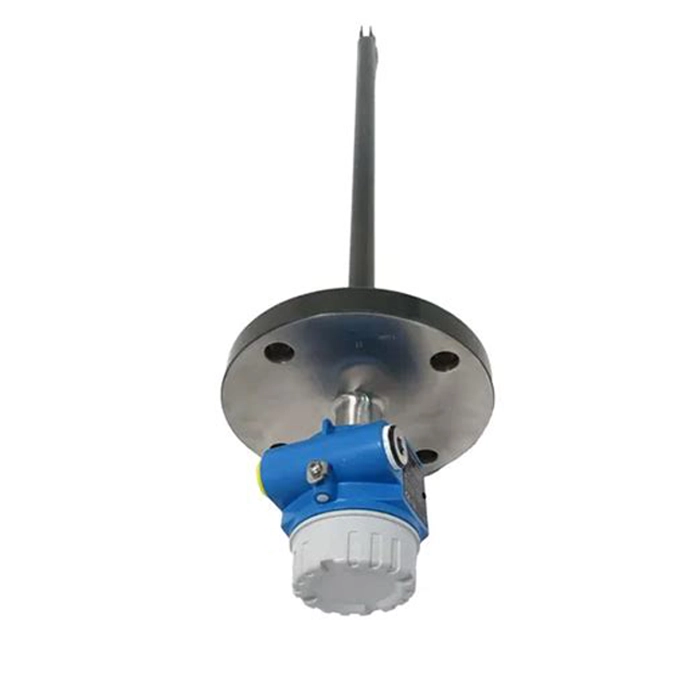

طول پراب و پوشش لعابی
کد BS در فایل بهعنوان پراب با طول سفارشی برحسب میلیمتر و پوشش Enamel معرفی شده است، اما مقدار عددی طول از خود کد کوتاه استخراج نمیشود.
مقدار ۲۰۰ میلیمتر که ارائه شده است باید با پلاک تجهیز، Extended Order Code یا برگه سفارش رسمی سازنده تایید شود.
انتخاب و تامین محصول
یاس کنترل میتواند براساس مشخصات فرایند، نسخه مناسب این سنسور را با طول لوله افزایشی، فلنج، پوشش و خروجی الکترونیکی متفاوت پیشنهاد و تامین کند.
بهتر است در متن سایت بهجای عبارت «تغییر طول چنگال»، از عبارت «انتخاب طول پراب یا لوله افزایشی» استفاده شود؛ زیرا ابعاد چنگال اندازهگیری ثابت است و تغییرات طول مربوط به بخش افزایشی سنسور است.
همچنین تبدیل اتصال باید از طریق انتخاب کد سفارش مناسب انجام شود، نه تغییر مکانیکی محصول آماده.
جدول مشخصات فنی FTL51C-RAESBS5E5AA
| عنوان |
مشخصات نهایی |
| نوع محصول |
لول سوئیچ نقطهای دیاپازونی یا ارتعاشی |
| برند |
Endress+Hauser |
| خانواده محصول |
Liquiphant M FTL51C |
| کد کامل |
FTL51C-RAESBS5E5AA |
| سیال قابل تشخیص |
انواع مایعات، بهویژه سیالات خورنده |
| اصل اندازهگیری |
تشخیص تغییر فرکانس چنگال پیزوالکتریک |
| نوع تاییدیه |
FM Non-Incendive |
| طبقهبندی محیط خطرناک |
Class I, Division 2, Groups A تا D |
| معادل ATEX |
معادل مستقیم Zone 0 یا Zone 1 نیست |
| نوع اتصال فرایندی |
فلنج ۲ اینچ، Class 150 |
| استاندارد فلنج |
ANSI/ASME B16.5 |
| پوشش اتصال |
Enamel یا لعابی |
| جنس پایه فلنج |
316/316L با پوشش لعابی |
| وزن افزوده فلنج |
حدود ۲.۴ کیلوگرم |
| طول پراب |
۲۰۰ میلیمتر طبق اطلاعات ارائهشده؛ نیازمند تایید پلاک |
| تعریف کد طول |
طول سفارشی برحسب میلیمتر با پوشش Enamel |
| پوشش لوله و چنگال |
لعابی و مقاوم در برابر خوردگی |
| الکترونیک داخلی |
FEL55 |
| نوع خروجی |
دوسیمه ۸/۱۶ میلیآمپر |
| استاندارد NAMUR |
خیر؛ این خروجی NAMUR نیست |
| ولتاژ تغذیه |
۱۱ تا ۳۶ ولت DC |
| تغذیه در محیط مرطوب |
حداکثر ۳۵ ولت DC |
| توان مصرفی |
کمتر از ۶۰۰ میلیوات |
| سیگنال جریان بالا |
حدود ۱۶ میلیآمپر با تلرانس ±۵٪ |
| سیگنال جریان پایین |
حدود ۸ میلیآمپر با تلرانس ±۶٪ |
| سیگنال خطا |
کمتر از ۳.۶ میلیآمپر |
| فرمول حداکثر بار |
R = (U−11V) ÷ 16.8mA |
| اتصال به کنترلر |
واحد سوئیچینگ جداگانه یا ورودی آنالوگ سازگار PLC |
| مدل هد |
F13/F17 |
| جنس هد |
آلومینیوم با پوشش محافظ |
| استاندارد حفاظتی |
NEMA Type 4X |
| ورودی کابل |
رزوه NPT سایز ۳/۴ اینچ |
| وزن افزوده هد |
حدود ۰.۵ کیلوگرم |
| گزینه اضافی اول |
انتخاب نشده |
| تنظیم ویژه چگالی |
ندارد |
| گزینه اضافی دوم |
انتخاب نشده |
| فاصلهدهنده دمایی |
ندارد |
| خط دفاعی دوم |
ندارد |
| دمای فرایندی |
۵۰- تا ۱۵۰+ درجه سانتیگراد |
| فشار فرایندی سنسور |
حداکثر ۱- تا ۲۵+ بار برای نسخه لعابی |
| شوک حرارتی |
حداکثر ۱۲۰ درجه سانتیگراد بر ثانیه |
| شوک فشار |
حداکثر ۲۰ بار بر ثانیه |
| چگالی استاندارد |
حداقل ۰.۷ گرم بر سانتیمتر مکعب |
| چگالی قابل تنظیم |
حداقل ۰.۵ گرم بر سانتیمتر مکعب |
| حداکثر ویسکوزیته |
۱۰,۰۰۰ میلیمتر مربع بر ثانیه یا cSt |
| اندازه ذرات جامد |
حداکثر قطر ۵ میلیمتر |
| زمان سوئیچ در پوشیدهشدن |
حدود ۰.۵ ثانیه |
| زمان سوئیچ در آزادشدن |
حدود ۱ ثانیه |
| زمان راهاندازی |
حداکثر ۳ ثانیه |
| مدهای ایمنی |
MAX و MIN |
| نقطه سوئیچ مرجع |
حدود ۱۳ میلیمتر، وابسته به نصب |
| خطای اندازهگیری |
حداکثر ±۱ میلیمتر |
| تکرارپذیری |
حدود ۰.۱ میلیمتر |
| هیسترزیس |
حدود ۲.۵ میلیمتر برای Enamel |
| دمای محیط عمومی |
۵۰- تا ۷۰+ درجه سانتیگراد با رعایت Derating |
| دمای نگهداری |
۵۰- تا ۸۰+ درجه سانتیگراد |
| ارتفاع نصب |
تا ۲۰۰۰ متر؛ با حفاظت اضافهولتاژ تا ۳۰۰۰ متر |
| تحمل بار جانبی |
حداکثر ۷۵ نیوتنمتر |
| حداقل فاصله از دیواره |
حداقل ۱۰ میلیمتر |
| وضعیت نصب |
پراب کوتاه در جهتهای مختلف؛ پراب بلند ترجیحاً عمودی |
| سرعت جریان مرجع |
تا ۵ متر بر ثانیه در شرایط مرجع |
