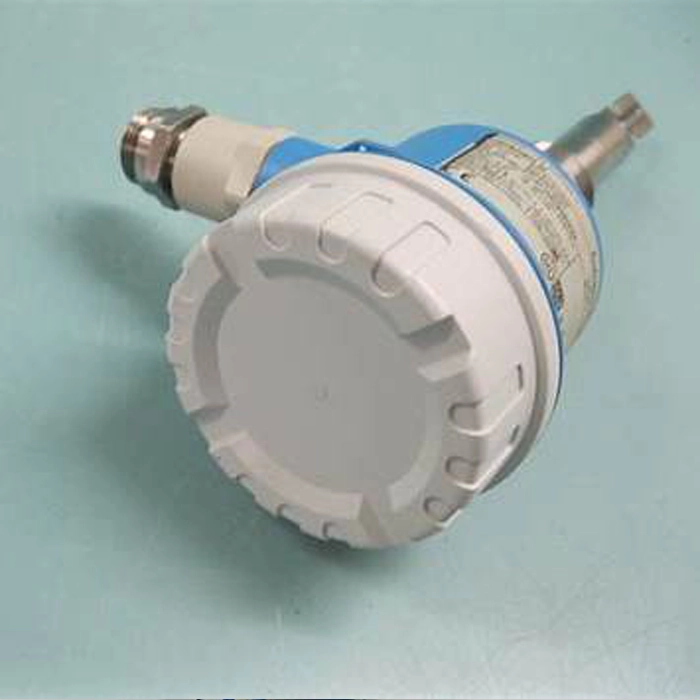

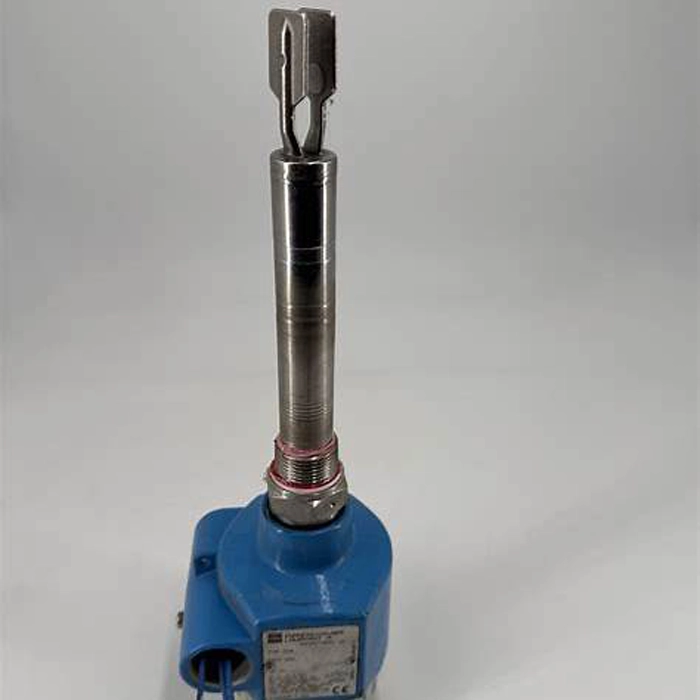

این یک سوییچ سطح می باشد. اساس کار این سنسور بر اساس لرزش چنگال (پیزو الکتریک) می باشد که پس از رسیدن مواد به سنسور لرزش آن متوقف می شود و سنسور تشخیص می دهد. در صنعت به نام لول سوئیچ دیاپازونی می شناسند. این مدل مخصوص مایعات مثل آب، روغن و ..... می باشد که به دلیل استیل بودن آن بیشتر در کارخانجات مواد غذایی استفاده می گردد. این مدل از سنسور با مدل خروجی و نوع اتصال متفاوت تولید میشود. طول این سنسور هم به درخواست مشتری بلند و کوتاه آماده می شود. شرکت یاس کنترل می تواند بر طبق درخواست مشتری تغییرات را انجام دهد(از جمله طول چنگال، تبدیل اتصال رزوه ای به فلنچی و بالعکس)

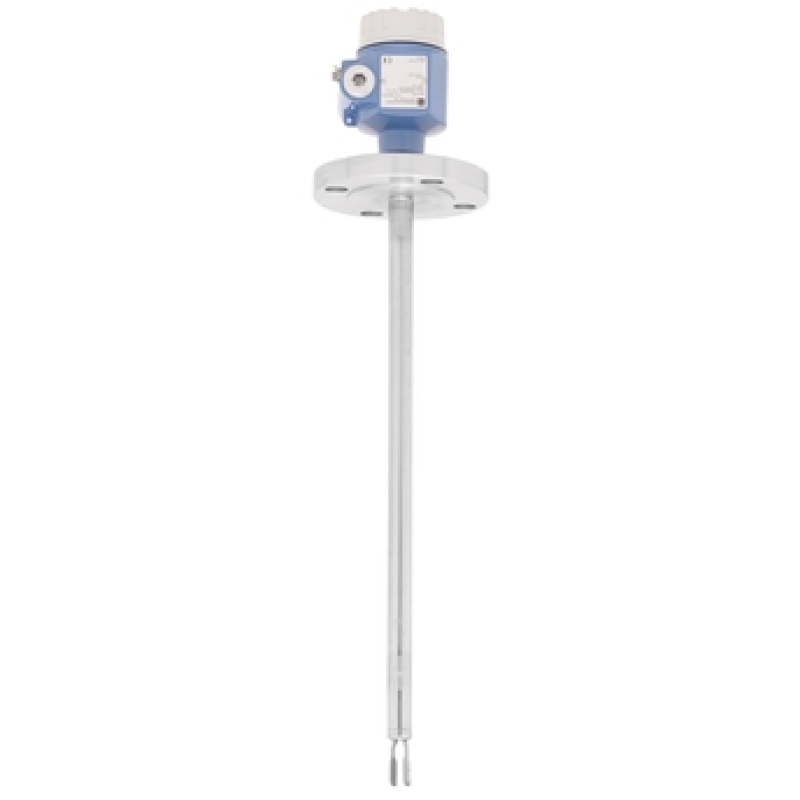

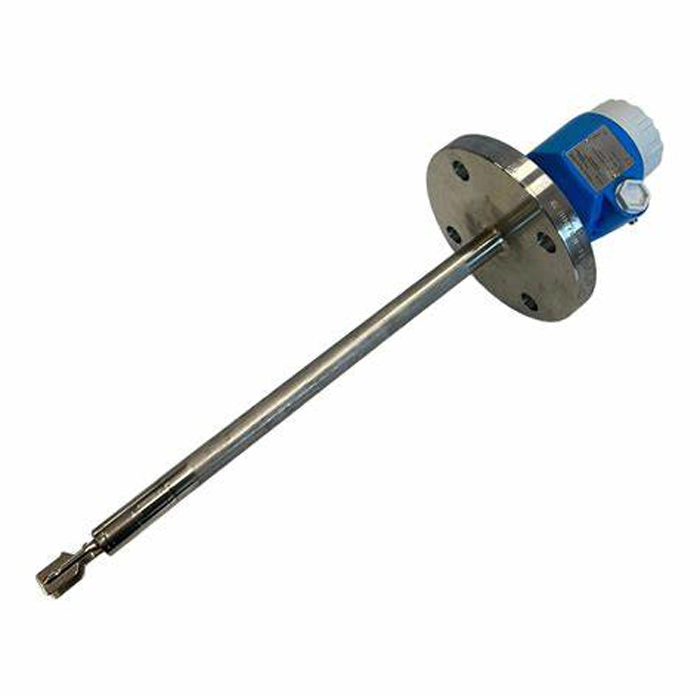

طول لوله افزایشی و نحوه نصب
طول لوله افزایشی این مدل، بسته به ساختار سفارش، میتواند از حدود ۶ تا ۱۱۵ اینچ، معادل تقریباً ۱۵۰ میلیمتر تا ۳ متر، انتخاب شود.
نسخههای کوتاه را میتوان در جهتهای مختلف نصب کرد، اما برای لولههای افزایشی بلند، نصب عمودی توصیه یا الزامی است تا نیروهای جانبی و ارتعاشات مکانیکی به سنسور آسیب نزنند.
در طولهای بلند و شرایط دارای جریان، تلاطم یا ارتعاش مکانیکی، استفاده از ساپورت مناسب برای کاهش نیروهای جانبی واردشده به لوله افزایشی توصیه میشود.
اتصالات و گزینههای قابل سفارش
مدل FTL51 علاوه بر اتصالات رزوهای، با مجموعه گستردهتری از فلنجهای صنعتی قابل سفارش است. متریال بخشهای در تماس با فرایند نیز بسته به ساختار سفارش میتواند از استنلس استیل 316L یا Alloy C4 انتخاب شود.
گزینههایی مانند فاصلهدهنده دمایی و خط دفاعی دوم یا Pressure-Tight Feedthrough نیز برای افزایش ایمنی و سازگاری تجهیز با شرایط فرایندی مختلف قابل سفارش هستند.
جدول مشخصات فنی Liquiphant M FTL51
| عنوان |
مشخصات فنی |
| نوع محصول |
لول سوئیچ نقطهای ارتعاشی دارای لوله افزایشی |
| برند |
Endress+Hauser |
| خانواده محصول |
Liquiphant M FTL51 |
| طراحی سنسور |
دارای Extension Tube |
| کاربرد اصلی |
تشخیص سطح در عمق مشخصی از مخزن |
| اصل اندازهگیری |
تغییر فرکانس ارتعاش چنگال پیزوالکتریک |
| سیال قابلاندازهگیری |
انواع مایعات سازگار با متریال سنسور |
| طول قابل سفارش |
حدود ۶ تا ۱۱۵ اینچ، تا تقریباً ۳ متر |
| طول ویژه جایگزینی |
حدود ۱۱۸ میلیمتر برای برخی جایگزینیهای Liquiphant II |
| متریال لوله افزایشی |
استنلس استیل 316L یا Alloy C4، بسته به سفارش |
| متریال چنگال و اتصال |
استنلس استیل 316L یا Alloy C4 |
| اتصالات رزوهای |
¾ اینچ NPT و یک اینچ NPT |
| اتصالات فلنجی |
فلنجهای ANSI از یک تا چهار اینچ و کلاسهای مختلف |
| حداکثر دمای فرایندی |
حدود ۱۵۰+ درجه سانتیگراد |
| حداقل دمای فرایندی |
حدود ۴۰- درجه سانتیگراد |
| فشار فرایندی |
۱- تا حداکثر ۶۴+ بار، وابسته به فلنج و اتصال |
| حداقل چگالی مایع |
۰.۷ بهصورت استاندارد؛ قابل تنظیم برای حداقل ۰.۵ |
| حداکثر ویسکوزیته |
حدود ۱۰,۰۰۰ سانتیپوآز |
| حداکثر اندازه ذرات جامد |
حدود ۵ میلیمتر |
| زمان پاسخ در پوشیدهشدن |
حدود ۰.۵ ثانیه |
| زمان پاسخ در آزادشدن |
حدود ۱ ثانیه |
| مدهای ایمنی |
MAX و MIN |
| گزینه فاصلهدهنده دمایی |
قابل سفارش |
| خط دفاعی دوم |
Pressure-Tight Feedthrough قابل سفارش |
| گزینههای الکترونیکی |
FEL51 تا FEL58 |
| انواع خروجی |
AC دوسیمه، PNP، رله، 8/16 mA، NAMUR و PFM |
| دمای محیط |
حدود ۵۰- تا ۷۰+ درجه سانتیگراد |
| دمای نگهداری |
حدود ۵۰- تا ۸۰+ درجه سانتیگراد |
| وزن پایه |
حدود ۰.۶ کیلوگرم بهعلاوه وزن لوله، فلنج و هد |
| نصب پراب کوتاه |
تا حدود ۲۰ اینچ، قابل نصب در جهتهای مختلف |
| نصب پراب بلند |
بیشتر از حدود ۲۰ اینچ، ترجیحاً یا الزاماً عمودی |
| نیاز به ساپورت |
در برابر نیروهای دینامیکی و برای طولهای بلند توصیه میشود |
| سرعت جریان مرجع |
تا حدود ۵ متر بر ثانیه در شرایط مرجع |
