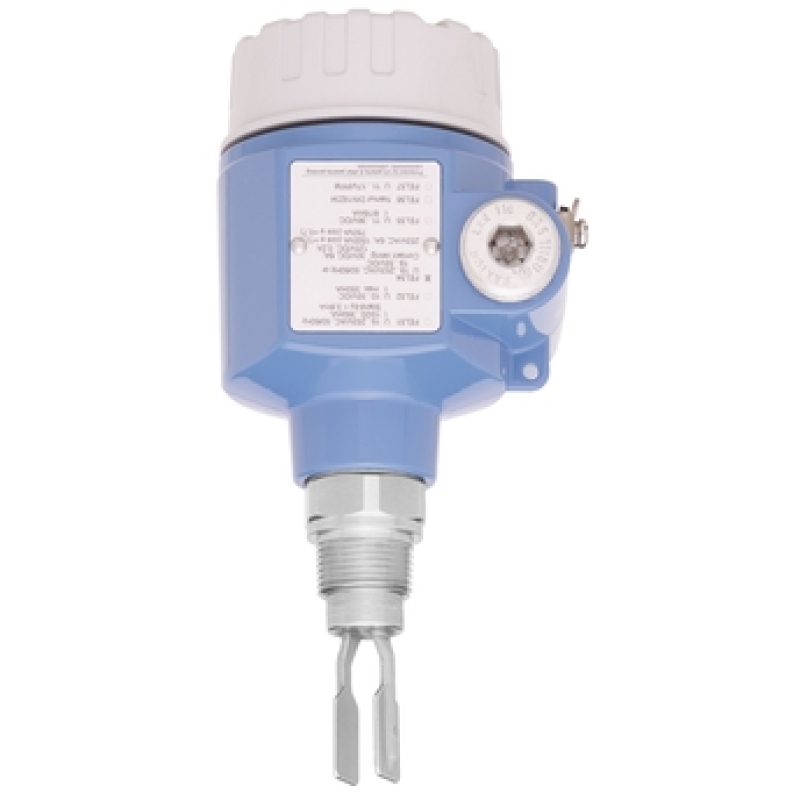

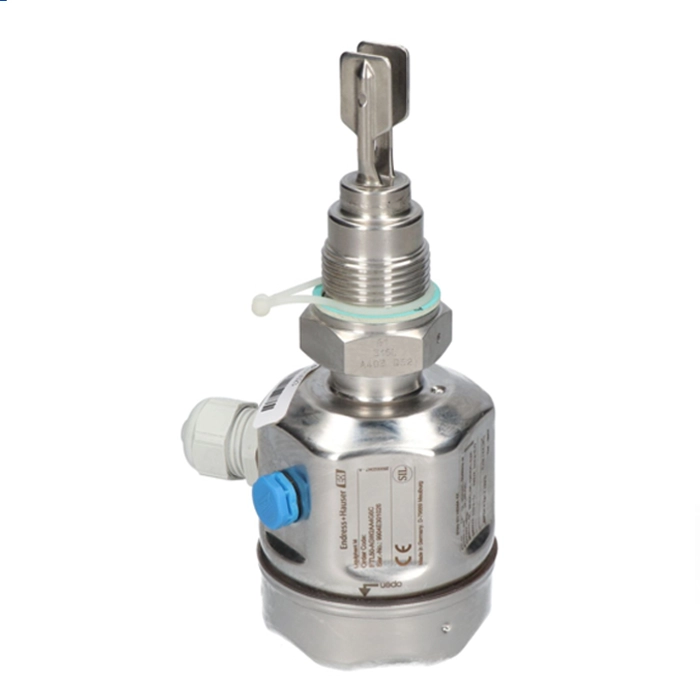

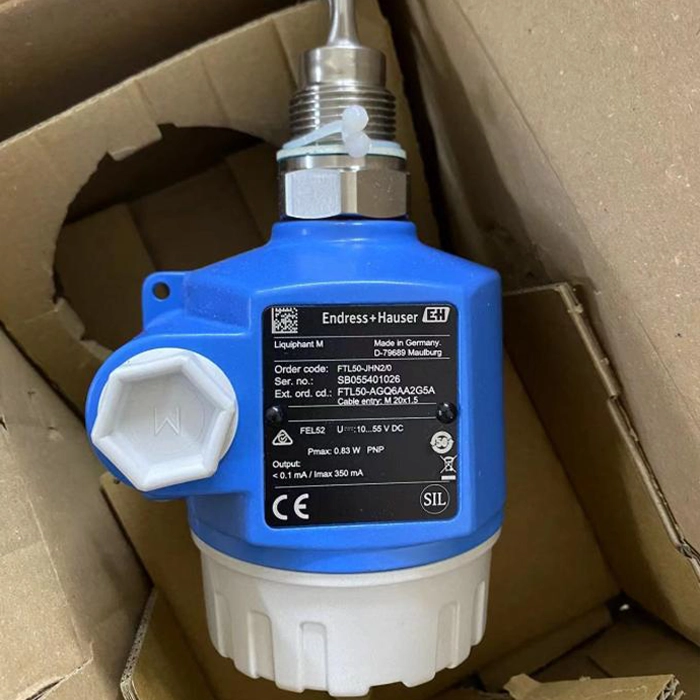

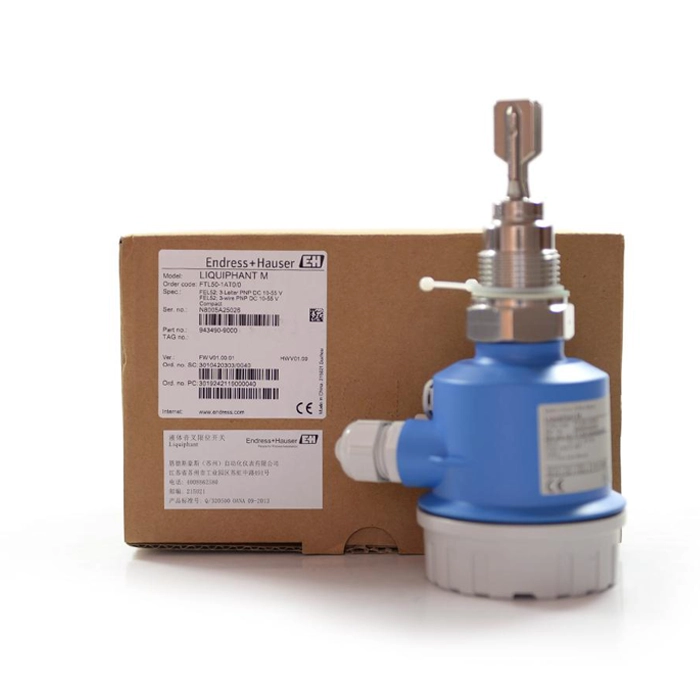

این یک سوییچ سطح می باشد. اساس کار این سنسور بر اساس لرزش چنگال (پیزو الکتریک) می باشد که پس از رسیدن مواد به سنسور لرزش آن متوقف می شود و سنسور تشخیص می دهد. در صنعت به نام لول سوئیچ دیاپازونی می شناسند. این مدل مخصوص مایعات مثل آب، روغن و ..... می باشد که به دلیل استیل بودن آن بیشتر در کارخانجات مواد غذایی استفاده می گردد. این مدل از سنسور با مدل خروجی و نوع اتصال متفاوت تولید میشود. طول این سنسور هم به درخواست مشتری بلند و کوتاه آماده می شود. شرکت یاس کنترل می تواند بر طبق درخواست مشتری تغییرات را انجام دهد(از جمله طول چنگال، تبدیل اتصال رزوه ای به فلنچی و بالعکس)
نحوه عملکرد سنسور
چنگال سنسور بهوسیله محرک پیزوالکتریک در فرکانس طبیعی خود مرتعش میشود. با رسیدن مایع به چنگال، فرکانس ارتعاش تغییر میکند و الکترونیک دستگاه وضعیت پوشیده یا آزاد بودن سنسور را تشخیص میدهد.
عملکرد این سنسور به رسانایی الکتریکی مایع وابسته نیست و عواملی مانند تلاطم، جریان، کف، حباب، ارتعاش محیطی و مقدار محدود ذرات جامد معمولاً مانع تشخیص صحیح سطح نمیشوند.
اتصالات و خروجیهای قابل انتخاب
این مدل با انواع اتصالات رزوهای، فلنجی و بهداشتی قابل سفارش است. بسته به ساختار سفارش، میتوان از متریالها و اتصالات فرایندی مختلف متناسب با شرایط پروژه استفاده کرد.

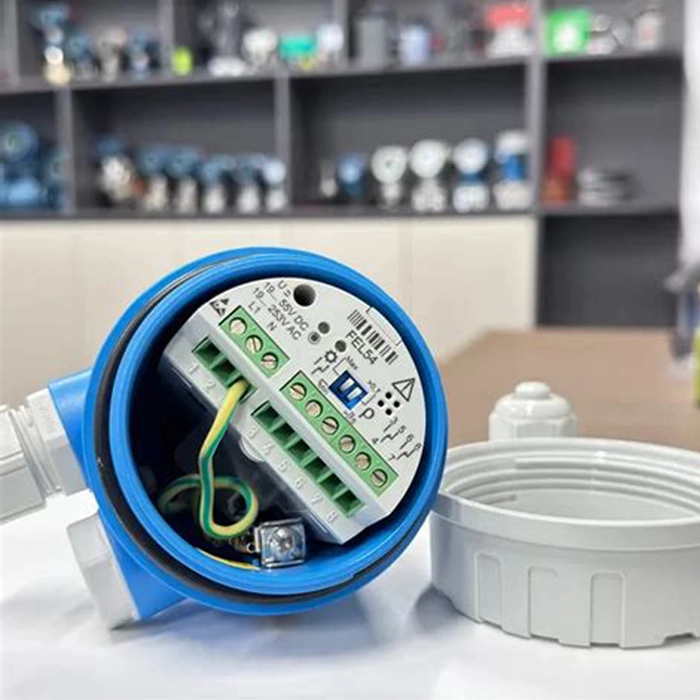

ماژولهای الکترونیکی قابل انتخاب برای این محصول شامل خروجیهای رلهای، سهسیمه PNP، NAMUR، PFM و خروجی دوسیمه ۸/۱۶ میلیآمپر هستند.
نسخههای مناسب مناطق عادی و برخی مناطق خطرناک در ساختار سفارش این محصول پیشبینی شدهاند. تاییدیه نهایی محیط خطرناک باید براساس کد کامل سفارش و پلاک تجهیز بررسی شود.
جدول مشخصات فنی Liquiphant M FTL50
| عنوان |
مشخصات فنی |
| نوع محصول |
لول سوئیچ نقطهای دیاپازونی یا ارتعاشی |
| برند |
Endress+Hauser |
| خانواده محصول |
Liquiphant M FTL50 |
| طراحی سنسور |
کامپکت و بدون لوله افزایشی |
| کاربرد اصلی |
تشخیص حد بالا یا پایین مایعات در مخزن و لوله |
| کاربرد پیشنهادی |
نصب در خطوط لوله، مخازن کوچک و نقاط دارای فضای محدود |
| اصل اندازهگیری |
تغییر فرکانس ارتعاش چنگال پیزوالکتریک |
| سیال قابلاندازهگیری |
انواع مایعات سازگار با متریال سنسور |
| نیاز به کالیبراسیون |
ندارد |
| متریال بخش در تماس با فرایند |
استنلس استیل 316L یا Alloy C4، بسته به ساختار سفارش |
| اتصالات رزوهای |
¾ اینچ NPT، یک اینچ NPT و برخی اتصالات BSP |
| اتصالات فلنجی |
فلنجهای ANSI، بسته به ساختار سفارش |
| اتصالات بهداشتی قابل انتخاب |
Tri-Clamp و برخی اتصالات Flush Mount |
| دمای فرایندی |
حدود ۴۰- تا ۱۵۰+ درجه سانتیگراد |
| فشار فرایندی |
۱- تا حداکثر ۶۴+ بار، وابسته به اتصال فرایندی |
| حداقل چگالی مایع |
۰.۷ بهصورت استاندارد؛ قابل تنظیم برای حداقل ۰.۵ |
| حداکثر ویسکوزیته |
حدود ۱۰,۰۰۰ سانتیپوآز |
| حداکثر اندازه ذرات جامد |
حدود ۵ میلیمتر |
| زمان سوئیچ هنگام پوشیدهشدن |
حدود ۰.۵ ثانیه |
| زمان سوئیچ هنگام آزادشدن |
حدود ۱ ثانیه |
| خطای نقطه سوئیچ |
حداکثر حدود ±۱ میلیمتر در شرایط مرجع |
| تکرارپذیری |
حدود ۰.۱ میلیمتر |
| هیسترزیس |
حدود ۲ میلیمتر |
| مدهای ایمنی |
MAX برای حفاظت سرریز و MIN برای حفاظت خشککارکردن پمپ |
| گزینههای الکترونیکی |
FEL51، FEL52، FEL54، FEL55، FEL56، FEL57 و FEL58 |
| انواع خروجی |
دوسیمه AC، سهسیمه PNP، رله DPDT، خروجی 8/16 mA، خروجی NAMUR و PFM |
| دمای محیط |
حدود ۵۰- تا ۷۰+ درجه سانتیگراد |
| دمای نگهداری |
حدود ۵۰- تا ۸۰+ درجه سانتیگراد |
| وزن پایه |
حدود ۰.۶ کیلوگرم، بدون اتصالات و هدهای سنگین |
| وضعیت نصب |
قابل نصب در جهتهای مختلف با رعایت جهت صحیح چنگال |
| سرعت جریان مرجع در لوله |
تا حدود ۵ متر بر ثانیه در شرایط مرجع |
