نحوه عملکرد سنسور
اساس عملکرد سنسور بر ارتعاش یک چنگال استیل به کمک محرک پیزوالکتریک است. چنگال در حالت آزاد با فرکانس تشدید مشخصی مرتعش میشود.
هنگامی که سطح مایع به چنگال میرسد، چگالی محیط اطراف آن تغییر کرده و در نتیجه فرکانس تشدید چنگال تغییر میکند. مدار الکترونیکی داخلی این تغییر را تشخیص داده و خروجی سوئیچ را متناسب با حالت انتخابشده فعال یا غیرفعال میکند.
مایعات و کاربردهای قابل استفاده
این مدل برای مایعاتی مانند آب، روغن، سیالات خنککننده، روانکارها و بسیاری از مایعات صنعتی مناسب است.
از کاربردهای متداول این لول سوئیچ میتوان به موارد زیر اشاره کرد:
- حفاظت در برابر پرشدن بیش از حد مخازن
- حفاظت از پمپ در برابر خشککار کردن
- سیستمهای شستوشو و فیلتراسیون
- مخازن روغنکاری
- مخازن خنککننده
- مخازن ذخیره مایعات
- خطوط انتقال مایعات

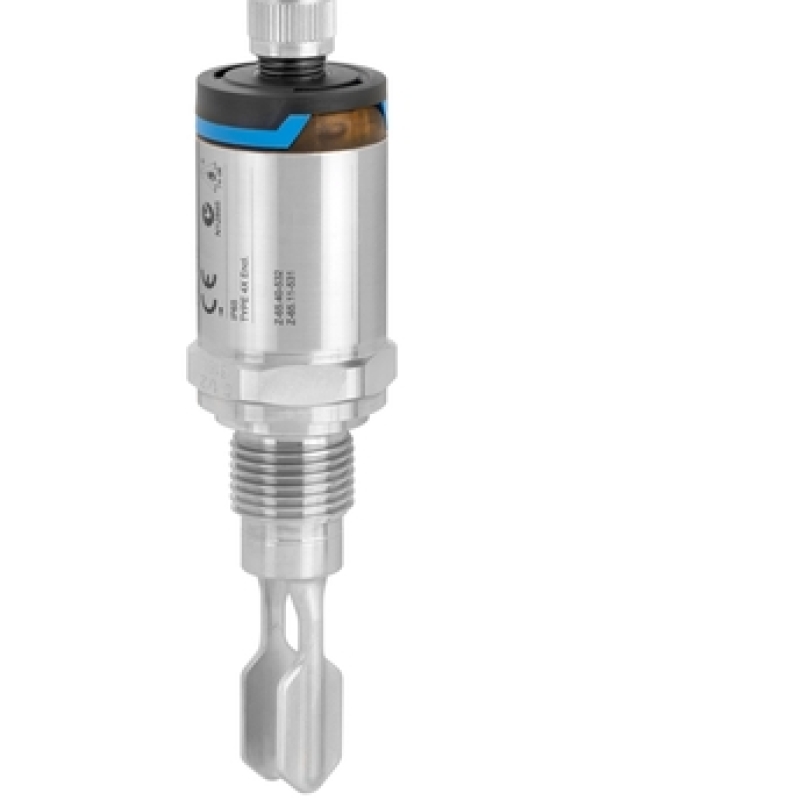

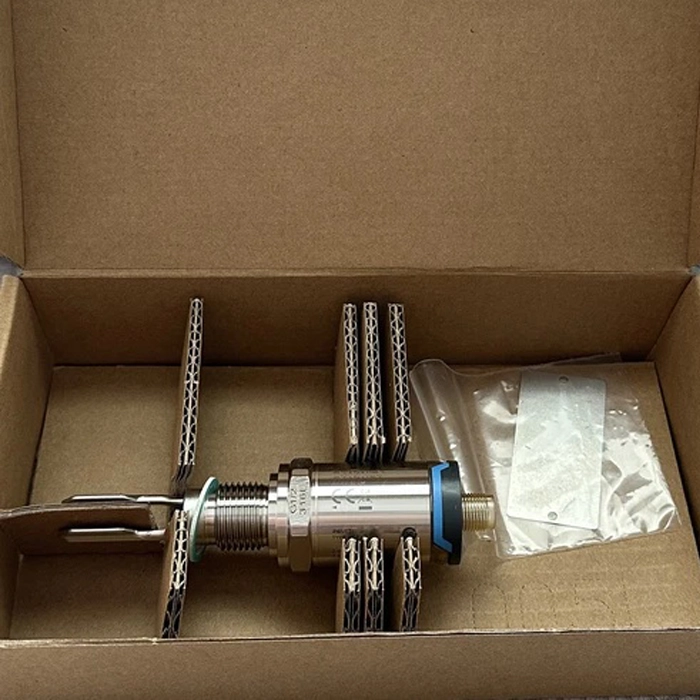

طراحی فشرده و بدون قطعات متحرک
طراحی کوچک و فشرده FTL31 امکان نصب آن را در فضاهای محدود و نقاطی که دسترسی دشواری دارند فراهم میکند. به همین دلیل، این سنسور میتواند در بسیاری از کاربردهایی که پیشتر از فلوتر یا سوئیچ شناور استفاده میشد، جایگزین مناسبی باشد.
این تجهیز قطعات متحرک مکانیکی مانند بازو یا شناور ندارد و عملکرد آن به حرکت آزاد یک جسم شناور درون مخزن وابسته نیست.
عملکرد قابل اعتماد در شرایط فرایندی
اصل اندازهگیری دیاپازونی به رسانایی الکتریکی مایع وابسته نیست. در شرایطی که روشهای رسانایی، خازنی یا اپتیکی به دلیل هدایت الکتریکی نامناسب، تلاطم، شرایط جریان، کف یا وجود حبابهای هوا عملکرد مطلوبی ندارند، این سنسور تشخیص قابلاعتمادی ارائه میدهد.
تشکیل کف روی سطح مایع نیز بهتنهایی مانع عملکرد سنسور نمیشود. با این حال، در سیالات دارای رسوب زیاد باید فاصله مناسب از دیواره و دستورالعملهای نصب سازنده رعایت شود.
حالتهای عملکرد MAX و MIN
این سنسور دارای دو حالت عملکرد ایمن است:
- حالت MAX: برای حفاظت در برابر سرریز استفاده میشود. خروجی تا زمانی که سطح مایع پایینتر از چنگال باشد، در وضعیت عادی باقی میماند.
- حالت MIN: برای حفاظت پمپ در برابر خشککار کردن استفاده میشود. خروجی تا زمانی که چنگال درون مایع قرار دارد، در وضعیت عادی باقی میماند.
در صورت رسیدن سطح به نقطه تنظیم، بروز خطا یا قطع برق، خروجی براساس اصل جریان ساکن به وضعیت ایمن منتقل میشود.
مشخصات پیکربندی انتخابی
پیکربندی موردنظر دارای تغذیه ۱۰ تا ۳۰ ولت DC، خروجی سهسیمه PNP، کانکتور چهارپین M12، اتصال فرایندی رزوهای G1/2 از استنلس استیل 316L و محدوده دمای فرایندی ۴۰- تا ۱۰۰+ درجه سانتیگراد است.
بدنه اصلی و قسمتهای در تماس با مایع از فولاد ضدزنگ 316L ساخته شدهاند و نسخه انتخابی با کانکتور M12 دارای درجه حفاظت IP65/IP67 است.
نمایش وضعیت و تست عملکرد
چراغهای LED روی تجهیز امکان بررسی وجود تغذیه، وضعیت سنسور و خطاهای احتمالی را فراهم میکنند.
همچنین میتوان با قرار دادن آهنربای تست روی محل مشخصشده بدنه، عملکرد خروجی را بدون باز کردن مخزن آزمایش کرد. سنسور را میتوان در وضعیت افقی یا عمودی روی مخزن، لوله یا ظرف فرایندی نصب کرد.
این پیکربندی برای مناطق بیخطر در نظر گرفته شده و برای استفاده در محیطهای مستعد انفجار یا Hazardous Area مناسب نیست. برای کاربردهای کاملاً بهداشتی و صنایع غذایی یا دارویی با الزامات ویژه، استفاده از مدل Liquiphant FTL33 پیشنهاد میشود.

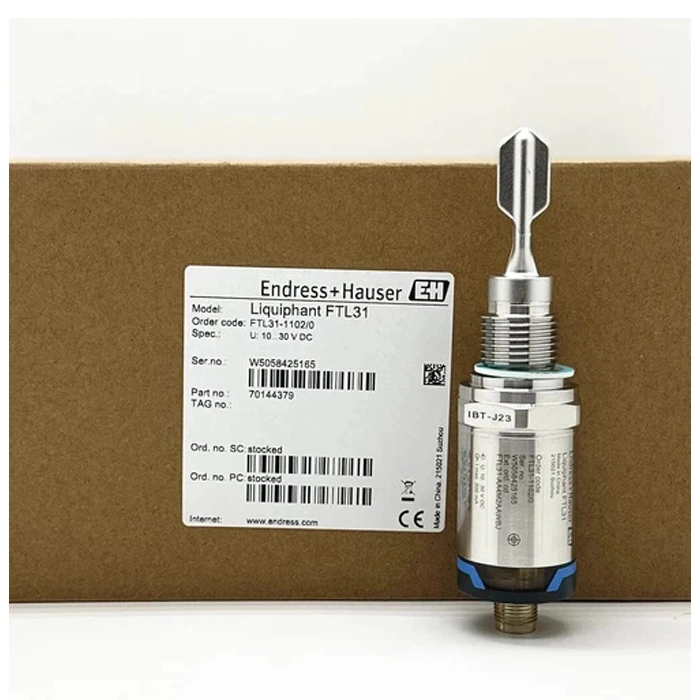

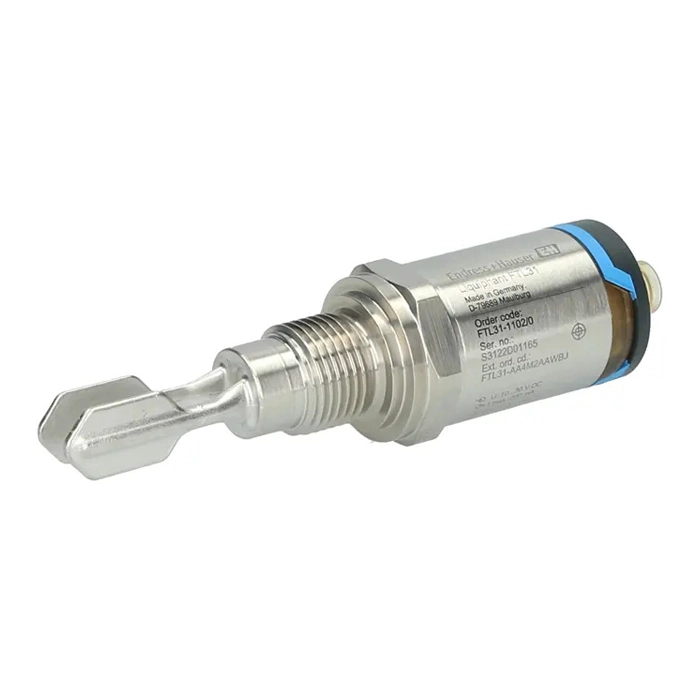

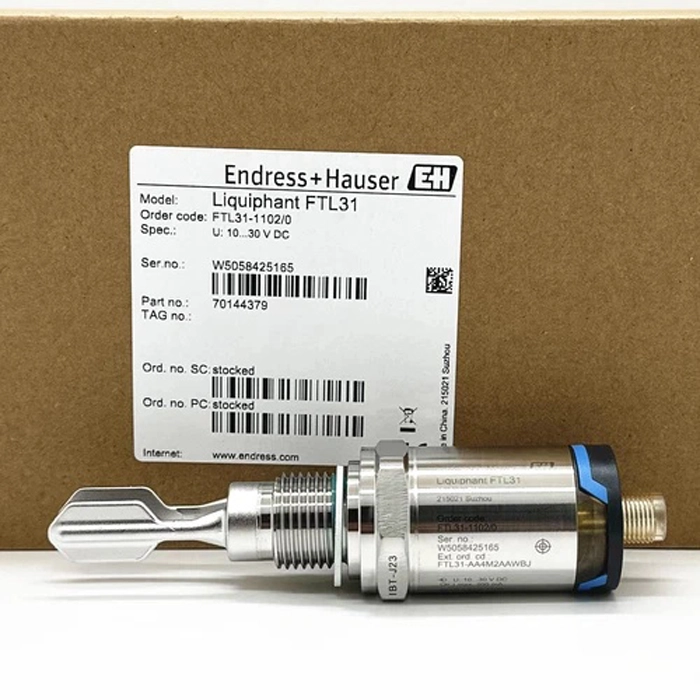

جدول مشخصات فنی Liquiphant FTL31
| عنوان |
مشخصات نهایی |
| نوع محصول |
لول سوئیچ نقطهای دیاپازونی یا ویبرونیک |
| برند |
Endress+Hauser |
| سری محصول |
Liquiphant FTL31 |
| کد کامل پیشنهادی سازنده |
FTL31-AA4M2AAWBJ |
| محیط استفاده |
مناطق بیخطر و غیرانفجاری |
| ماده قابلاندازهگیری |
مایعات |
| اصل اندازهگیری |
ارتعاشی پیزوالکتریک |
| نوع خروجی |
خروجی سوئیچ PNP سهسیمه |
| ولتاژ تغذیه |
10 تا 30 ولت DC |
| ظرفیت سوئیچینگ خروجی |
حداکثر 200 میلیآمپر |
| مصرف جریان |
کمتر از 15 میلیآمپر |
| توان مصرفی |
کمتر از 975 میلیوات |
| افت ولتاژ خروجی |
کمتر از 3 ولت |
| نوع اتصال الکتریکی |

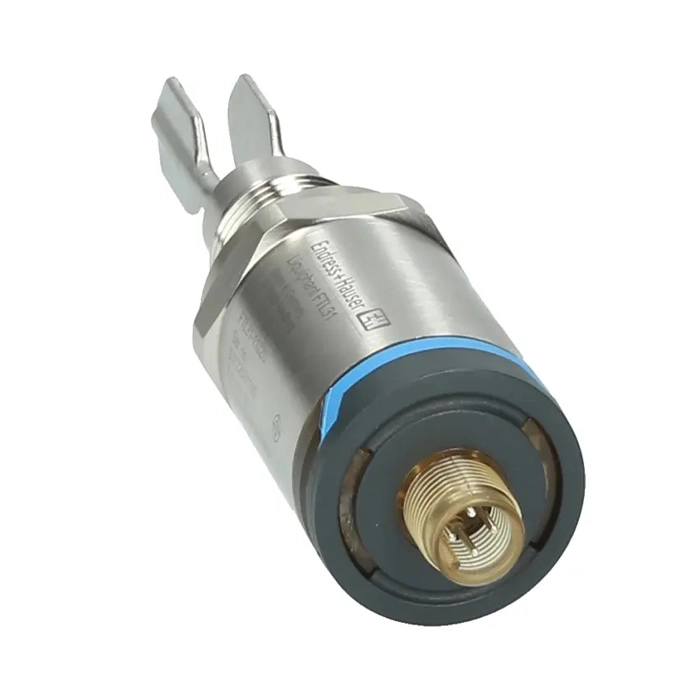

کانکتور چهارپین M12 |
| درجه حفاظت |
IP65/IP67، NEMA Type 4X |
| دمای فرایندی |
40- تا 100+ درجه سانتیگراد |
| دمای محیط |
40- تا 70+ درجه سانتیگراد |
| دمای نگهداری |
40- تا 85+ درجه سانتیگراد |
| فشار فرایندی |
1- تا 40+ بار |
| حداقل چگالی مایع |
بیشتر از 0.7 گرم بر سانتیمتر مکعب |
| محدوده ویسکوزیته |
1 تا 10,000 میلیپاسکالثانیه |
| ذرات جامد مجاز |
قطر کمتر از 5 میلیمتر |
| نوع سنسور |
نسخه کامپکت |
| متریال چنگال |
استنلس استیل 316L |
| متریال آداپتور فرایندی |
استنلس استیل 316L |
| زبری سطح قسمت فلزی |
Ra حداکثر 3.2 میکرومتر |
| نوع اتصال فرایندی |
رزوه ISO 228 G1/2 نری |
| جنس اتصال فرایندی |
استنلس استیل 316L |
| نقطه سوئیچ مرجع |
حدود 13±1 میلیمتر |
| نقطه سوئیچ در نصب افقی |
حدود 10.5 میلیمتر |
| نقطه سوئیچ در نصب از پایین |
حدود 30 میلیمتر |
| هیسترزیس |
حداکثر 3 میلیمتر |
| تکرارپذیری |
±1 میلیمتر |
| فرکانس ارتعاش در هوا |
حدود 1100 هرتز |
| تاخیر سوئیچ هنگام پوشیدهشدن |
حدود 0.5 ثانیه |
| تاخیر سوئیچ هنگام آزادشدن |
حدود 1 ثانیه |
| تاخیر راهاندازی |
حداکثر 3 ثانیه |
| حالتهای عملکرد |
MAX و MIN |
| نمایش وضعیت |
LED سبز، زرد و قرمز |
| تست عملکرد |
تست خارجی با آهنربای مخصوص |
| جهت نصب |
افقی، عمودی از بالا یا عمودی از پایین |
| حداقل فاصله از دیواره |
حداقل 10 میلیمتر |
| سرعت جریان پیشنهادی در لوله |
کمتر از 5 متر بر ثانیه |
| قطر پیشنهادی لوله |
بیشتر از 50 میلیمتر |
| تحمل بار جانبی چنگال |
حداکثر 200 نیوتن |
| حفاظت پلاریته معکوس |
داخلی |
| حفاظت اتصال کوتاه |
دارد |
