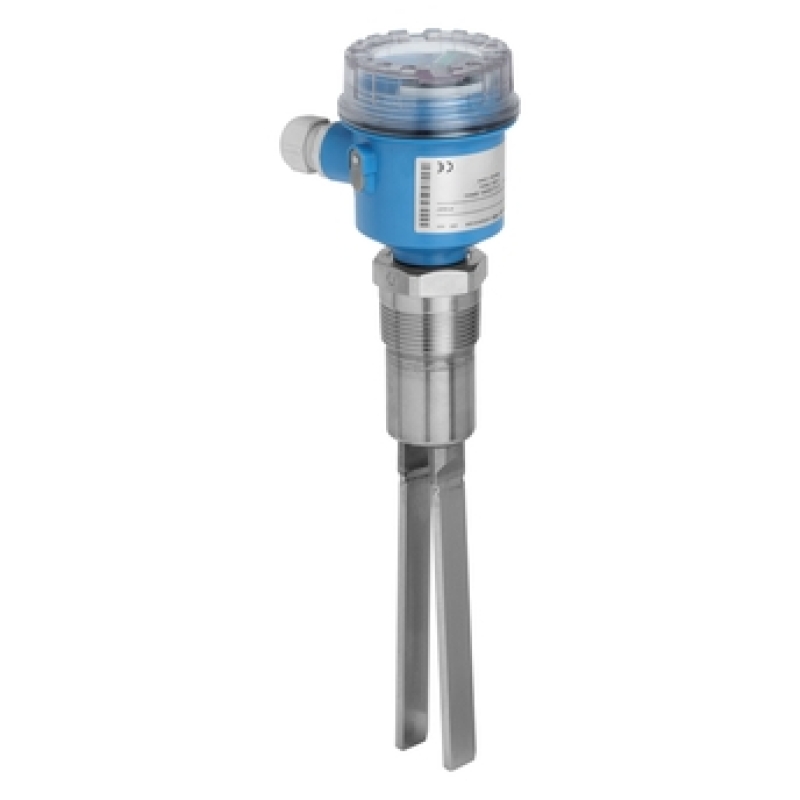

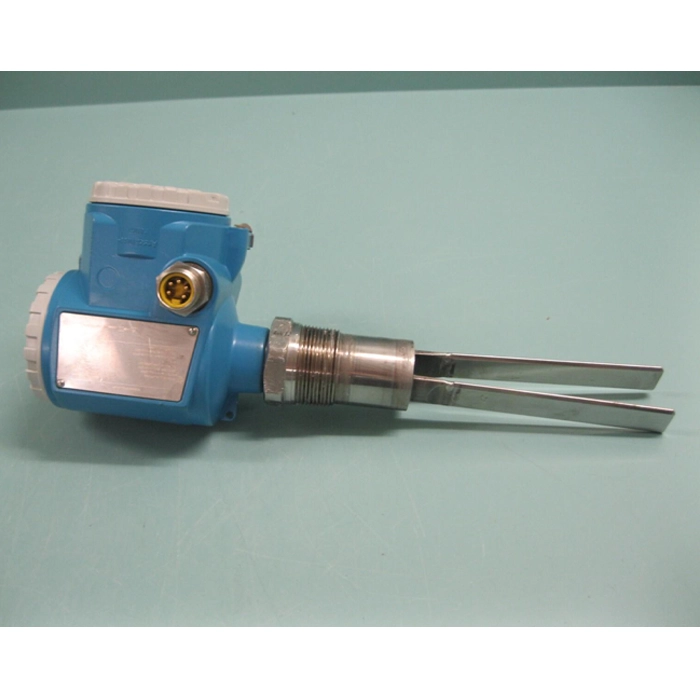

FTM50 بهویژه برای موادی با چگالی حجمی پایین مناسب است و میتواند موادی مانند آرد، شکر، غلات، خوراک دام، پودر شوینده، گچ، سیمان، ماسه، گرانول پلاستیک و خاکستر را تشخیص دهد.
جدول مشخصات فنی Soliphant M FTM50
| عنوان مشخصه |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع محصول |
لول سوئیچ نقطهای ارتعاشی مواد جامد |
| برند |
Endress+Hauser |
| خانواده محصول |
Soliphant M FTM50 |
| نام رایج تجهیز |
لول سوئیچ دیاپازونی |
| طراحی سنسور |
کامپکت |
| اصل اندازهگیری |
کاهش دامنه ارتعاش چنگال پیزوالکتریک در تماس با ماده |
| نوع اندازهگیری |
تشخیص نقطهای سطح |
| کاربرد اصلی |
تشخیص حد بالا یا پایین مواد جامد |
| محل استفاده |
سیلو، هاپر، مخزن ذخیره و مخزن واسط |
| مشخصات ماده قابل اندازهگیری |
| حالت ماده |
جامدات پودری و دانهریز |
| نمونه مواد قابل تشخیص |
غلات، آرد، شکر، پودر، سیمان، گچ، ماسه و گرانول |
| حداکثر اندازه دانه |
10 میلیمتر |
| مشخصات چنگال ارتعاشی |
| طول چنگال استاندارد |
155 میلیمتر |
| حداقل چگالی حجمی با چنگال استاندارد |
10 گرم بر لیتر |
| فرکانس ارتعاش چنگال استاندارد |
حدود 140 هرتز |
| طول چنگال کوتاه |
100 میلیمتر |
| حداقل چگالی حجمی با چنگال کوتاه |
50 گرم بر لیتر |
| فرکانس ارتعاش چنگال کوتاه |
حدود 350 هرتز |
| شرایط فرایندی |
| دمای فرایندی استاندارد |
Approx. -50...+150 °C |
| نسخه دمای بالا |
تا 230 یا 280 درجه سانتیگراد بسته به پیکربندی |
| شوک حرارتی مجاز |
حداکثر 120K؛ نسخه دمای بالا تا 260K |
| فشار کاری فرایند |
-1...+25 bar |
| فشار ترکیدگی سنسور |
100 bar |
| زمان پاسخ و عملکرد |
| زمان پاسخ هنگام پوشیدهشدن سنسور |
حدود 0.5 ثانیه |
| زمان پاسخ هنگام آزادشدن سنسور |
حدود 1 تا 2 ثانیه، بسته به چنگال و دما |
| تاخیر قابل تنظیم |
امکان انتخاب تاخیر 5 ثانیه |
| حالت ایمنی MAX |
مناسب حفاظت در برابر سرریز |
| حالت ایمنی MIN |
مناسب تشخیص خالیشدن مخزن |
| تشخیص خرابی |
تشخیص سایش و تشکیل رسوب روی سنسور |
| ایمنی عملکردی |
SIL2 |
| متریال سنسور |
| جنس سنسور |
Stainless Steel 316L |
| پوشش ضدچسبندگی |
PTFE |
| پوشش ضدخوردگی |
ETFE |
| پرداخت سطح قابل انتخاب |
Ra ≤ 0.8 µm |
| اتصالات فرایندی |
| اتصال رزوهای |
R 1½", 1½" NPT, 1¼" NPT |
| اتصال فلنجی |
ANSI, EN 1092-1, JIS |
| اتصال بهداشتی |
2" Tri-Clamp |
| ماژولهای الکترونیکی و خروجی |
| الکترونیک دوسیمه AC |
FEM51 - 19...253 VAC |
| الکترونیک سهسیمه PNP |
FEM52 - 10...55 VDC |
| خروجی رلهای |
FEM54 - 2 × DPDT |
| خروجی جریانی |
FEM55 - 8/16 mA |
| خروجی PFM |
FEM57 - 50/150 Hz |
| خروجی NAMUR |
FEM58 - H-L Output |
| کلید تست |
در ماژول FEM58 وجود دارد |
| محفظه و شرایط محیطی |
| انواع محفظه |
پلیاستر، استنلس استیل و آلومینیوم |
| درجه حفاظت |
IP66/67 or IP66/68 |
| دمای محیط |
Approx. -50...+70 °C |
| دمای نگهداری |
Approx. -50...+85 °C |
| وزن پایه |
حدود 1.1 کیلوگرم در پیکربندی مرجع |
| محفظه جداشونده |
قابل سفارش با کابل 6 متر یا 20 فوت |
| تاییدیهها |
| نسخه استاندارد |
قابل ارائه |
| تاییدیههای مناطق خطرناک |
ATEX, IECEx, FM, CSA, TIIS, NEPSI |
| شرایط نصب |
| جهت نصب |
افقی، عمودی یا مایل |
| انتخاب جهت نصب |
براساس جریان ماده، زاویه ریزش و احتمال تجمع مواد |
| نصب در مسیر مستقیم ورود ماده |
توصیه نمیشود |
نحوه عملکرد لول سوئیچ Soliphant FTM50
اساس عملکرد این لول سوئیچ بر ارتعاش چنگال توسط محرک پیزوالکتریک است. در حالت آزاد، چنگال سنسور با فرکانس مشخصی به ارتعاش درمیآید.
هنگامی که سطح مواد جامد به چنگال میرسد و آن را میپوشاند، دامنه ارتعاش کاهش پیدا میکند. مدار الکترونیکی این تغییر را تشخیص داده و وضعیت خروجی دستگاه را تغییر میدهد.
پس از پایینرفتن سطح و آزادشدن چنگال، ارتعاش مجدداً به شرایط عادی بازمیگردد و سنسور وضعیت جدید سطح را تشخیص میدهد.
مناسب مواد جامد پودری و دانهریز
Soliphant M FTM50 برای تشخیص نقطهای سطح مواد جامد طراحی شده است و میتواند در سیلوها، هاپرها و مخازن حاوی مواد پودری یا دانهریز مورد استفاده قرار گیرد.
از کاربردهای متداول آن میتوان به تشخیص سطح گندم، آرد، شکر، خوراک دام، سیمان، گچ، ماسه، خاکستر و گرانولهای پلاستیکی اشاره کرد.
تشخیص حد بالا و پایین
FTM50 را میتوان برای تشخیص حد بالا یا MAX بهمنظور جلوگیری از سرریز مخزن استفاده کرد.
همچنین در حالت MIN میتوان از آن برای تشخیص کاهش سطح، جلوگیری از خالیشدن بیش از حد مخزن یا حفاظت تجهیزات پاییندست استفاده کرد.
چنگال استاندارد 155 میلیمتری
نسخه استاندارد FTM50 دارای چنگال با طول 155 میلیمتر است.
این نسخه برای مواد جامد با حداقل چگالی حجمی حدود 10 گرم بر لیتر قابل استفاده است و برای مواد بسیار سبک نیز کاربرد دارد.
فرکانس ارتعاش چنگال استاندارد حدود 140 هرتز است.
چنگال کوتاه 100 میلیمتری
نسخه Short Fork با طول 100 میلیمتر نیز قابل انتخاب است.
این نسخه برای موادی با حداقل چگالی حجمی حدود 50 گرم بر لیتر طراحی شده و فرکانس ارتعاش آن حدود 350 هرتز است.
طراحی کامپکت
مدل FTM50 نسخه کامپکت خانواده Soliphant M است و برای کاربردهایی مناسب است که سنسور باید مستقیماً روی دیواره یا قسمت بالای مخزن نصب شود.
طراحی کوتاه این مدل باعث میشود برای نقاطی که فضای نصب محدود است نیز قابل استفاده باشد.
نحوه نصب صحیح سنسور
FTM50 را میتوان بهصورت افقی، عمودی یا مایل نصب کرد.
جهت نهایی نصب باید براساس نوع ماده، جهت حرکت مواد، محل ورود محصول، زاویه ریزش و احتمال ایجاد Build-up روی چنگال تعیین شود.
چنگال سنسور بهتر است مستقیماً در مسیر برخورد مواد ورودی قرار نگیرد؛ زیرا برخورد مداوم مواد میتواند علاوه بر ایجاد بار مکانیکی، باعث تجمع مواد روی Fork شود.
جلوگیری از تجمع مواد روی چنگال
در موادی که احتمال چسبندگی یا تجمع وجود دارد، جهت چنگال باید بهگونهای انتخاب شود که ماده بتواند بهراحتی از روی سطح سنسور عبور کند.
انتخاب صحیح Orientation باعث میشود تجمع مواد روی سنسور کاهش پیدا کرده و عملکرد Switch پایدارتر باقی بماند.
دمای فرایندی
محدوده دمای فرایندی نسخه استاندارد در حدود 50- تا 150+ درجه سانتیگراد قرار دارد.
نسخههای مخصوص دمای بالا نیز بسته به Configuration میتوانند برای دماهای 230 یا 280 درجه سانتیگراد انتخاب شوند.
محدوده دمای واقعی هر دستگاه به Process Connection، Housing، Electronics و Configuration سفارشدادهشده بستگی دارد و مقادیر نسخه High Temperature نباید به همه مدلهای FTM50 تعمیم داده شوند.
فشار فرایندی
محدوده فشار کاری اعلامشده برای خانواده FTM50 در حدود 1- تا 25+bar است.
فشار ترکیدگی Sensor نیز در اطلاعات ارائهشده برابر 100bar ذکر شده است.
متریال سنسور
Sensor در نسخههای استاندارد میتواند از Stainless Steel 316L ساخته شود.
نسخههای دارای PTFE برای کاهش چسبندگی مواد و پوشش ETFE برای شرایط نیازمند مقاومت بیشتر در برابر خوردگی نیز قابل انتخاب هستند.
پرداخت سطح تا Ra ≤ 0.8µm نیز در نسخههای مربوطه قابل ارائه است.
اتصالات فرایندی
Soliphant M FTM50 با انواع اتصالات رزوهای و فلنجی قابل ارائه است.
اتصالات رزوهای شامل R 1½، 1½ NPT و 1¼ NPT هستند و نسخههای فلنجی نیز براساس ANSI، EN 1092-1 و JIS قابل انتخاب هستند.
اتصال Tri-Clamp دو اینچ نیز برای برخی کاربردهای بهداشتی در دسترس است.
ماژول الکترونیکی FEM51
ماژول FEM51 نسخه دوسیمه AC است و با تغذیه 19 تا 253VAC کار میکند.

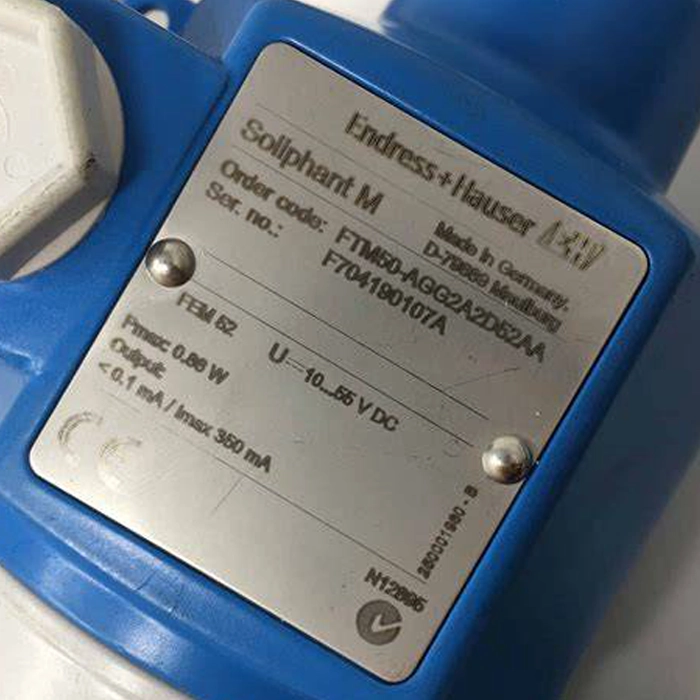

ماژول الکترونیکی FEM52
ماژول FEM52 دارای خروجی PNP سهسیمه است و محدوده تغذیه آن 10 تا 55VDC است.
خروجی رله FEM54
برای کاربردهایی که خروجی Relay موردنیاز است، ماژول FEM54 با دو کنتاکت تبدیلی DPDT قابل انتخاب است.
خروجی 8/16 میلیآمپر
ماژول FEM55 خروجی جریان 8/16mA را برای انتقال وضعیت Level Switch فراهم میکند.
خروجی PFM
ماژول FEM57 از خروجی PFM با فرکانسهای 50/150Hz استفاده میکند.
خروجی NAMUR
ماژول FEM58 برای خروجی NAMUR طراحی شده و دارای خروجی H-L و کلید تست است.
زمان پاسخ
زمان پاسخ هنگام پوشیدهشدن چنگال حدود 0.5 ثانیه است.
پس از آزادشدن Fork، زمان بازگشت خروجی در حدود 1 تا 2 ثانیه است که میتواند به نوع Fork و Temperature بستگی داشته باشد.
امکان انتخاب تاخیر 5 ثانیهای نیز برای جلوگیری از Switching ناخواسته در برخی شرایط وجود دارد.
تشخیص سایش و رسوب
سیستم اندازهگیری ارتعاشی علاوه بر تشخیص پوشیدهشدن Fork، میتواند تغییرات غیرعادی در رفتار ارتعاشی سنسور را نیز شناسایی کند.
این قابلیت برای تشخیص شرایطی مانند سایش یا ایجاد رسوب روی سنسور مفید است.
ایمنی عملکردی SIL2
نسخههای مناسب Soliphant M FTM50 قابلیت استفاده در سیستمهای ایمنی SIL2 را دارند.
این قابلیت به Configuration و Electronics انتخابشده بستگی دارد و نباید به همه نسخههای FTM50 بهصورت خودکار نسبت داده شود.
درجه حفاظت
بسته به نوع Housing، درجه حفاظت دستگاه میتواند IP66/67 یا IP66/68 باشد.
محفظههای پلیاستر، استنلس استیل و آلومینیومی برای Configurationهای مختلف قابل انتخاب هستند.
تاییدیههای قابل ارائه
Soliphant M FTM50 در نسخههای عمومی و همچنین Configurationهای دارای تاییدیه مناطق خطرناک قابل ارائه است.
از جمله Approvalهای خانواده میتوان به ATEX، IECEx، FM، CSA، TIIS و NEPSI اشاره کرد.
انتخاب طول و اتصال مناسب
FTM50 با گزینههای مختلف اتصال و Sensor Design عرضه میشود و انتخاب نهایی باید براساس محل نصب، نوع ماده، چگالی حجمی، فشار، دما و نوع اتصال مخزن انجام شود.
یاس کنترل میتواند براساس شرایط پروژه و درخواست مشتری، گزینه مناسب از نظر طول سنسور، نوع اتصال رزوهای یا فلنجی و نوع خروجی را بررسی و پیشنهاد کند.
جمعبندی
لول سوئیچ دیاپازونی Endress+Hauser Soliphant M FTM50 یک سوئیچ سطح نقطهای ارتعاشی برای تشخیص مواد جامد پودری و دانهریز در سیلوها، هاپرها و مخازن صنعتی است.
طراحی کامپکت، امکان تشخیص مواد با چگالی حجمی پایین، تنوع بالای اتصالات فرایندی و ماژولهای خروجی مختلف از مهمترین ویژگیهای این محصول هستند.
برای انتخاب Configuration مناسب باید چگالی و اندازه ذرات ماده، دمای فرایند، فشار، نوع اتصال، جهت نصب و نوع خروجی الکتریکی بهصورت همزمان بررسی شوند.
