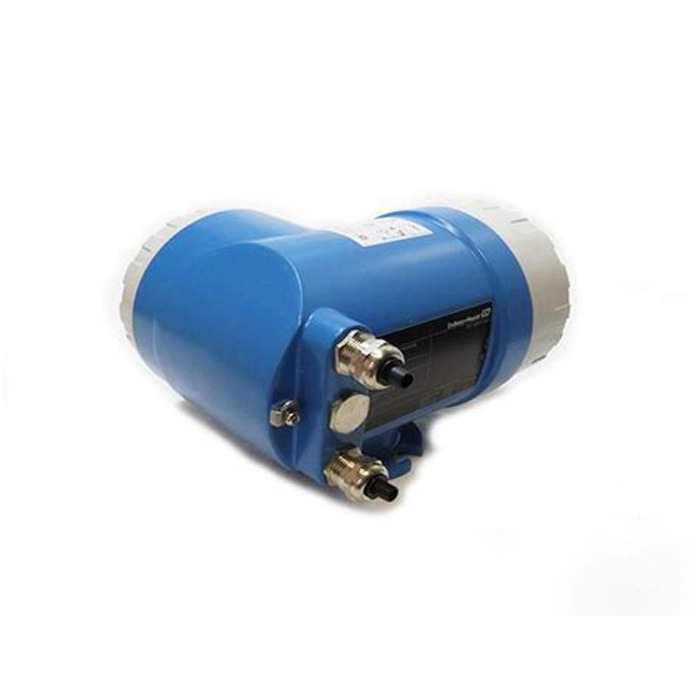

جدول مشخصات فنی Promag 53W مدل 53W25-UA0B1AA0B8AK
| عنوان مشخصه |
مشخصات فنی |
| مشخصات عمومی محصول |
| نوع تجهیز |
فلومتر الکترومغناطیسی |
| برند |
Endress+Hauser |
| سری محصول |
Proline Promag 53W |
| کد کامل محصول |
53W25-UA0B1AA0B8AK |
| نوع سنسور |
Promag W |
| سایز سنسور |
DN25 / 1" |
| اصل اندازهگیری |
القای الکترومغناطیسی براساس قانون فارادی |
| سیال قابل اندازهگیری |
مایعات رسانا |
| محدوده اندازهگیری و رسانایی |
| حداقل رسانایی عمومی سیال |
≥ 5 µS/cm |
| حداقل رسانایی آب دمینرال |
≥ 20 µS/cm |
| محدوده معمول سرعت اندازهگیری |
Approx. 0.01...10 m/s |
| نسبت محدوده قابل بهرهبرداری |
> 1000:1 |
| لاینر و دمای فرایندی |
| جنس لاینر |
پلییورتان / Polyurethane |
| محدوده دمای سیال |
-20...+50 °C |
| اتصال فرایندی و متریال |
| نوع اتصال فرایندی |
Flange PN40 |
| جنس فلنج |
کربن استیل، طبق اطلاعات ارسالی |
| جنس الکترود اندازهگیری |
1.4435 / 316L |
| الکترود مرجع |
در خانواده Promag W وجود دارد |
| همپتانسیلسازی |
از طریق الکترود مرجع استاندارد Promag W |
| کالیبراسیون و تاییدیهها |
| دقت کالیبراسیون |
0.2% طبق اطلاعات ارسالی؛ کد B نیازمند تایید Order Confirmation |
| گواهینامه سفارش |
طبق اطلاعات ارسالی بدون گواهینامه؛ کد 1 نیازمند تایید |
| محیط استفاده |
طبق اطلاعات ارسالی منطقه معمولی / Non-Ex؛ کد A نیازمند تایید |
| ساختار ترانسمیتر |
| نوع نصب ترانسمیتر |
Compact؛ نصب مستقیم روی سنسور |
| جنس محفظه ترانسمیتر |
آلومینیوم، طبق اطلاعات ارسالی |
| کابل نسخه Remote |
ندارد |
| ورودی کابل |
1/2" NPT |
| درجه حفاظت پایه |
IP67 / NEMA 4X |
| تغذیه و خروجی |
| تغذیه AC |
20...55 VAC, 45...65 Hz |
| تغذیه DC |
16...62 VDC |
| نمایشگر |
طبق اطلاعات ارسالی بدون نمایشگر |
| نوع خروجی |
Fieldbus؛ کد K طبق اطلاعات ارسالی |
| پروتکلهای قابل ارائه در خانواده |
HART, PROFIBUS DP/PA, Modbus RS485, FOUNDATION Fieldbus |
| تشخیص لوله خالی |
| تشخیص لوله خالی |
Empty Pipe Detection - EPD |
| کاربرد EPD |
تشخیص خالی یا نیمهپر بودن لوله |
| نصب فلنج |
| گشتاور بستن فلنج |
15 Nm |
| پیچ فلنج |
4 × M12 |
| روش بستن پیچها |
یکنواخت و بهصورت ضربدری |
| گسکت اضافی |
برای لاینر Polyurethane توصیه میشود |
| استفاده از گسکت گرافیتی |
توصیه نمیشود |
| الزامات نصب در خط لوله |
| مسیر مستقیم قبل از فلومتر |
Minimum 5 × DN |
| مسیر مستقیم بعد از فلومتر |
Minimum 2 × DN |
| وضعیت الکترودها در نصب افقی |
محور الکترودها باید افقی باشد |
| نصب در سمت مکش پمپ |
توصیه نمیشود |
| کاربرد |
| کاربرد کلی |
خطوط آب و سایر مایعات رسانا با دمای متوسط و سایز خط 1 اینچ |
اصل اندازهگیری
اساس عملکرد این تجهیز بر قانون القای الکترومغناطیسی فارادی است. سیال رسانا هنگام عبور از میدان مغناطیسی سنسور مانند یک هادی متحرک عمل میکند و ولتاژی در الکترودها ایجاد میشود که متناسب با سرعت سیال است.
ترانسمیتر با استفاده از سرعت اندازهگیریشده و سطح مقطع لوله، مقدار دبی حجمی را محاسبه میکند.
محدوده معمول سرعت قابل اندازهگیری در این خانواده حدود 0.01 تا 10 متر بر ثانیه بوده و نسبت محدوده قابل بهرهبرداری آن بیش از 1000:1 است.
هدایت الکتریکی سیال
برای عملکرد صحیح فلومتر، سیال باید دارای هدایت الکتریکی کافی باشد. حداقل رسانایی برای اغلب مایعات 5 µS/cm و برای آب Demineralized حداقل 20 µS/cm است.
این تجهیز برای آب، پساب و بسیاری از مایعات فرایندی رسانا مناسب است، اما برای روغنهای هیدروکربنی و سایر سیالات غیررسانا کاربرد ندارد.
لاینر پلییورتان
لاینر سنسور در این پیکربندی از Polyurethane یا پلییورتان است.
محدوده دمای مجاز سیال برای این لاینر حدود 20- تا 50+ درجه سانتیگراد است.
پلییورتان برای بسیاری از کاربردهای آب، پساب و سرویسهای عمومی صنعتی انتخاب مناسبی است، هرچند محدوده دمایی آن نسبت به لاینرهای PTFE یا PFA محدودتر است.
اتصال فلنجی PN40
اتصال فرایندی این پیکربندی از نوع فلنج PN40 بوده و جنس فلنج طبق اطلاعات سفارش از کربن استیل است.
برای Promag W در سایز DN25، اتصال EN 1092-1 با ریتینگ PN40 قابل استفاده است.
الکترودها و همپتانسیلسازی
الکترودهای اندازهگیری این مدل از استنلس استیل 1.4435 / 316L ساخته شدهاند.
Promag W علاوه بر الکترودهای اندازهگیری، دارای الکترود مرجع برای Potential Equalization است.
قابلیت Empty Pipe Detection یا EPD نیز برای تشخیص خالی یا نیمهپر بودن لوله در این خانواده در نظر گرفته شده است.
ساختار Compact
این پیکربندی از نوع Compact است؛ یعنی ترانسمیتر مستقیماً روی سنسور نصب میشود و کابل Remote برای اتصال جداگانه سنسور و ترانسمیتر وجود ندارد.
محفظه ترانسمیتر از آلومینیوم ساخته شده و ورودی کابل این پیکربندی 1/2" NPT است.
تغذیه دستگاه
تغذیه این مدل برابر با 20 تا 55 ولت AC با فرکانس 45 تا 65 هرتز یا 16 تا 62 ولت DC است.
خروجی Fieldbus
کد خروجی K طبق اطلاعات سفارش ارائهشده مربوط به خروجی Fieldbus است.
خانواده Promag 53 از پروتکلهایی مانند HART، PROFIBUS DP/PA، Modbus RS485 و FOUNDATION Fieldbus پشتیبانی میکند.
برای تعیین قطعی نوع Fieldbus مربوط به کد K در همین Order Code، بهتر است Order Confirmation یا پلاک اصلی همان تجهیز بررسی شود.
گشتاور نصب فلنج
برای سایز DN25، PN40 با لاینر Polyurethane، حداکثر گشتاور بستن فلنج 15 نیوتنمتر با 4 عدد پیچ M12 در نظر گرفته شده است.
پیچها باید بهصورت یکنواخت و ضربدری سفت شوند. اعمال گشتاور بیش از حد میتواند به لاینر یا سطح آببندی آسیب وارد کند.
گسکت و آببندی
برای لاینر Polyurethane استفاده از گسکت اضافی توصیه میشود. گسکت نباید وارد مقطع داخلی لوله شود.
استفاده از مواد آببندی رسانا مانند گرافیت توصیه نمیشود، زیرا ممکن است باعث ایجاد مسیر رسانای ناخواسته و اختلال در سیگنال اندازهگیری شود.
نکات نصب
برای دستیابی به دقت مناسب، حداقل 5 × DN مسیر مستقیم در بالادست و 2 × DN در پاییندست فلومتر توصیه میشود.
در نصب افقی، محور الکترودهای اندازهگیری باید بهصورت افقی قرار گیرد تا حبابهای هوا باعث اختلال در اندازهگیری نشوند.
در صورت استفاده از قابلیت EPD، بهتر است محفظه ترانسمیتر در موقعیت مناسب و رو به بالا قرار گیرد.
نصب دستگاه در سمت مکش پمپ نیز به دلیل احتمال ایجاد فشار منفی توصیه نمیشود.
جمعبندی

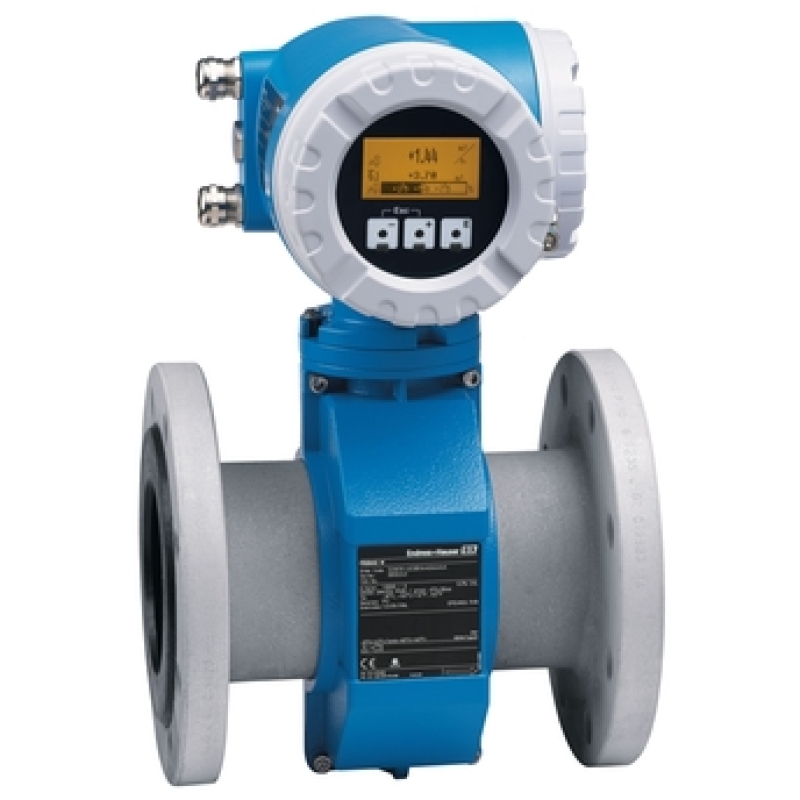

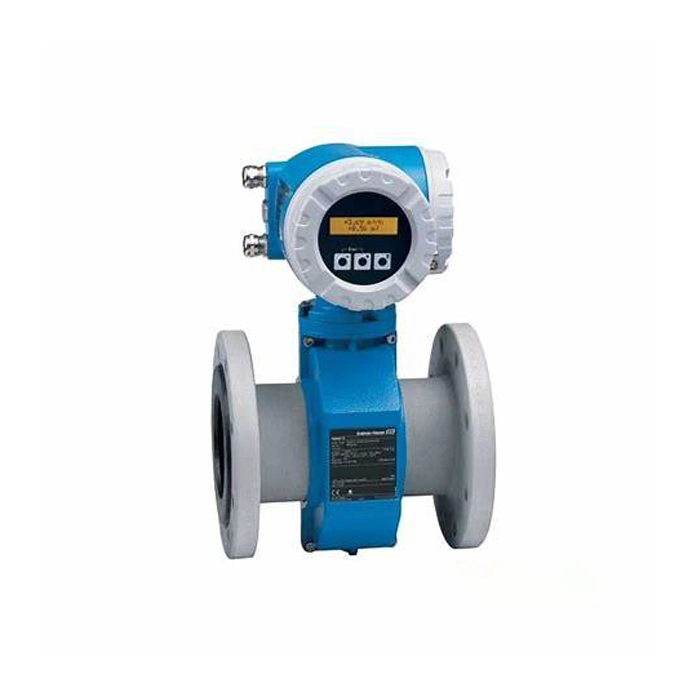

فلومتر Endress+Hauser Proline Promag 53W مدل 53W25-UA0B1AA0B8AK یک فلومتر الکترومغناطیسی DN25 برای اندازهگیری دبی حجمی آب و سایر مایعات رسانا است.
این پیکربندی از لاینر Polyurethane، الکترودهای 316L، اتصال فلنجی PN40، ساختار Compact، ورودی کابل 1/2" NPT و تغذیه 20–55VAC یا 16–62VDC استفاده میکند.
هنگام نصب دستگاه باید رسانایی سیال، محدوده دمای مجاز لاینر، گشتاور بستن فلنج، جهت الکترودها و مسیر مستقیم قبل و بعد از فلومتر رعایت شوند.
